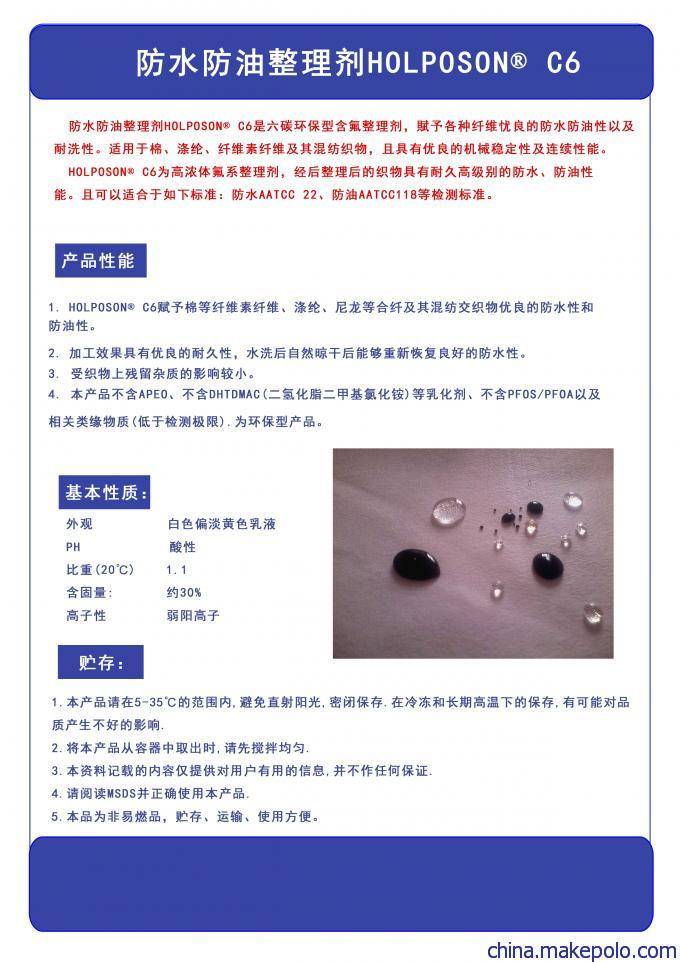

防水防油整理剂HOLPOSON®

防水防油整理剂HOLPOSON® C6是六碳环保型含氟整理剂，賦予各种纤维忧良的防水防油性以及耐洗性。适用于棉、涤纶、纤维素纤维及其混纺织物，且具有优良的机械稳定性及连续性能。

    HOLPOSON® C6为高浓体氟系整理剂，经后整理后的织物具有耐久高级别的防水、防油性能。且可以适合于如下标准：防水AATCC 22、防油AATCC118等检测标准。

物化性状

                       外观                       白色偏淡黄色乳液

                     PH                          酸性

                    比重(20℃)                   1.1

                    含固量:                     约30%

                    高子性                     弱阳高子

产品性能：

1.  HOLPOSON® C6赋予棉等纤维素纤维、涤纶、尼龙等合纤及其混纺交织物优良的防水性和防油性。

2.  加工效果具有优良的耐久性，水洗后自然晾干后能够重新恢复良好的防水性。

3. 受织物上残留杂质的影响较小。

4. 本产品不含APEO、不含DHTDMAC(二氢化脂二甲基氯化铵)等乳化剂、不含PFOS/PFOA以及相关类缘物质(低于检测极限).为环保型产品。

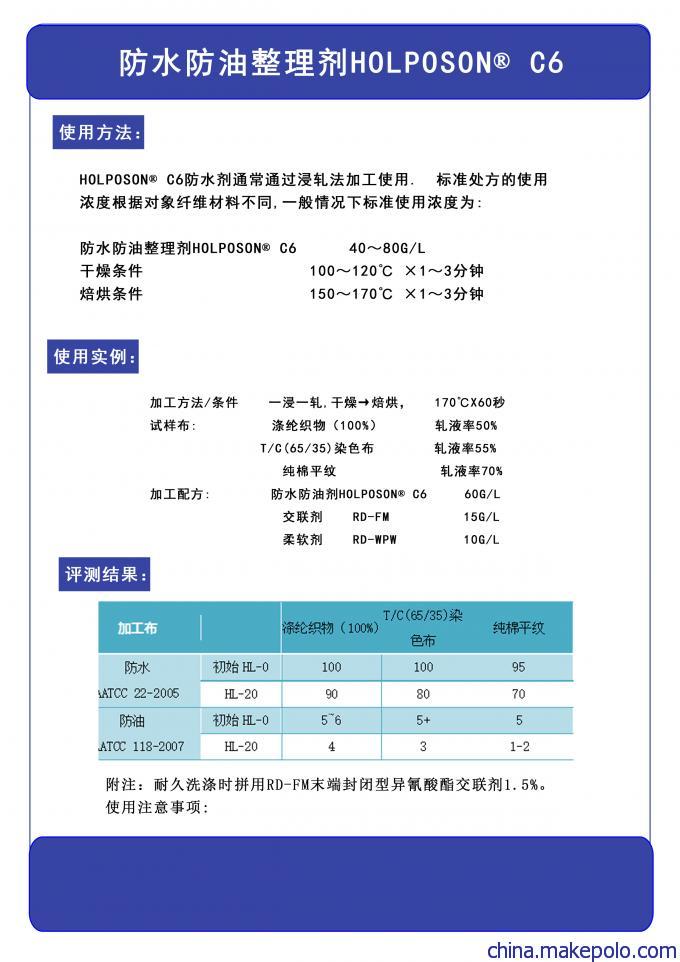

使用方法

   HOLPOSON® C6防水剂通常通过浸轧法加工使用.  标准处方的使用浓度根据对象纤维材料不同,一般情况下标准使用浓度为:

               防水防油整理剂HOLPOSON® C6      40～80g/L

              干燥条件                   100～120℃ ×1～3分钟

              焙烘条件                   150～170℃ ×1～3分钟

 使用实例

 加工方法/条件    一浸一轧,干燥→焙烘，   170℃X60秒

 试样布:          涤纶织物（100%）       轧液率50%

            T/C(65/35)染色布        轧液率55%

                   纯棉平纹                轧液率70%

 加工配方:        防水防油剂HOLPOSON® C6        60g/L

                   交联剂    RD-FM          15g/L

                   柔软剂    RD-WPW         10g/L

 评测结果:

附注：耐久洗涤时拼用RD-FM末端封闭型异氰酸酯交联剂1.5%。

使用注意事项:

1.含氟加工剂通常具有加深颜色的效果.请提前确认好加工后的成品颜色.

2.含氟防水加工剂会有对加工布料的各种特性(强度,柔软性,滑移,带电性等),色调,坚牢度带 来影响的情况发生.使用时,事前请做好充分的预备试验.

3.本品可以拼用抗静电剂/柔软剂/渗透剂等其它助剂,请事先充分确认其相容性及对防水防油性的影响.调液时,请先将各种加工助剂至少稀释2-3倍以上后再混合.

4.注意稀释本品时请用40℃以下的水.加工中请将工作液温度控制在40℃以下.

5.工作液的PH值请调节在7以下弱酸性,在强酸性和碱性的条件下会影响防水防油性能.

6.请尽早使用调配好的工作液,避免加工液的再使用.

7.请将布料充分洗净,尽量减少残留的亲水物或离子性物质.

8.由于树脂渣易堆积在辊筒上,因此辊筒干燥不是理想的方法.

 保管上的注意事项:

1.本产品请在5-35℃的范围内,避免直射阳光,密闭保存.在冷冻和长期高温下的保存,有可能对品质产生不好的影响.

2.将本产品从容器中取出时,请先搅拌均匀.

3.本资料记载的内容仅提供对用户有用的信息,并不作任何保证.

4.请阅读MSDS并正确使用本产品.

5.本品为非易燃品，贮存、运输、使用方便。

重 要 声 明：以上数据和结果基于浙江福尔普生新型材料有限公司目前拥有的认识和经验,以及受限的实验室条件,仅供 参考，敬请客户根据自身条件通过试验加以确认。
