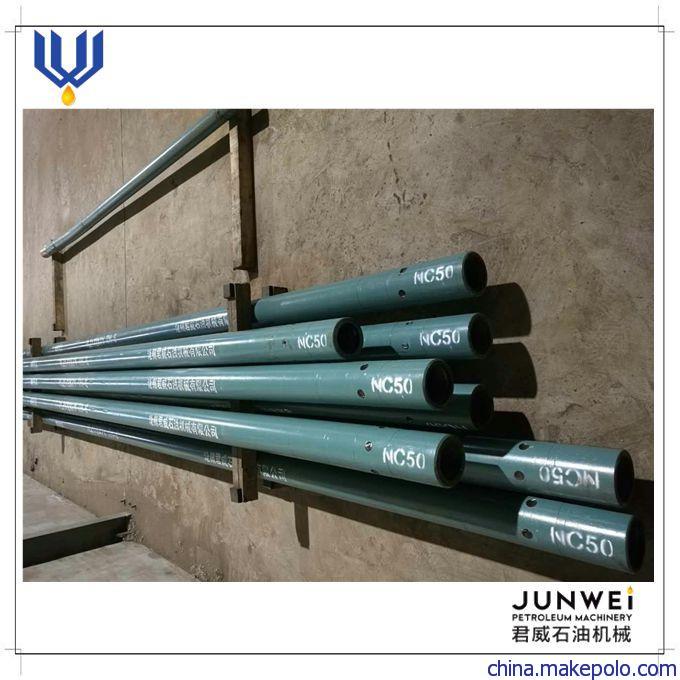

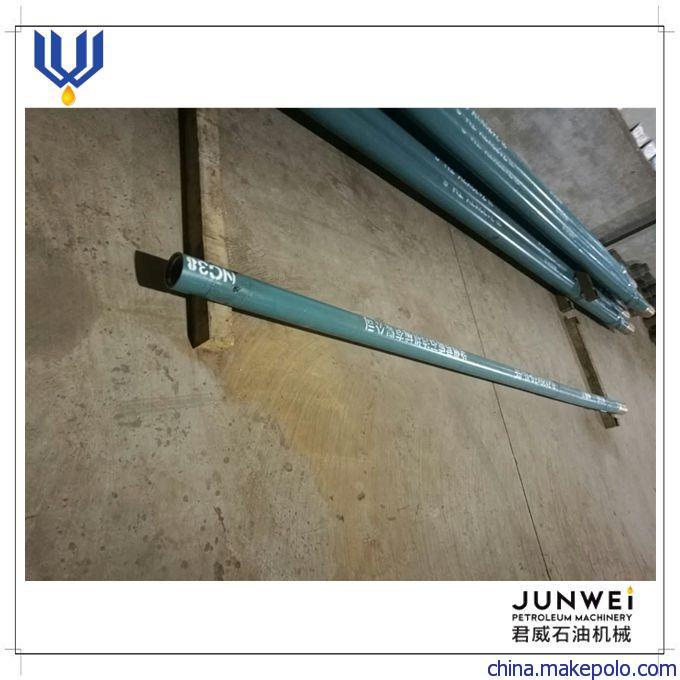

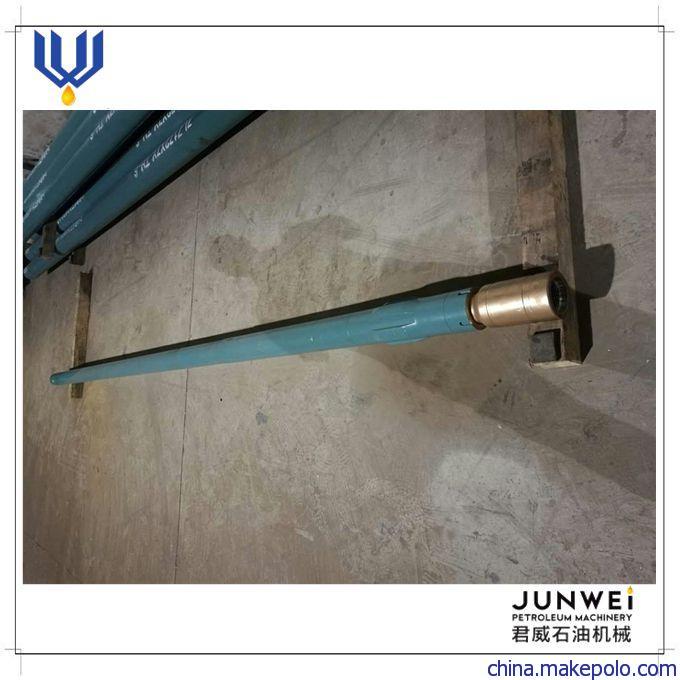

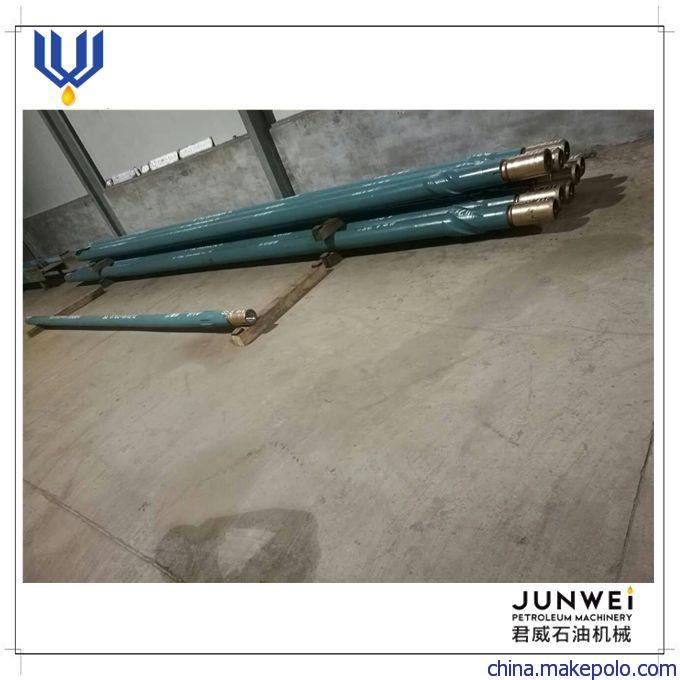

君威120系列螺杆钻具矿山施工设备泥浆马达非开挖定向钻具

1台起批

￥19800

中国河间

产品属性

图文详情

品牌推荐

品牌

君威

型号

7LZ120X7.0

类型

加快钻井工具

外形尺寸

120mm

重量

860kg

级数

头数

7:8

钻头尺寸

149-200

螺杆钻具是一种容积式马达。高压钻井液进入螺杆后，液压能转化为机械能，转子带动主轴和钻头旋转、钻头钻进，达到钻井的目的。我公司可生产LZ73、LZ95、LZ102、LZ120、LZ146、LZ165、LZ172、LZ185、LZ7、LZ203、LZ216、LZ244、LZ286等规格的螺杆钻具，适合直径88.9-660mm范围的钻井作业，同时也可以根据用户需要设计特殊规格尺寸的螺杆钻具，开发不同结构特征和工作特性的螺杆钻具，形成多功能的不同钻具品种。目前除了较普遍的直螺杆钻具以外，还可以提供以下几种形式的螺杆钻具：

1.弯螺杆钻具：在螺杆钻具的万向轴壳体上，增设结构结构弯角，以适合不同曲率的需要。分为单弯壳体和双弯壳体。

2.可调角度螺杆钻具：为提高弯螺杆钻具对不同造斜率的要求，可根据需要在井上调整螺杆钻具的弯曲角度。

3.加长螺杆钻具：在普通螺杆钻具的基础上，增加马达的级数以增加螺杆钻具的扭矩，达到钻头快速破岩的效果。

4.中空螺杆钻具：为适应钻井时的大排量携屑的需要，采用带有不同尺寸的硬质合金喷嘴的中空转子，可提高输入流量，增加钻头水驱。

5.高造斜螺杆钻具：独特的结构设计，整机的长度更短，弯度更靠近钻头，造斜率高达>1o/m。

6.耐饱和盐水泥浆螺杆钻具：为了使螺杆钻具整机在饱和盐水泥浆环境里能长时间工作，采用特殊钻具涂层，更耐腐蚀和耐磨。

7.高温型螺杆钻具：为了提高螺杆钻具定子橡胶的抗高温能力，以满足高地温梯度地区以及深井，超深井井下高温条件下的钻井需要，采用优质耐高温橡胶制造马达定子，可把马达耐高温提高到150℃以上。

8.密封型传动轴螺杆钻具：把普通的泥浆润滑的传动轴改为油润滑的密封传动轴，改善推力轴承和径向轴承的工作环境延长螺杆钻具整体的使用寿命。

钻具型号		5LZ73X7.0	5LZ89X7.0	7LZ95 X7.0	7LZ102X7.0	5LZ120X7.0	5LZ146X7.0 IV	5LZ165X7.0 IV	5LZ165X7.0 V	5LZ172X7.0 IV	5LZ172X7.0 V
公称尺寸		73	89	95	102	120	146	165	165	172	172
井眼尺寸		89-121	114-149	114-149	118-152	149-200	171-213	213-251	213-251	213-251	213-251
推荐流量l/s		1.5-5	3-8	8-13	8-13	9-15	15-22	18-28	18-28	20-33	20-33
钻头转速r/		120-260	100-260	80-200	80-200	95-250	120-180	90-180	90-180	95-180	95-180
马达头数		5:6	5:6	7:8	7:8	5:6	5:6	5:6	5:6	5:6	5:6
马达级数		3	3	3	3	3	4	4	5	4	5
马达压降Mpa		2.4	2.4	2.4	2.4	2.4	3.2	3.2	4	3.2	4
工作扭矩N.m		330	560	1200	1200	1800	1920	4200	5500	5200	6500
滞动扭矩N.m		560	970	2000	2000	3100	3400	7300	9600	9100	11300
输出功率Kw		4-7.5	5.4-11.5	10-20.8	10-20.8	16.8-36	28-60	41-74.3	52-93.5	49.2-88	62-110
钻头水眼压Mpa		1.4-7
推荐钻压t		1.5	2	2.5	2.5	3	3	8	10	8	10
最大钻压t		2	3	5	5	5	5.5	16	16	16	16
钻具长度mm		3670	2700	4040	4040	4565	5945	6685	7580	6550	7450
钻具重量kg		85	85	145	150	270	440	730	810	802	906
连接螺纹	上端母扣	2 3/8 TBG	2 3/8	2 7/8	2 7/8	3 1/2	4 1/2	4 1/2	4 1/2	4 1/2	4 1/2
连接螺纹	下端母扣	2 3/8	2 3/8	2 7/8	2 7/8	3 1/2	4 1/2	4 1/2	4 1/2	4 1/2	4 1/2
