智能雷电记录仪

产品用途：

TS-WLC/350 智能雷电记录仪可以安装在接闪装置或引下装置上贴片

式传感传回的数据进行计算，可得出防雷装置泄放雷电流的时间、累

计次数和雷击峰值，不但可为被保护建筑物的雷电防护研究提供大量

的实测数据

1.雷击计数2.峰值记录3.时间记录

4.无线通信5.光伏供电

产品特点：

1. 使用贴片式传感器，便于在各种接闪或引下装置上安装使用

2. 可对雷电流峰值进行采集。

2. 可对雷电流峰值进行采集。

3. 对外可提供RS485/10/100M 网络、433M 无线、4G 无线和GPRS

的通信方式，通信与帧格式可定制。

，客户还可通过查看历史数据了解防雷产品泄放雷电次数、

雷电大小及雷电浸入建筑物的途径。

产品功能：

4. 使用光伏供电方式，无需外接其它供电线路。

5. 具有多种安装支架选择，外壳防护等级达到IP65 可直接安装与与

户外各种立杆、接闪器针、墙面、导轨上。

技术参数：

产品型号TS-WLC/350

供电方式光伏供电

供电电压6V DC

设备功耗≤0.2W

内置电池容量6V/4.5AH

光伏电池板6V/2W

雷击动作电流±3～±100KA

采集精度峰值±15％

采集信息雷电次数、峰值、时间

通讯方式433m 无线

外壳尺寸185*150*90mm

外壳防护等级IP65

工作温度/湿度－20～55℃/≤95％RH

海拔高度≤3000M

产品安装：

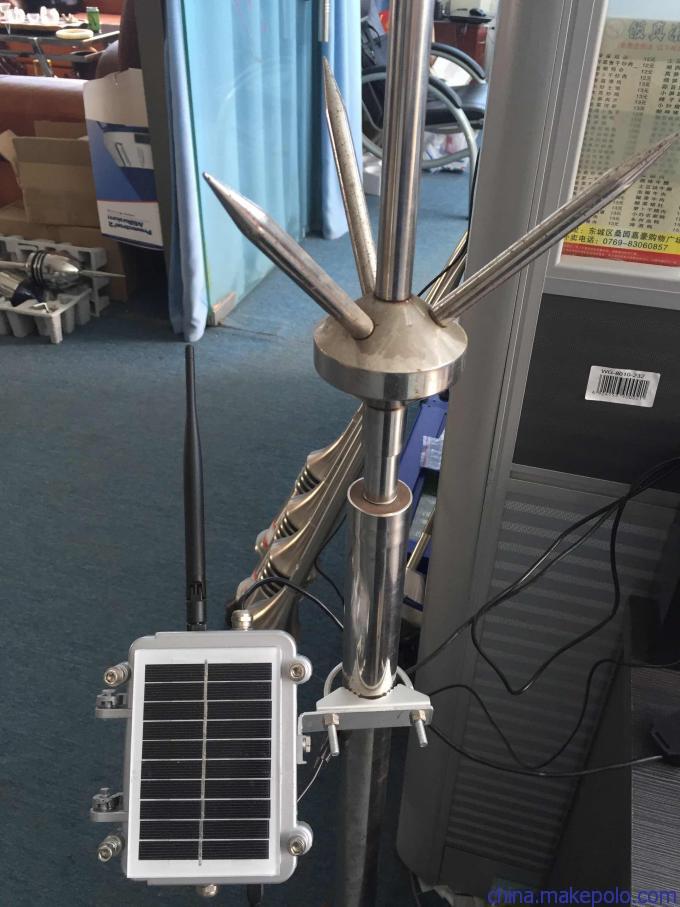

TS-WLC/350 雷电在线监测装置可使用固定安装卡就近安装在接闪器

或引下线附近的墙面或支架上。各类线路通过产品的防水接口进入设

备，并与设备内的相应接线端口相连。

安装时还应注意以下事项：

1. 请不要在雷雨天气安装和维修本产品，以免发生意外。

2. 进行直击雷监测时，设备应安装于受雷击保护的范围内，并且外

壳不可与直击雷泄放传导导体相连。宜与直击雷防护装置保持1m

以上的距离。如果安装在接闪装置上时，应使用绝缘材料进行隔

离。

3. 各线路接线完毕后应固定。

4. 感应线圈应与被测物体紧密贴合，避免出现过大缝隙。

5. 产品具备IP65 的防护等级，安装与户外环境时不可倒置或平放，

以免漏水。

6. 为防止运输与纯属途中电池电量的过渡消耗，产品在电池正极也

光伏控制连接线路之间安装有控制开关。产品安装完成后按下开

关即可使用。

7. 本产品无需维护，只需定期检查其固定是否可靠。

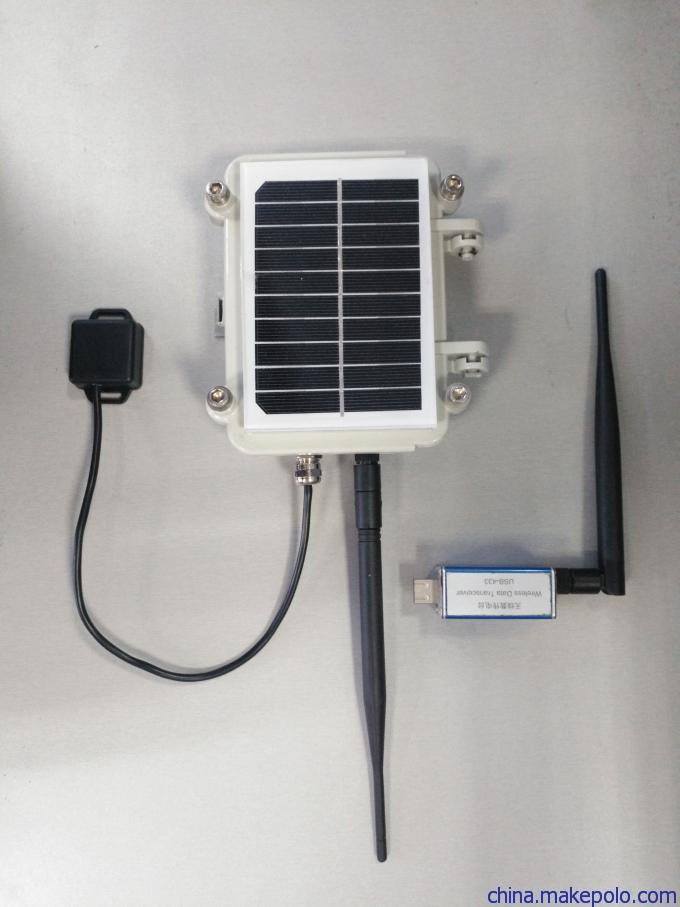

标配件：

1. 监测主机

2. 0.5 米线圈

3. 说明书

4. 合格证
