【山东箔绕机，箔绕机厂家BRJ-800箔式绕线机国内】价格_厂家

品牌

迪镭凯

型号

BRJ-800

类型

变压器绕线机

安装型式

卧式绕线机

加工定制

是

可绕线径

20mm

排线宽度

30mm

排线重复精

0.2mm

绕线转速

20r/min

最后完成外径

30mm

最后完成内径

20mm

最后完成高度

20mm

可绕匝数

60

定位精度

30

制动精度

0.2

可绕线圈直径

0.1mm

主机功率

220kW

电源电压

380V

外形尺寸

30mm

重量

1000kg

箔带宽度

800

箔带厚度

0.5-2.5

线圈外径

120-800

箔带最大张力

8

安装容量

25KW

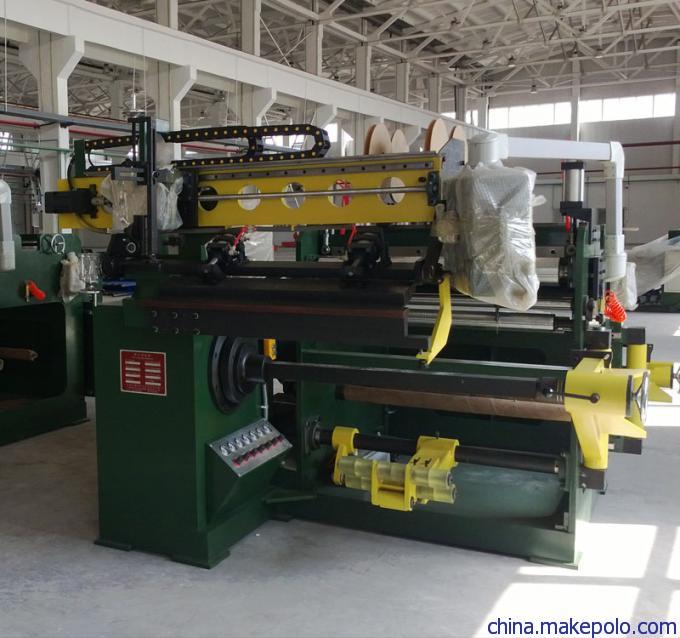

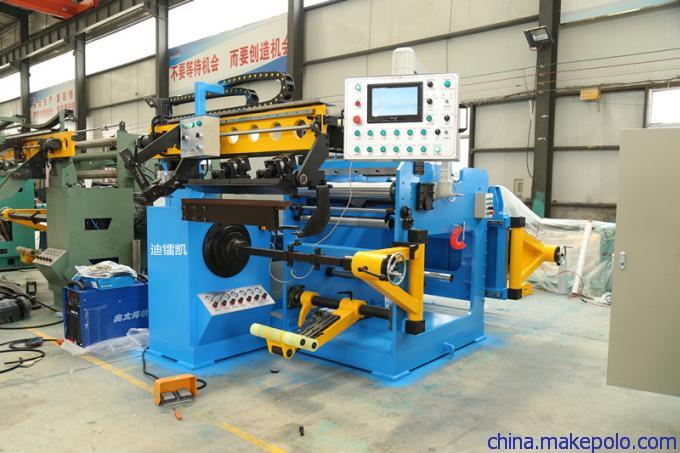

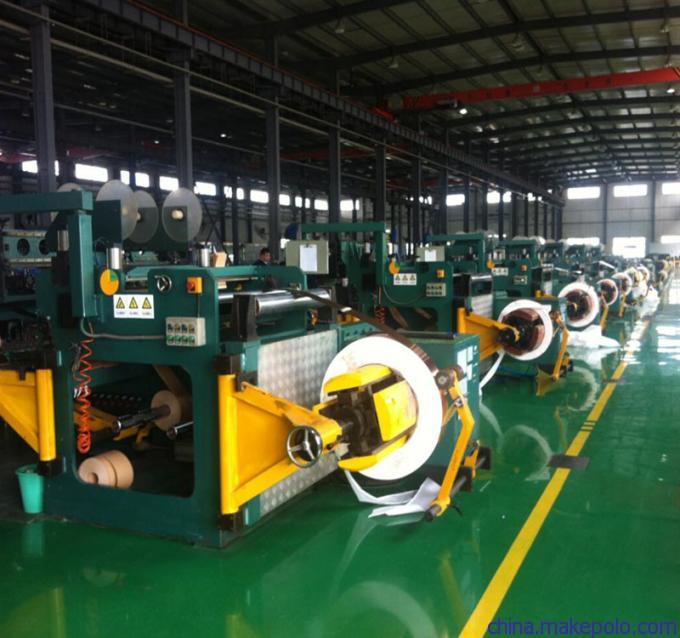

BRJ-800型箔绕机用途：
箔绕机适用于各类中小型配电变压器、互感器、电抗器线圈及类似工艺的箔式线圈绕制。尤其是适用于非晶和开口卷铁心变压器矩形箔式线圈的绕制。BRJ型箔绕机适用于变压器及电抗器行业箔式线圈的绕制。箔式线圈是以不同厚度的铜或铝箔带为导体，以宽带状的绝缘材料为层间绝缘，以窄带状的绝缘材料为端绝缘，在箔式绕线机上一次完成卷绕，形成卷状线圈。同时完成线圈内外侧引线的焊接及外表面包扎。设备的各项功能为制作符合规范要求的箔式线圈提供了足够的支撑。箔绕机为生产此类电器产品部件的必备设备。

1、BRJ-800箔绕机主要技术规范
序号   项目           规范参数
1   线圈加工范围
1.1   轴向长度        180--800mm
1.2   轴向长度(含引线）330--850mm
1.3   外径(不含排)   φ700
1.4   外径(Max)   φ800
1.5   内径(Min)   φ130
1.6   线圈形式   长圆形、矩形
2   线圈材料
2.1   材质            铜箔、铝箔
2.2   宽度             180--800mm
2.3   厚度            铜箔：0.3--2mm,铝箔：0.5—2.5mm
2.4   卷料内径   φ500
2.5   卷料外径(Max)   φ1000
3   开卷机
3.1   承料筒有效长度   850mm
3.2   承料筒胀缩范围（配置二级衬块）   φ470--φ520
3.3   承料筒承载(Max) 2000KG
3.4   胀紧力             0-12000N
3.5   胀紧工作压力   0---0.6Mpa
3.6   对中方式(纠偏)   手动/自动式
4   卷绕机
4.1   卷绕速度   0---30r/min
4.2   工作力矩(Max)   10000N-M
4.3   卷绕功率   11KW
4.4   调速方式   变频无级调速
4.5   卷绕轴            90×50×1150mm
5   焊接装置
5.1   焊接方式   TIG
5.2   焊接速度   自动调速0-1m/min
6   剪切装置
6.1   剪切形式   丝杆圆盘刀
6.2   剪切速度   1.5m/min
6.3   剪切长度   800mm
7   层绝缘开卷装置
7.1   层绝缘安装轴   二套
7.2   层绝缘卷外径   ≤φ400mm
7.3   层绝缘卷内径   φ76mm
7.4   层绝缘卷宽度   200-800mm
7.5   安装轴胀紧方式   气胀式
7.6   开卷胀力   气动、无级可调
8   端绝缘开卷装置
8.1   数量             4套
8.2   端绝缘纸盘外径   ≤φ350mm
8.3   端绝缘纸盘内径   φ56mm
8.4   端绝缘卷宽度   10--40mm
9   纠偏装置
9.1   纠偏方式   伺服系统
9.2   纠偏精度   ±0.5mm
10   电控系统
10.1   控制方式   PLC自控方式，辅以按钮操作
10.2   计数位数   四位（0--9999.9）
10.3   计数精度   0.1匝
11   其他
11.1   设备外型尺寸   3800（L）×3000（B）×2000（H）
11.2   设备总重   ≈5000KG
11.3   能源   电：15KW,三相五线，AC380，50HZ
       压缩空气：≥0.6Mpa，0.1M3／min

2、关键件元器件来源
序号名称   型号/图号
1、触屏式控制器   三菱或信捷
2、变频器   三菱
3、伺服系统      三菱
4、PLC             三菱
5、电器元件   施耐德
6、气动元件   ATRATC(台湾)
7、直线导轨   HIWIN(台湾

3、BRJ型箔绕机组成：
1、开卷机
2、引料装置
3、胀紧装置
4、压毛,除尘装置）
5、剪切装置
6、端绝缘开卷装置
7、卷绕机
8、焊接装置
9、层绝缘开卷装置
10、纠偏装置
11、电气控制装置

二、设备交货清单
箔式绕机整机一套
焊机及水箱各一台
电气控制系统一套

三、随机文件
1、装箱单
2、合格证明书
3、使用说明书
4、安装平面图
5、电气原理图
6、控制系统说明书

三、箔绕机功能特点
1、此款箔绕机用自行开发编制的源程序和操作程序，所有卷绕、调偏、匝数控制、各类显示等生产要素，均经由PLC控制系统运算后给出不同指令，由各系统执行实现。
2、操作人员只需通过箔绕机大屏幕触摸式人机界面输入相关工作参数，即可方便的完成同规格工件的批量生产。
3、可通过控制按扭对所有装置进行手动操作，包括点动、联动。
4、箔绕机系统里可以存储多达30套线圈数据，方便操作调用。计数器可以人工根据绕制工艺计数，在单独绕制层绝缘时，可以不计数，方便操作。
5、箔绕机设备具备网络通讯功能，便于系统升级和后续自动化程序的更新维护。
6、箔绕机具有自动调偏的随动功能。
