控制器​可以分为直通型，型和升压型三种类型。其主要作用简单来说就是:控制灯光开关，灯的亮暗及各个亮度的亮灯时间，保护光源及电池的寿命，稳定电流电压，目前路灯上应用较广的是升压型控制器​。




       此款控制器是升压恒流型锂电池控制器，属于太阳能控制器和led光源驱动的结合体，适用于led光源没有驱动的情况下通过DC~DC电路将低压的12V或24V，升到40~50V，适用于LED10串左右的模组，具有电压高、电流小，自身功静态耗低等优点。

      本款控制器​可通过设置四个时段及一个晨亮时段的时长及路灯功率来控制路灯的工作状态，并可通过设置蓄电池的过充保护、过冲返回、过放返回和过放保护电压提高许电池的工作效率，延长蓄电池寿命，具有过放、过热、过功率、短路、反接等各项保护功能，全方位防护您的路灯。

产品特点：

1. 本控制器可自动适应12V和24V系统。
　　
　　2. 内置升压型恒流源，效率可达95%以上.
　　
　　3. 具有5时段工作模式. 每个模式功率可调，范围0-100%，精度10%
　　
　　4. 带有红外遥控功能，所有参数可以采用遥控器一键设定
　　
　　5. 具有温度保护功能
　　
　　6. 采用太阳能板最大电流跟踪充电模式，让蓄电池的工作状态一直保护在最佳。
　　
　　7. 具有过充、过放、电子短路、过载保护、防反接保护等全自动控制；以上保护均不损坏任何部件.

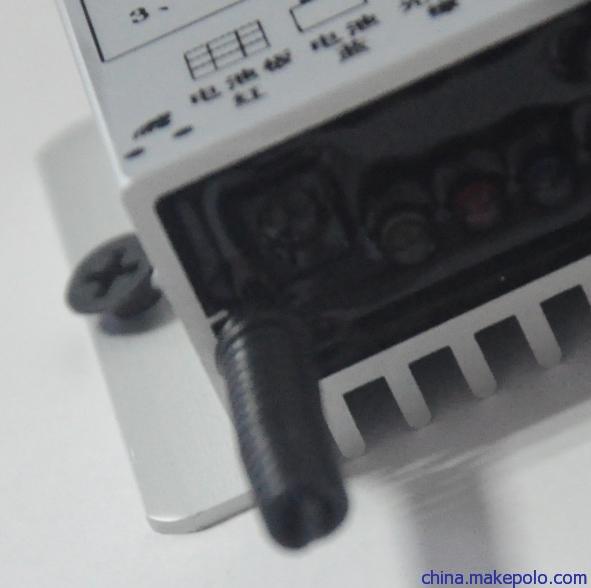

细节展示图：

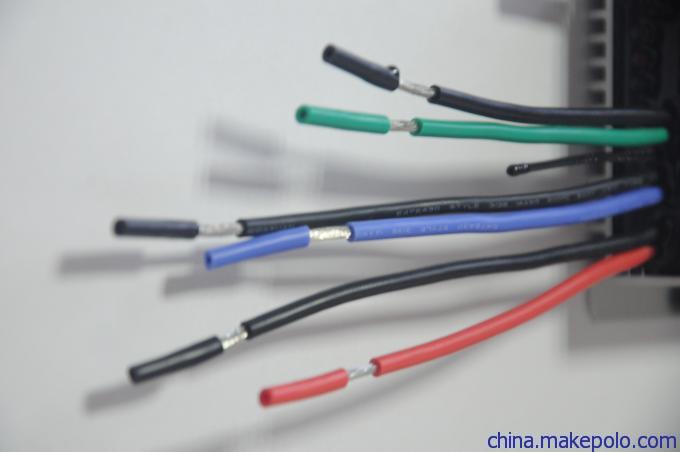

接线方法图示及指示灯状态图示：
