太阳能控制器应用于太阳能光伏系统中，它全称太阳能充放电控制器，协调太阳能电池板、蓄电池、负载的工作，使整个太阳能光伏系统高效，安全的运作,是光伏系统中非常重要的组件。太阳能路灯控制器广泛应用于家庭、商业区、工厂、交通、牧区、通信以等以太阳能为主的光伏系统中。
　　
　　sy1005-3升压防水型控制器是专为太阳能路灯系统、太阳能广告牌设计的多时段控制器，具有防水、防雷击、防尘等功能。采用PWM调制充电功能，充电效率高。用户可以通过遥控器对产品的参数读取和修改，使用快捷、灵 活、方便。产品使用工业级MCU处理器，适用不同的地区和环境；自带各种保护功能，且能自动恢复，如防反充保护、负载开路保护、短路保护、过流保护、过充 保护、过压保护、欠压保护等，均不损坏电子元器件。
　　


　　技术参数：
　　
　　◆自动系统电压 12V/24V自适应
　　
　　◆贮存温度 -35℃-80℃
　　
　　◆额定充电电流 5A
　　
　　◆额定负载电流 0.6A
　　
　　◆空载电流       ≤8mA
　　
　　◆工作温度       -30℃-60℃
　　
　　◆温度补偿       -5mv/℃/2V
　　
　　◆控制方式     充电为PWM脉宽调制
　　
　　◆控制器采用工程塑料作为基底，铝合金外壳。具有更加的散热性能，延长自身使用时间。
　　
　　◆外壳尺寸 82×25×51mm
　　
　　◆重量：200g
　　


　　功能特点：
　　
　　（1）12/24V自动识别
　　
　　(2)高效的串联式PWM充电方式，延长了蓄电池寿命，提高了系统性能
　　
　　(3)根据蓄电池电量自动将功率功能，延长系统的亮灯时间
　　
　　(4)具有广泛的适用性，自动识别白天/黑夜，无需人工控制
　　
　　(5)LED数字化功能菜单设置及显示简明、易用
　　
　　(6)自动识别双季节，执行两套运行模式
　　
　　(7)四时段加一个晨亮时段的设置，每个时段的时长及功率均可调节
　　
　　(8)防护等级IP67，能适用于潮湿、粉尘等各种恶劣环境
　　
　　（9）30米无线遥控功能
　　
　　(10)采用温度补偿，自动调整充放电参数，提高蓄电池使用寿命
　　
　　(11)控制器具有过温、过充、过放、过载、短路自动保护功能
　　

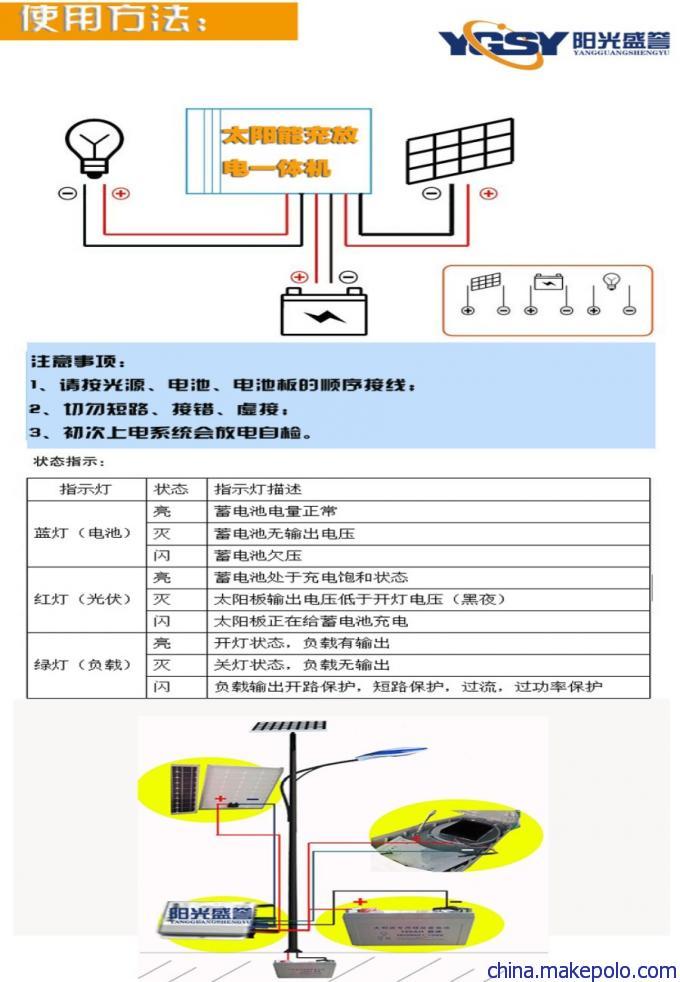

　　接线方法：先接LED，再接蓄电池，最后接光板，红线接正极，黑线接负极
　　


　　附蓄电池的几个关键电压点;

三元锂电池：

串数  额定电压  过冲电压  过充返回    过放电压   过放返回   光控电压  节电电压

1串   3.7V       4.2V      4.1V         2.8V      3.5V        1.5V      3.8V

2串   7.4V       8.4V       8.2V         5.6V     7V           3.5V     7.5V

3串   11.1V       12.6V     12.4V       8.4V     10.5V        5V        11.2V

4串   14.8V       16.8V      16.4V       11.2V     14V         5V        15V

磷酸铁锂电池：

串数  额定电压  过冲电压  过充返回    过放电压   过放返回   光控电压  节电电压

1串   3.2V       3.65V     3.5V        2.2V        2.7V       1.5V       3.3V

2串   6.4V        7.3V     7V          4.4V        5.4V       2.5V       6.5V

3串   9.6V        10.95V    10.5V       6.6V        8.1V       3.5V      9.7V

4串   12.8V       14.6V     14.2V       9V         10.8V      5V        13V

  胶体电池：

串数  额定电压  过冲电压  过充返回    过放电压   过放返回   光控电压  节电电压

1串   12V         14.5V    14V         10.8V       12.2V     5V       12.2V

2串   24V          29V     28V          21.6V      24.4V    10         24.4V
