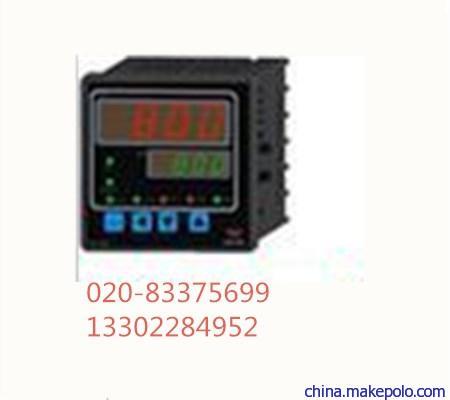

香港上润WP-S703-01 WP-S703-02 WP-S703数显表/显示控制仪
概述:
智能数字/光柱显示控制仪采用先进的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示及控制，并能对各种非线性输入信号进行高精度的线性校正。
采用最新无跳线技术,使输入端口具备单通道和万能信号输入功能,只需通过仪表菜单的简单选定，即可实现多种输入信号（各种热电偶、热电阻、标准电压/标准电流信号）之间的轻松切换，提高了仪表的通用性和可靠性。
采用高亮度LED数码显示和高分辨率光柱显示（比例显示），使测量/控制值的显示更为清晰直观。
输出回路均采用光电隔离，抗干扰能力强。可带串行通讯接口，可与各种带串行接口的设备进行双向通信，组成网络控制系统。
| 型 号 | WP-C.T.S801、803、804,901、903,701、703,401、403系列 | | | 输入信号 | 模拟量 热电偶： 标准热电偶 — B、S、K、E、J、T、WRe等
电 阻：标准热电阻 — Pt100、Cu50、Cu100
远传压力电阻 — 30～350Ω等
电 流： 0～10mA、4mA～20mA等（输入电阻≤250Ω）
电 压： 0～5V、1V～5V、mV等（输入阻抗≥250KΩ） |
| | | 输出信号 | 模拟量输出 DC 4mA～20mA （负载电阻≤500Ω） DC 0～10mA （负载电阻≤750Ω）
DC 1V～5V （输出电阻≥250KΩ） DC 0V～5V （输出电阻≥250KΩ）
开关量输出 继电器控制输出 — ON/OFF（带回差）; 触点容量：AC 220V/3A；
DC 24V/5A（阻性负载）可控硅控制输出 — SCR （过零触发脉冲）输出；
AC 400V/0.5A
固态继电器输出 — SSR （固态继电器控制信号）输出; DC 5V～24V/30mA
通讯输出 标准串行双向通讯接口： 通讯协议：RS-232C,RS-485
波特率— 300～9600bps（自由设定）
馈电输出 DC 24V，负载≤30mA |
| | | 特 性 | 测量精度 数字：±0.2%FS±1字或±0.5%FS±1字 光柱：±1%
分 辨 率 数字显示：±1字； 光柱显示：±1线
显示范围 数字：-1999～9999 光柱：0～100%
显示方式 四位高亮度LED数码显示 101线高分辩率光柱显示
发光二级管工作状态显示 单屏数码显示/双屏数码显示
单光柱显示/双光柱显示 单屏数码+单光柱显示
控制/报警 可选择上限、下限或上上限、下下限控制/报警输出
方 式 继电器ON/OFF带回差（可自由设定）
温度补偿 0～50℃温度自动补偿
参数设定 面板轻触式按键数字设定 参数设定值断电后永久保存
参数设定值密码锁定
保护方式 热电偶/热电阻输入断线报警 继电器输出状态LED指示
输入超／欠量程报警 电源欠压自动复位
工作异常自动复位 |
| | | 使用环境 | 环境温度 0～50℃
相对湿度 ≤85% RH 避免强腐蚀气体
供电电压 常规型 ·AC 220V %（50Hz±2Hz，线性电源）
特殊型 ·AC 90V～265V（开关电源） ·DC 24V±2V（开关电源）
功 耗 ·≤5W（AC 220V 线性电源） ·≤4W（AC 90V～265V 开关电源）
·≤4W（DC 24V 开关电源） |
|
|
|
二、选型表： 型 号 | 说 明 | WP- | □□ | □ | □□ | □ | -□ | □□ | -□ | □ | □ | -□ | | 外形特征 | C | | | | | | | | | | 单屏横式显示 | S | | | | | | | | | | 单屏竖式显示 | D | | | | | | | | | | 双屏横式显示 | DS | | | | | | | | | | 双屏竖式显示 | T | | | | | | | | | | 单屏单光柱竖式显示 | TX | | | | | | | | | | 单屏单光柱横式显示 | 外形尺寸 | 3 | | | | | | | | | 48×48mm | 4 | | | | | | | | | 96×48mm（横式）；48×96mm（竖式） | 7 | | | | | | | | | 72×72mm（方式） | 8 | | | | | | | | | 160×80mm；80×160mm是（可选光柱） | 9 | | | | | | | | | 96×96mm（可选光柱） | 控制作用 | 01 | | | | | | | | 测量显示 | 03 | | | | | | | | 测量显示带上、下限控制/报警 | 04 | | | | | | | | 显示带四限控制/报警（任意组合） | 通讯方式 | 0 | | | | | | | 无通讯接口 | 2 | | | | | | | RS-232C通讯接口 | 8 | | | | | | | RS-485通讯接口 | 输出方式 | 0 | | | | | | 无输出 | 1 | | | | | | 继电器输出 | 2 | | | | | | （4～20）mA输出 | 3 | | | | | | （0～10）mA输出 | 4 | | | | | | （1～5）V输出 | 5 | | | | | | （0～5）V输出 | 6 | | | | | | SCR可控硅过零触发脉冲输出 | 7 | | | | | | SSR固态继电器控制信号输出 | 8 | | | | | | 特殊规格变送输出 | 输入类型 | □□ | | | | | 参见“输入类型表” | 第一报警 | N | | | | 无控制/报警（可省略） | H | | | | 第一报警为上限报警 | L | | | | 第一报警为下限报警 | 第二报警 | N | | | 无控制/报警（可省略） | H | | | 第二报警为上限报警 | L | | | 第二报警为下限报警 | 馈电输出 | P | | DC24V馈电输出 | 供电方式 | | AC220V线性电源（可省略） | T | AC（90～265）V开关电源供电 | W | DC24V供电 |
三、输入类型表： 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 01 | B | 400～1800℃ | 09 | Pt100.1 | -99.9～320.0℃ | 17 | （30～350）Ω | -1999～9999d | 02 | S | 0～1600℃ | 10 | Cu50 | -50.0～150.0℃ | 18 | 特殊规格 | 特定（注1） | 03 | K | 0～1300℃ | 11 | （0～20）mV | -1999～9999d | 19 | （4～20）mA开方 | -1999～9999d | 04 | E | 0～1000℃ | 12 | （4～20）mA | -1999～9999d | 20 | （0～10）mA开方 | -1999～9999d | 05 | T | 0～320.0℃ | 13 | （0～10）mA | -1999～9999d | 21 | （1～5）V开方 | -1999～9999d | 06 | J | 0～1200℃ | 14 | （1～5）V | -1999～9999d | 22 | （0～5）V开方 | -1999～9999d | 07 | WRe3-25 | 0～2300℃ | 15 | （0～5）V | -1999～9999d | 23 | 可切换输入 | 注2（不含17代码输入） | 08 | Pt100 | -200～650℃ | 16 | （0～20）mA | -1999～9999d | | |
●注1:特殊型号或要求,请订货时说明输入信号类型或参考标准。 ●注2:可切换输入只需设定仪表二级参数，可切换以下输入分度号。 |
