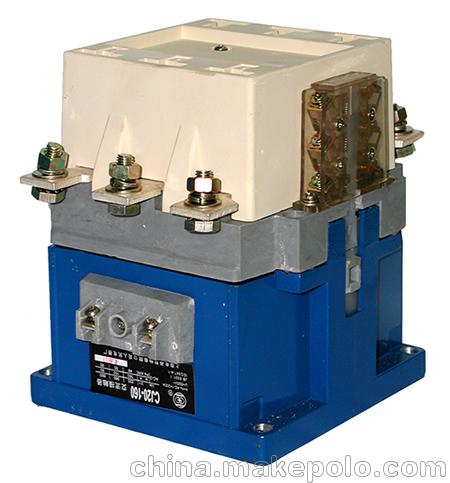

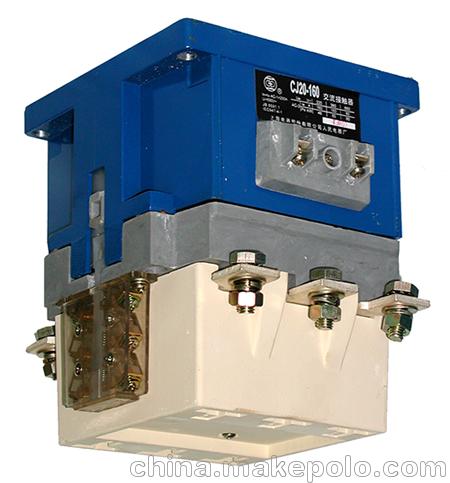

CJ20-10A交流接触器 交流接触器 CJ20交流接触器
CJ20-63交流接触器基本组成
交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
工作原理
当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。
使用接法
一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。输出和输入是对应的，很容易能看出来。如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。
二: 首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路输入和输出一般在上部，一看就知道。还要注意外加电源的电压是多少（220V或 380V），一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制，根据原理理一下线路就可以了。
型号划分
在电工学上。接触器是一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器，主要控制对象是电动机，此外也用于其他电力负载，如电热器，电焊机，照明设备，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用/。接触器控制容量大。适用于频繁操作和远距离控制。是自动控制系统中的重要元件之一。通用接触器可大致分以下两类。
1交流接触器。主要由电磁机构、触头系统、灭弧装置等组成。常用的是CJ10、CJ12、CJ12B等系列。
2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。
但现在接触器的 型号都重新划分了。都是AC系列的了。
1;AC-1类接触器是用来控制无感或微感电路的.
2;AC--2类接触器是用来控制绕线式异步电动机的启动和分断的.
3;AC-3和AC--4接触器可用于频繁控制异步电动机的启动和分断
编辑本段基本分类
交流接触器又可分为电磁式，永磁式和真空式三种。

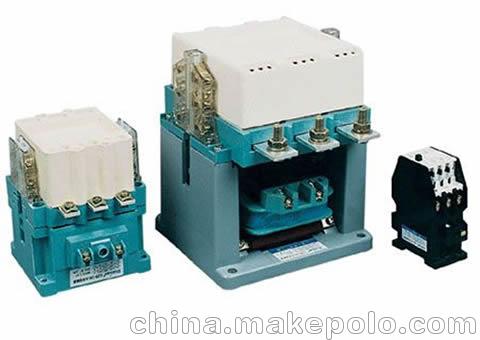

常用的交流接触器CJ10，CJ40，CJ12，CJ20和引进的CJX，3TB，B等系列。
电磁式交流接触器
结构
接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。
④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。

CJ20-10A交流接触器

CJ20-16A交流接触器

CJ20-25A交流接触器

CJ20-40A交流接触器

CJ20-63A交流接触器

CJ20-100A交流接触器

CJ20-160A交流接触器

CJ20-250A交流接触器

CJ20-400A交流接触器

CJ20-630A交流接触器

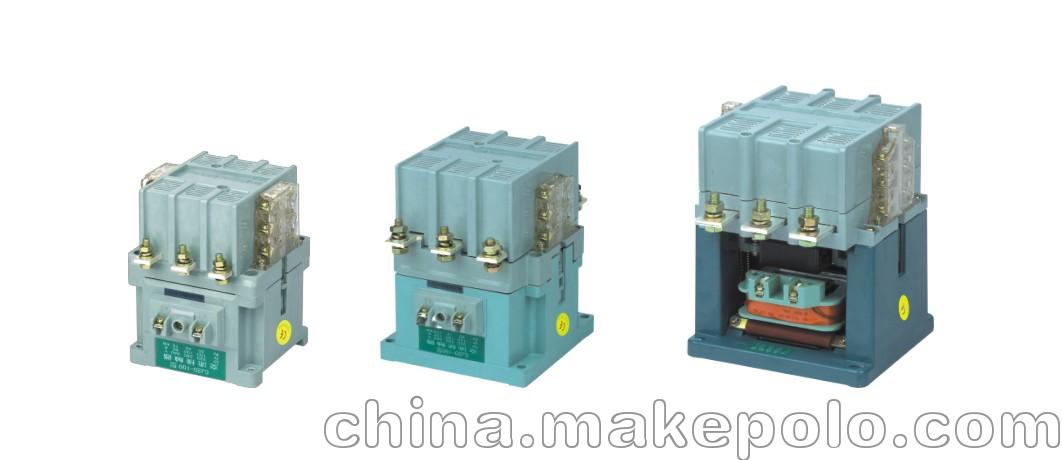

CJT1系列交流接触器
1适用范围
CJT1系列交流接触器(以下简称接触器)，主要用于交流50Hz或60Hz，额定工作电压至380V，电流至150A的电力线路中，作远距离接通与分断线路之用，并可以与适当的热继电器或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路。
本产品符合IEC60974-4-1、GB14048.4及JB/T8730标准，是CJ10系列接触器的替代产品。
2型号及其含义
  比如CJT1-10A
  CJ为交流接触器  T为新型铜基银触头 1为设计序号 10A为表示规格代号，用380VAC-C的额定工作电流数值表示
3正常工作条件下和安装条件
3.1周围空气温度为：-5~+40时空气相对湿度不超过50%；24小时内其平均值不超过+35；
3.2海拔高度：不超过2000m
3.3大气条件：在+40时空气相对湿度不超过50%； 在较低的温度下可以有较高的相骊湿度，最湿月的月平均最低温度不超过+25，该月的月平均最大相对湿度阶不超90%，并考虑因温度变化发生在产品上的凝露；
3.4污染等级：3级；
3.5安装类别：III类；
3.6安装条件：安装面与垂直面倾斜度不大于5；
3.7冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
4主要参数及技术性能
4.1接触器按电流等级分为：
10A、20A、40A、60A、100A、150A。
4.2线圈额定控制电源电压US为：交流(50Hz)、63V、110V127V、220V、380V。
4.3动作条件：
吸合电压为(85%~110%)US；
释放电压为(20%-75%)US
5外形及安装尺寸
     型号        外形尺寸(A×B×C)        安装尺寸(D×E)     nφ      F
   CJT1-10         70×70×96.5              56×58         3-φ5     15
   CJT1-20         92×102×110              76×68         3-φ5     15
   CJT1-40         115×128×125             100×75       3-φ5.5    30
   CJT1-60         170×178×135             98×160        3-φ7     30
   CJT1-100        195×204×135             110×180       3-φ9     75
   CJT1-150        222×232×154             130×205       3-φ11    75
6结构特点
本接触器的结构及安装尺寸与CJ10相同。灭弧罩由耐弧罩和铁栅片组成，CJT1-60、100、150的底座用增强塑料制成。
7订货须知
7.1订货时必须指出；
7.1.1接触器完整的名称、型号；
7.1.2线圈的额定工作电压和频率；
7.1.3订货台数。
7.2订货示例：CJT1-10交流接触器具线圈电压220V 50Hz 10台。

CJT1-10A交流接触器

CJT1-20A交流接触器

CJT1-40A交流接触器

CJT1-60A交流接触器

CJT1-100A交流接触器
