【沃尔斯牌】衬四氟蝶阀DA71F/P_江苏产品

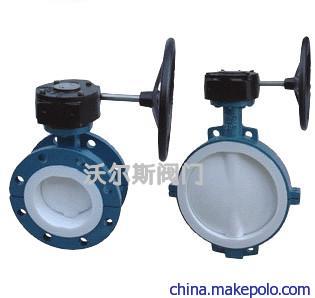

衬氟四蝶阀产品详情
防腐蚀衬氟蝶阀采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板（锻）为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
基本型号
手
动 DA71F/P 半衬 蜗
轮
传
动 DA371F/P 半衬
 DA71F3 全衬里  DA371F3 全衬里
 DA71F4 全衬里  DA371F4 全衬里
 DA71F46 全衬里  DA371F46 全衬里
气
动 DA671F/P 半衬 电
动 DA971F/P 半衬
 DA671F3 全衬里  DA971F3 全衬里
 DA671F4 全衬里  DA971F4 全衬里
 DA671F46 全衬里  DA971F46 全衬里
技术规范
设计标准 GB12238
结构长度 GB12221
法兰标准 JB/T79-94
 GB9113.1-26
检验试验 GB/T13927
驱动方式 蜗轮、手动、电动、气动
主要零部件材料表
零件名称 材料
上下阀体 铸铁、铸钢、不锈钢、衬F46、F3
阀座 铸钢
带杆蝶板 铸钢、不锈钢、衬F46、F3
填料 F4
衬垫 硅橡胶
蜗轮手柄 球墨铸铁
D371对夹式蝶阀尺寸及重量
公称通径 PN1.0(MPa)主要外形尺寸和连接尺寸(mm) PN1.6(MPa) 重量
DN L D D1 D2 f Z-φd H2 H1 D D1 Z-φd kg
40 33 145 110 85 3 4-φ18 270 80 145 110 4-φ18 4
50 43 160 125 100 3 4-φ18 280 85 160 125 4-φ18 5
65 46 180 145 120 3 4-φ18 290 93 180 145 4-φ18 7
80 46 195 160 140 3 4-φ18 310 100 195 160 8-φ18 9
100 52 215 180 155 3 8-φ18 340 110 215 180 8-φ18 13
125 56 245 210 185 3 8-φ18 355 120 245 210 8-φ18 15
150 56 280 240 210 3.5 8-φ23 380 160 280 240 8-φ23 24
200 60 335 295 265 3.5 8-φ23 430 245 335 295 12-φ23 38
250 68 390 350 320 4 12-φ23 450 260 405 355 12-φ26 60
300 78 440 400 370 4 12-φ23 480 300 460 410 12-φ26 70
350 78 500 460 420 4 16-φ23 600 320 520 470 16-φ26 80
400 102 565 515 475 4.5 16-φ25 630 330 580 525 16-φ30 120
450 114 615 565 525 4.5 20-φ25 655 380 640 585 20-φ30 165
500 127 670 620 580 5 20-φ25 680 390 715 650 20-φ33 205
600 154 780 725 690 5 20-φ30 730 450 840 770 20-φ36 250
700 165 895 840 800 5 24-φ30 790 480 910 840 24-φ36 320
800 190 1010 950 905 5 24-φ34 880 580 1020 950 24-φ39 395
900 203 1110 1050 1005 5 28-φ34 930 625 1120 1050 28-φ39 450
1000 216 1220 1160 1115 6 28-φ34 1000 660 1255 1170 28-φ42 600
1200 254 1450 1380 1325 6 32-φ41 1300 780 1485 1390 32-φ48 825
D341法兰式蝶阀尺寸及重量
公称通径 标准值 参考值
DN（mm） NPS（inch） L D D1 D2 f b Z-Φd W Do H WT(Kg)
  PN1.0MPa
40 11/2 106 145 110 85 3 18 4-Φ18 160   140 10
50 2 108 160 125 100 3 20 4-Φ18 200   160 12
65 11/2 112 180 145 120 3 20 4-Φ18 250   165 14
80 3 114 195 160 135 3 22 4-Φ18 250   170 16
100 4 127 215 180 155 3 22 8-Φ18 300   180 18
125 5 140 245 210 185 3 24 8-Φ18 300   275 20
150 6 140 280 240 210 3 24 8-Φ23   200 295 38
200 8 152 335 295 265 3 26 8-Φ23   200 320 74
250 10 250 390 350 320 3 28 12-Φ23   240 385 105
300 12 270 440 400 368 3 28 12-Φ23   240 390 142
350 14 290 500 460 428 4 30 16-Φ23   240 460 179
400 16 310 565 515 482 4 32 16-Φ25   280 510 220
450 18 330 615 565 532 4 32 20-Φ25   280 540 268
500 20 350 380 620 585 4 34 20-Φ25   320 570 378
600 24 390 780 725 685 4 36 20-Φ30   320 660 608
700 28 430 895 840 800 5 40 24-Φ30   360 710 1050
800 32 470 1010 950 905 5 44 24-Φ34   360 780 1320
900 36 510 1110 1050 1005 5 46 28-Φ34   380 885 1795
1000 40 550 1220 1160 1115 5 50 28-Φ34   400 990 1900
PN1.6MPa
40 11/2 106 145 110 85 3 18 4-Φ18 200   140 10
50 2 108 160 125 100 3 20 4-Φ48 200   160 12
65 11/2 112 180 145 120 3 20 4-Φ18 250   165 13
80 3 114 195 160 135 3 22 8-Φ18 250   170 14
100 4 127 215 180 155 3 24 8-Φ18 300   180 16
125 5 140 245 210 185 3 26 8-Φ18 300   275 18
150 6 140 280 240 210 3 28 8-Φ23   200 295 42
200 8 152 335 295 265 3 30 12-Φ23   200 320 78
250 10 250 405 355 320 3 32 12-Φ25   240 385 120
300 12 270 460 410 375 4 34 12-Φ25   240 390 145
350 14 290 520 470 435 4 38 16-Φ25   240 460 202
400 16 310 580 525 485 4 40 16-Φ30   280 510 235
450 18 330 640 585 545 4 44 20-Φ30   280 540 368
500 20 350 705 650 608 4 46 20-Φ34   320 570 420
600 24 390 840 770 718 5 54 24-Φ41   320 660 750
700 28 430 910 840 788 5 54 24-Φ41   360 710 1028
800 32 470 1020 950 898 5 54 24-Φ41   380 780 1690
900 36 510 1120 1050 998 5 54 28-Φ41   400 885 1815
1000 40 550 1255 1170 1110 5 60 28-Φ48   500 990 2050
PN2.5MPa
40 11/2 106 145 85 3 18 4-Φ18 200   140 11
50 2 108 160 100 3 20 4-Φ18 200   160 13
65 11/2 112 180 120 3 22 8-Φ18 250   165 14
80 3 114 195 135 3 22 8-Φ18 250   170 16
100 4 127 230 160 3 24 8-Φ23 300   180 18
125 5 140 270 188 3 28 8-Φ25 300   275 20
150 6 140 300 218 3 30 8-Φ25   240 295 48
200 8 152 360 278 3 34 12-Φ25   240 320 88
250 10 250 425 332 3 36 12-Φ30   280 385 145
300 12 270 485 390 4 40 16-Φ30   280 390 157
350 14 290 550 448 4 44 16-Φ34   320 460 222
400 16 310 610 505 4 48 16-Φ34   320 510 353
450 18 330 660 555 4 50 20-Φ34   360 540 405
500 20 350 730 610 4 52 20-Φ41   360 570 448
600 24 390 840 718 5 56 20-Φ41   380 660 795
