带LED诊断显示的总线连接器，90°进线

带诊断显示的Profibus总线连接器可以让工程师更直观的了解总线状态，对各个Profibus总线节点的工作状况一目了然。通过诊断显示灯，方便判断总线故障情况。

总线连接器，90°进线

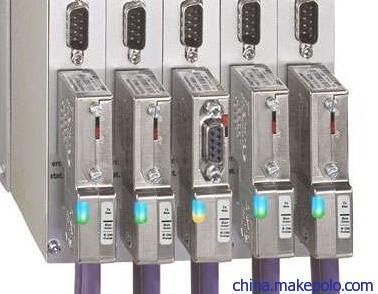

带LED诊断显示的Profibus总线连接器，可以让用户随时查询总线运行状况，总线连接器上三个LED指示灯（蓝色、绿色、橙色）显示Profibus总线网络节点和系统状态。

蓝色：总线通讯指示灯。显示系统站点是否参与总线通讯，如系站点没有连接（比如总线电缆断裂，接口没有接好等），蓝色灯会熄灭；

绿色：信号传输指示灯。显示总线系统是否在活动中，没有信号传输时绿色灯会熄灭；

橙色：终端电阻指示灯。显示总线连接器终端电阻是否正在接驳。

带LED诊断显示的总线连接器可以让总线中的中断错误、遗漏或不正确连接的终端电阻，以及有故障或连接失败的总线站点被立即发现。
