产品参数PARAMETERS

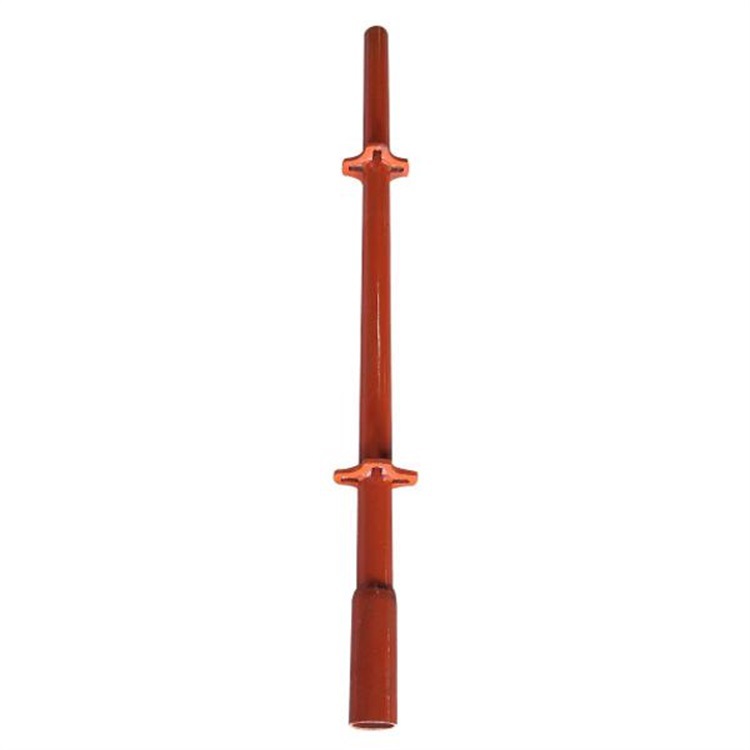

             立杆参数

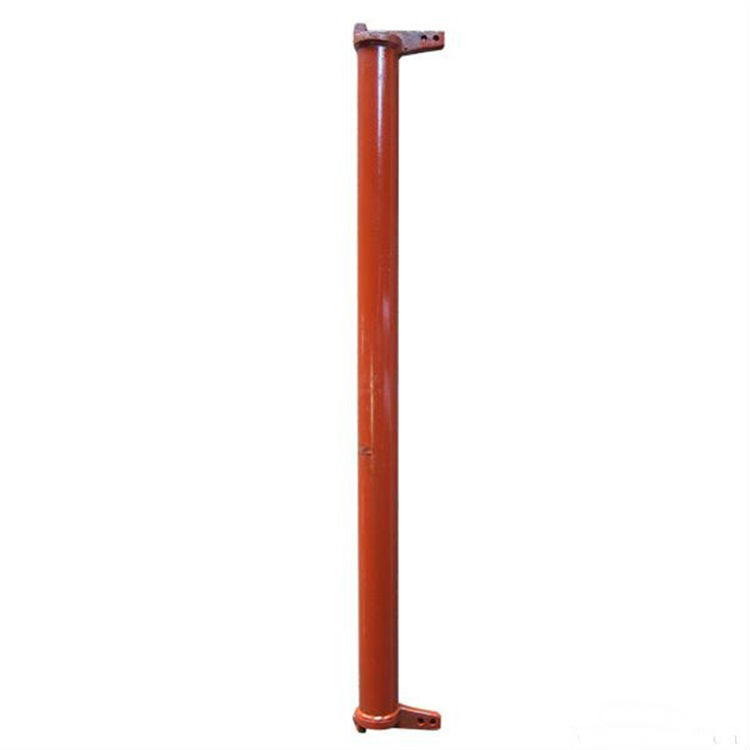

横杆参数

                                          轮 扣 式 脚 手 架

 优点：
  1：承载力较大。当脚手架的几何尺寸及构造符合规范的有关要求时，一般情况下，脚手架的单管立柱的承           载力可达15kN～35kN(1．5tf～3．5tf，设计值
  2：装拆方便，搭设灵活。由于钢管长度易于调整，扣件连接简便，因而可适应各种平面、立面的建筑物与           构筑物用脚手架。
  3：比较经济，加工简单，一次投资费用较低；如果精心设计脚手架几何尺寸，注意提高钢管周转使用率，则材       料用量也可取得较好的经济效果。扣件钢管架折合每平方米建筑用钢量约15公斤。
 缺点：
   1：扣件(特别是它的螺杆)容易丢失；
       螺栓拧紧扭力矩不应小于40N·m，且不应大于65N·m；
   2：节点处的杆件为偏心连接，靠抗滑力传递荷载和内力，因而降低了其承载能力；
   3：扣件节点的连接质量受扣件本身质量和工人操作的影响显著。
 适应性：
   1：构筑各种形式的脚手架、模板和其它支撑架；
   2：组装井字架；
   3：搭设坡道、工棚、看台及其它临时构筑物，
   4：作其它种脚手架的辅助，加强杆件；
 搭设要求：
     钢管扣件脚手架搭设中应注意地基平整坚实，设置底座和垫板，并有可靠的排水措施，防止积水浸泡地基。
     根据连墙杆设置情况及荷载大小，常用敞开式双排脚手架立杆横距一般为1.05～1.55m，砌筑脚手架步距一      般为1.20～1.35m，装饰或砌筑、装饰两用的脚手架一般为1.80m，立杆纵距1.2~2.0m。其允许搭设高        度为34～50m。当为单排设置时，立杆横距1.2～1.4 m，立杆纵距1.5~2.0m。允许搭设高度为24m。
     纵向水平杆宜设置在立杆的内侧，其长度不宜小于3跨，纵向水平杆可采用对接扣件，也可采用搭接。如采        用对接扣件方法，则对接扣件应交错布置；如采用搭接连接，搭接长度不应小于1 m，并应等间距设置3个        旋转扣件固定。
     脚手架主节点（即立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点）处必须设置一根横向水平杆用直角扣      件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，横向水平杆靠墙        一端的外伸长度不应大于立杆横距的0.4倍，且不应大于500mm；作业层上非主节点处的横向水平杆，宜根      具支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
     作业层脚手板应铺满、铺稳，离开墙面120~150mm；狭长型脚手板，如冲压钢脚手板、木脚手板、竹串片      脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚        手板两端与其可靠固定，严防倾翻。宽型的竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对      接平铺，四个角应用镀锌钢丝固定在纵向水平杆上。
     每根立杆底部应设置底座或垫板。脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底      座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当        立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于lm。靠      边坡上方的立杆轴线到边坡的距离不应小于500mm。


       我公司力求做到“一站式服务”，“询价”“订货”“设计""发货”“验收”，每一个客户我公     司都会指派专员跟踪，直到订单完成为止。提供7*24小时不间断服务。手机不关机、    （不可抗因素除外）。

    1、询价：我公司全部产品均自产自销，拒绝倒卖，根据客户要求提供加工定制，力求          把客户需求做到最大利益化。

    2、订货：根据双方谈好的价格填制好订单下发到车间。

    3、设计：根据客户提供的建筑高度（尺寸）要求进行设计生产。

    4、发货、根据客户的订货量、提供的地址，选择有规模、实力的物流公司，安全、准          时、准确的运输服务。

    5、验收：凡是我公司提供的产品均可进行检测（特殊要求除外）。直到客户满意为              止。

   一、企业精神： 责任、创新、共赢。

    二、经营理念： 以市场为导向，以质量为后盾。

    三、企业使命： 增强企业综合实力，提升员工幸福指数。

    四、核心价值观：诚信、开放、稳健、和谐。

    五、人才理念：重视知识，重视能力，重视精神，重视品德。

    六、市场竞争理念：技术占领未来，服务决胜市场。

产品实拍COLORS

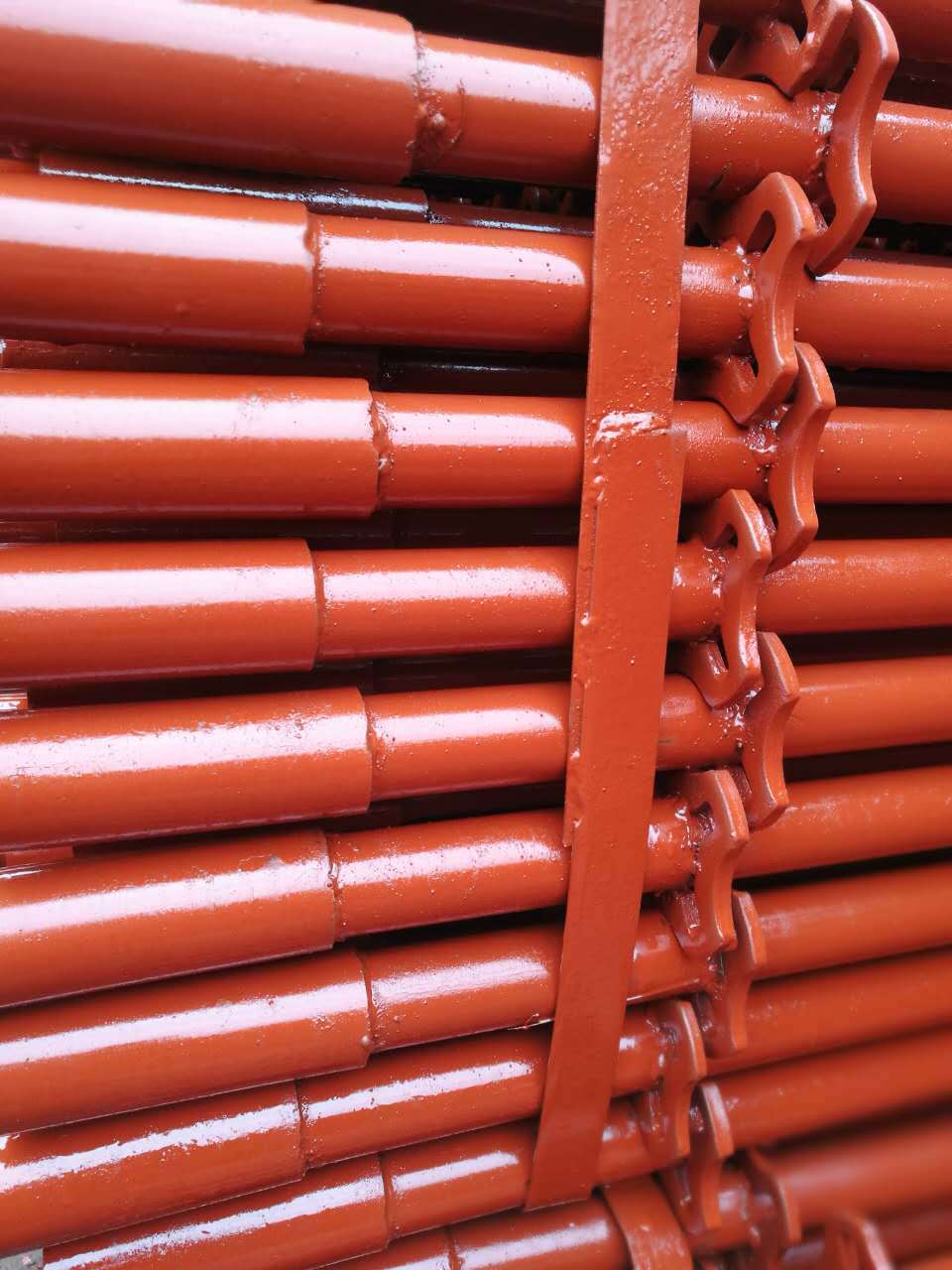

A正面实拍图 Positive

B
侧面实拍图











SIDE

C自定义展示图











CUSTOM

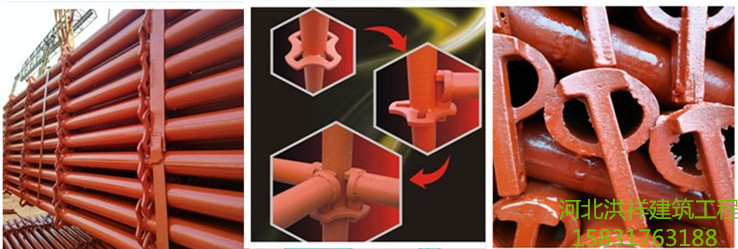

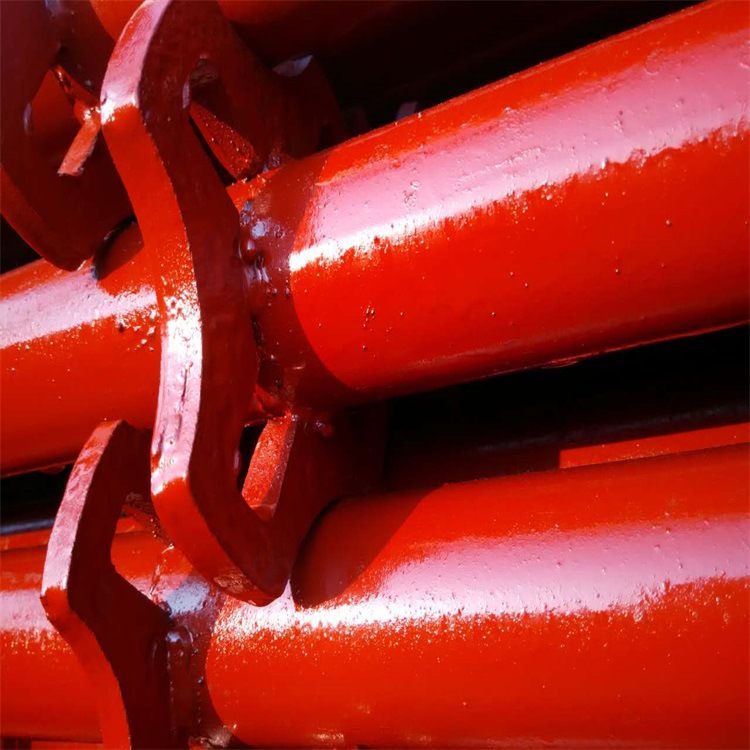

产品细节DETAILS

全程二氧保护焊接工艺 作业流程

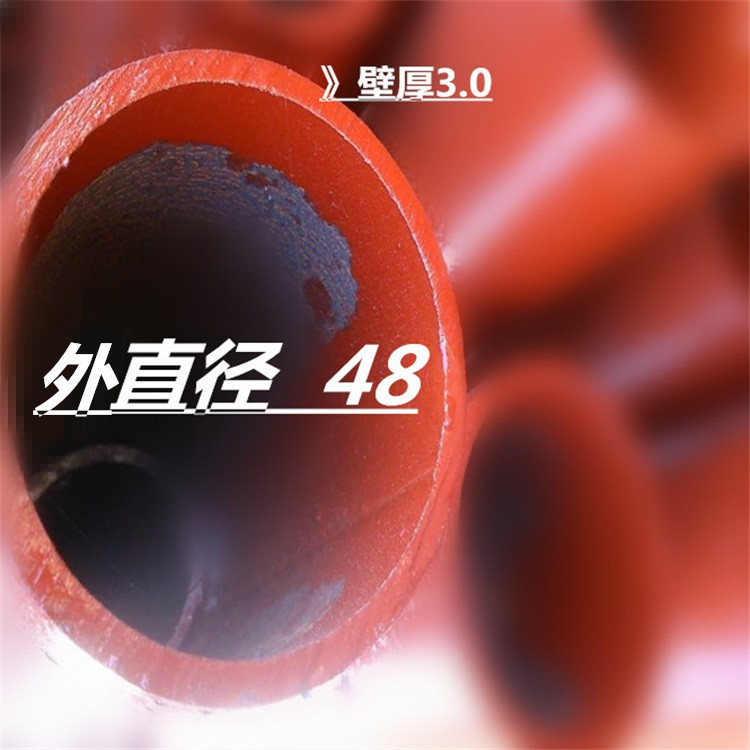

链接套筒                                            厚度尺寸质量完全符合国家标准

水平杆 焊接完成品状态 质量0担忧

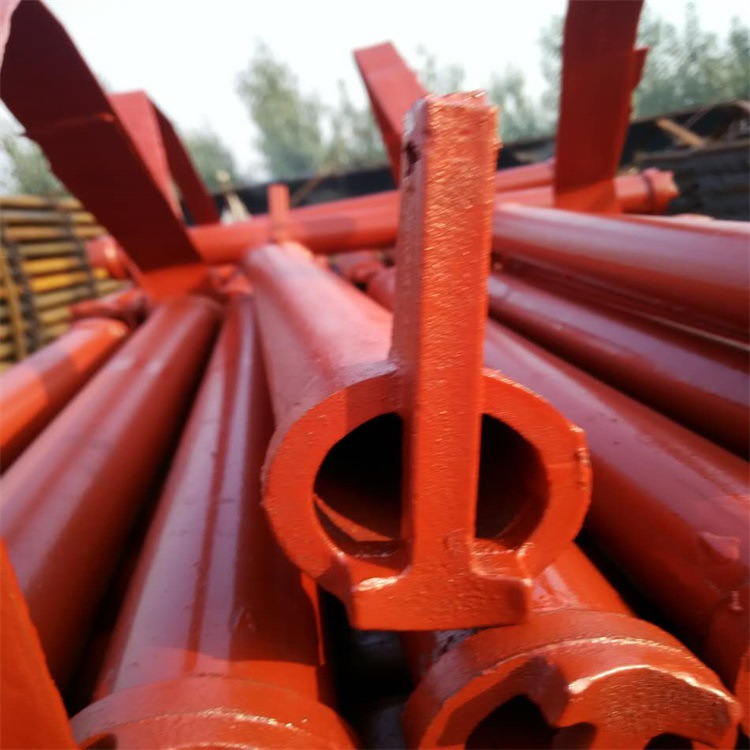

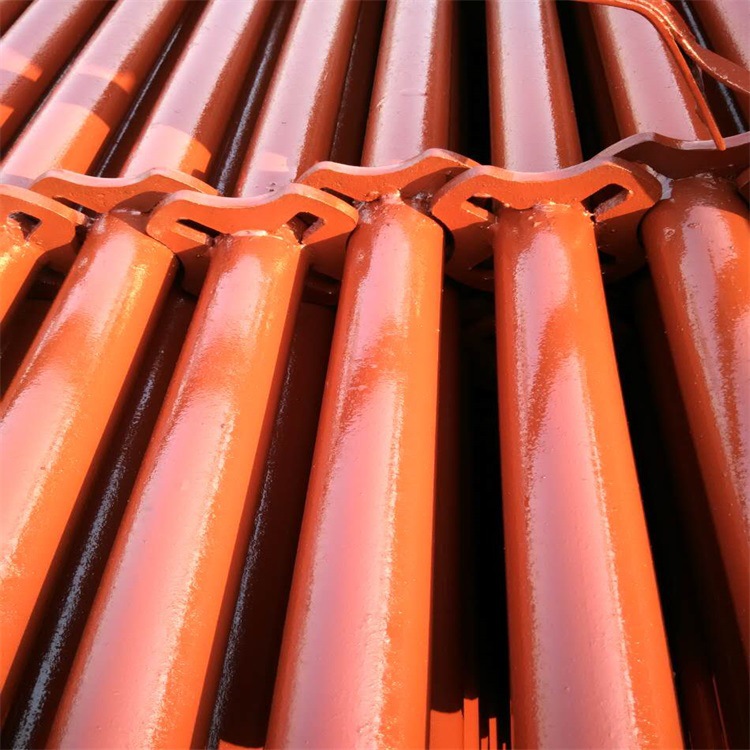

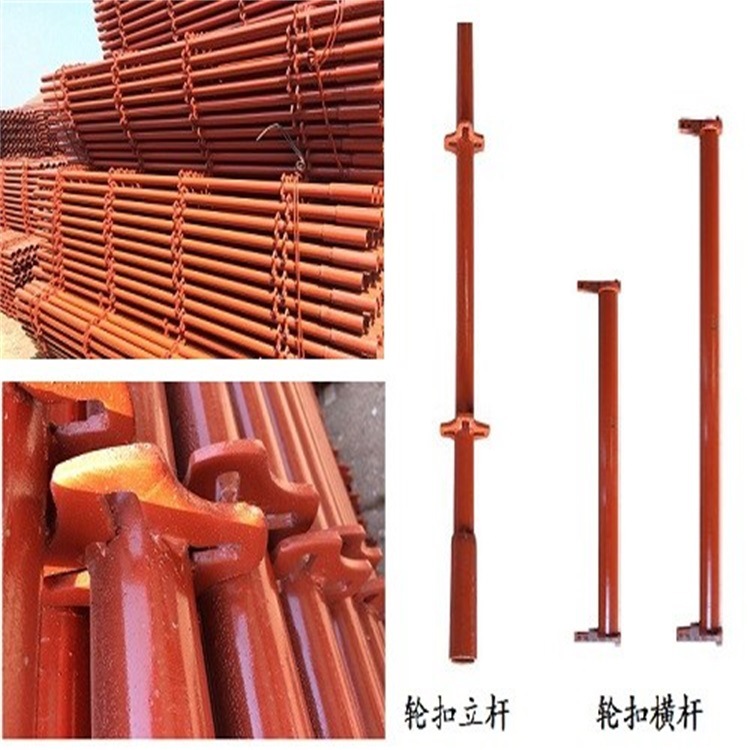

1.立杆脚手架 轮盘 2.水平杆脚手架 插头

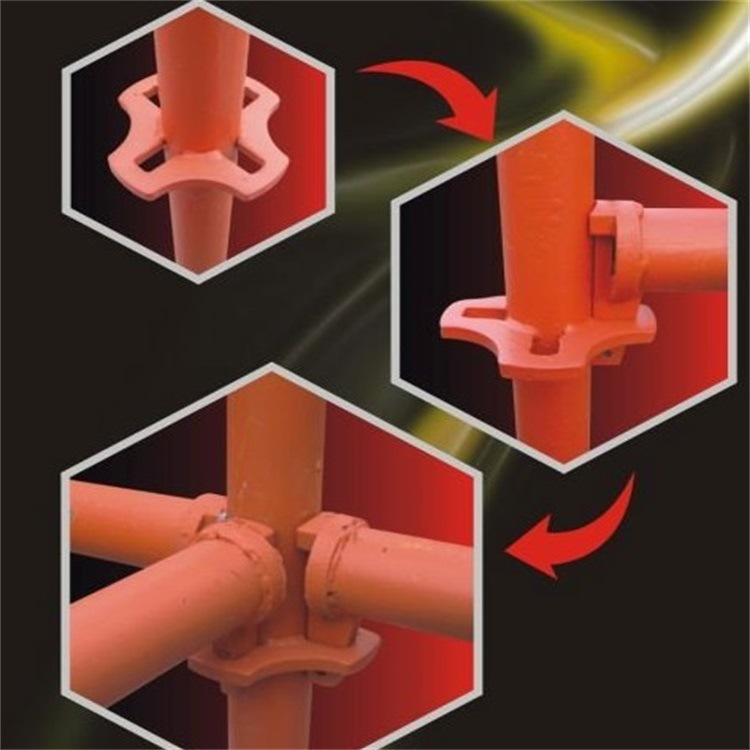

安装说明INSTALL

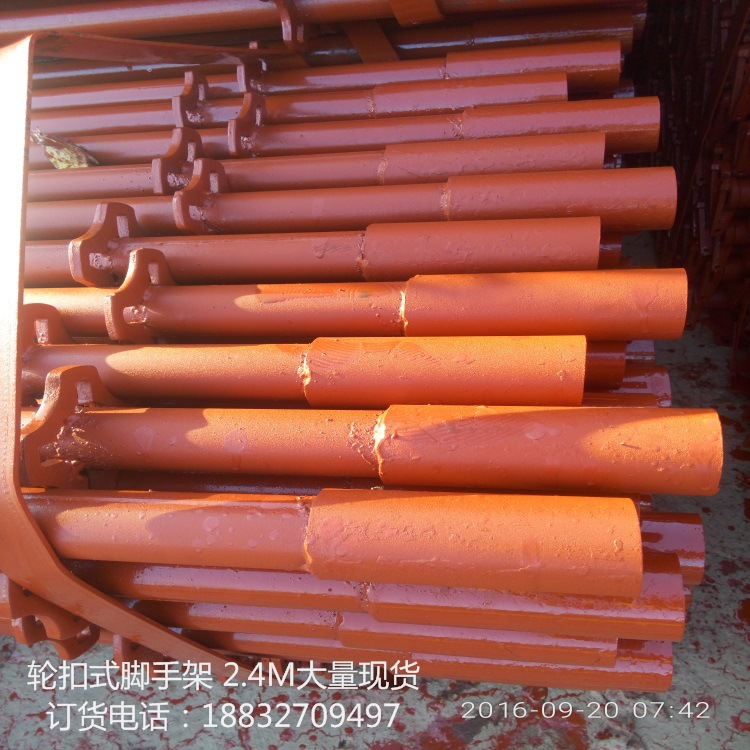

包装说明pack

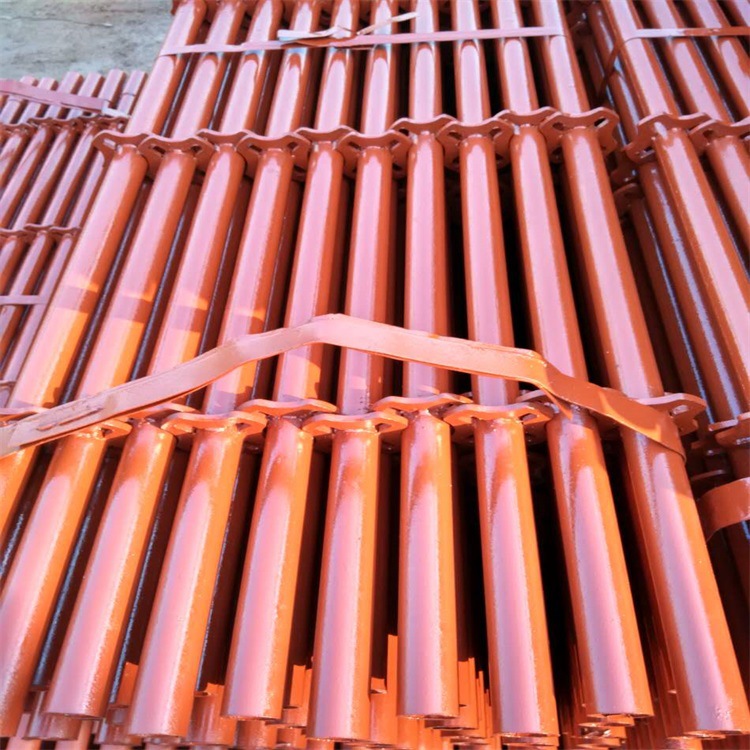

A正面实拍图Positive

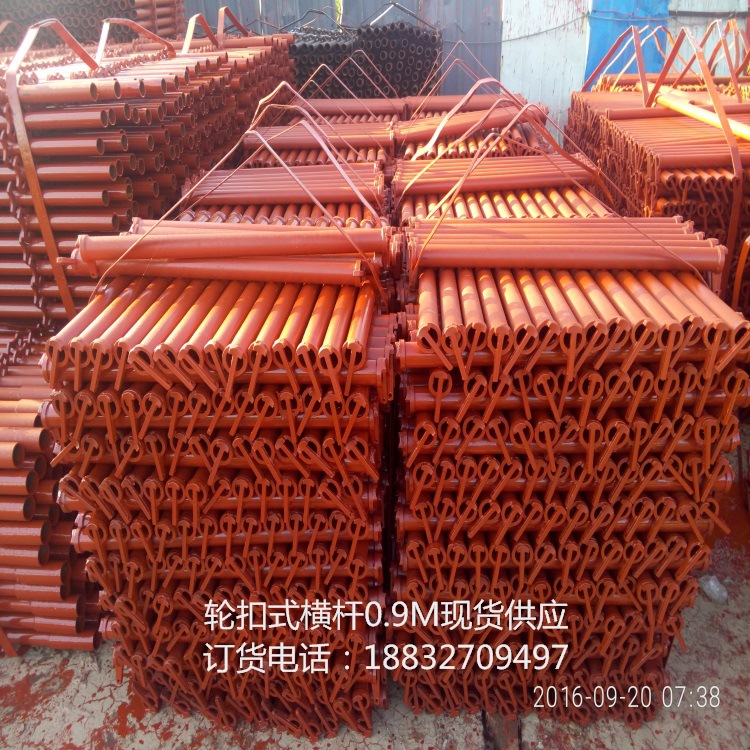

B侧面实拍图side

C包装标识Identification





             轮扣式脚手架参数

轮扣型多功能脚手架是在吸取国外同类型脚手架的先进接头和配件工艺的基础上，结合我国实际情况而研制的一种新型脚手架。 碗扣型多功能脚手
架接头构造合理，制作工艺简单，作业容易，使用范围广，能充分满足房屋、桥涵、隧道、烟囱、水塔等多种建筑物的施工要求。与其它类型脚手
架相比，轮扣型多功能脚手架是一种有广泛发展前景的新型脚手架。
轮扣式脚手架是一种新型承插式钢管脚手架。脚手架独创了 承插式，具有拼拆迅速、省力，结构稳定可靠，配备完善，通用性强，承载力大
，安全可靠，易于加工，不易丢失，便于管理，易于运输，应用广泛等特点，大步提高了工作效率。曾数次获国际及国内的各种嘉奖，是建设部
2000年以前十项重点推广新技术之一。

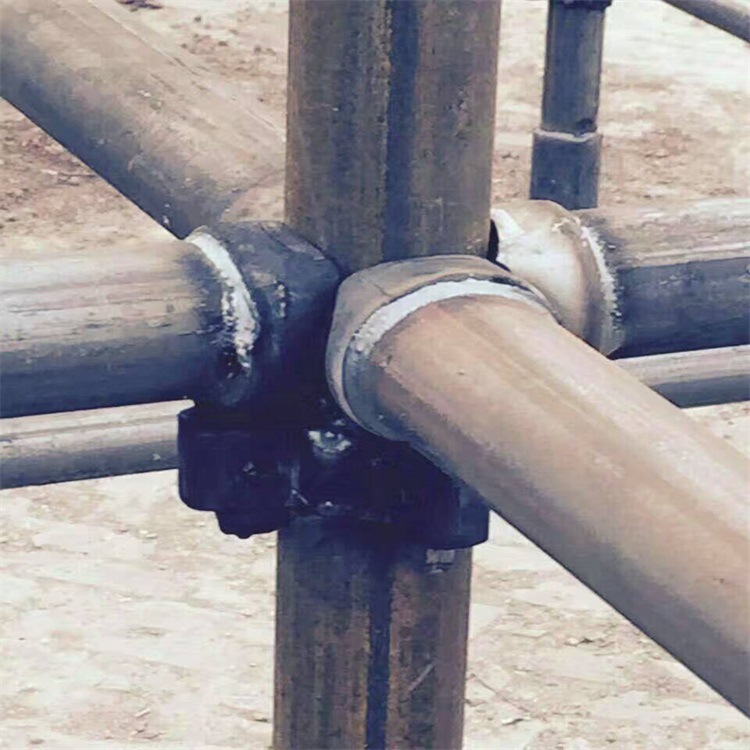

1.轮扣节点结构合理，力杆轴向传力，使脚手架整体在三维空间、结构强度高、整体稳定性好、并具有可靠的自锁性能，能更好的满足施工安全的
需要。
2.脚手架组架形势灵活，适用范围广 根据施工要求，能组成模数为0.6m的 多种组架尺寸和载荷的单排、双排脚手架、支撑架、物料提升脚手架等
多功能的施工装备、并能做曲线布置，又可在任意高差地面上使用，根据不同的负载要求， 可灵活调整支架间距。
3.轮扣脚手
架各构件尺寸统一、搭设的脚手架具有规范化、标准化的特点，适合于现场文明施工； 避免了散件的丢失磨损费用， 便
于现场管理。
4.减轻了劳动强度 装拆功效高，作业强高低，接头装拆速度比常规脚手架快2-3倍，工人仅需 一把小铁锤便可完成全部作业，可降低劳动强度0.5
倍。
5.维护简单，由于碗扣式脚手架完全避免了螺栓作业，无意丢失散件、构件轻便、牢固、经碰经磕、一般锈蚀不影响装拆作业，维护简单，运输方
便。
6.降低成本，可利用现有扣件式钢管脚手架进行装备改造，大大降低更新成本。
优点
（1）多功能：能根据具体施工要求，组成不同组架尺寸、形状和承载能力的单、双排脚手架，支撑架，支撑柱，物料提升架，爬升脚手架，悬挑架
等多种功能的施工装备。也可用于搭设施工棚、料棚、灯塔等构筑物。特别适合于搭设曲面脚手架和重载支撑架。
（2）功效：常用杆件中最长为3130MM，重17.07KG。整架拼拆速度比常规快3～5倍，拼拆快速省力，工人用一把铁锤即可完成全部作业，避免了螺
栓操作带来的诸多不便；（3）用性强：主构件均采用普通的扣件式钢管脚手架之钢管，可用扣件同普通钢管连接，通用性强。
（4）承载力大：立杆连接是同轴心承插，横杆同立杆靠碗扣接头连接，接头具有可靠的抗弯、抗剪、抗扭力学性能。而且各杆件轴心线交于一点，
节点在框架平面内，因此，结构稳固可靠，承载力大。（
