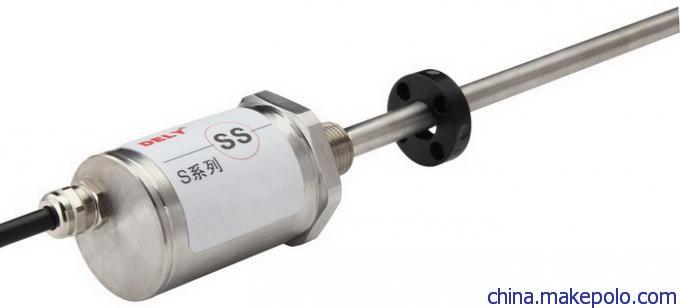

S系列绝对值输出，非接触式位移传感器

S系列国产行程油缸位置传感器，油缸内置传感器专为行程液压缸而设计开发；性能稳定，可以替换进口昂贵的同类型的产品。

直接或绝对的位置检测，安装方便。

产品特点


■不锈钢整体全封闭结构，坚固耐用
■绝对位置输出，无须归零
■非接触式测量 ，永不磨损
■分辨率，模拟量输出16位D/A
■非线性度，小于满量程的± 0.05%
■重复精度，高于满量程的± 0.002%
■低功耗设计，有效减小系统温漂


项目名称 参数/指标
测量参数
测量范围 50～6000mm
输出信号 0～20mADC( 最小/最大负载:0/500Ω )
4～20mADC( 最小/最大负载:0/500Ω )
± 10VDC ( 最小负载＞5KΩ ) 0～5VDC ( 最小负载＞5KΩ )
0～10VDC ( 最小负载＞5KΩ )
分 辨 率 16位DA
非线性度 ＜± 0.05%F.S. ( 最 小 ± 80um ) 重复精度 ＜± 0.002%F.S. ( 最小± 2.5um ) 更新时间 0.5ms（量程<0.5m）
1.0ms(0.5m<量程＜1m)
2.0ms(1m＜量程＜2m)
3.0ms(1m＜量程＜2m)


电气特性
出线方式 防水接头或六芯航空接头输入电压 24VDC ( -15/+20% )
工作电流 ＜60mA( 随量程变化 )
极性保护 最大-30VDC 超压保护 最大36VDC
绝缘能力 500V ( 信号地与外壳间 )


结构&材料
传感器头 304L不锈钢
外保护杆 304L不锈钢
安装法兰 304L不锈钢


安装与附件
安装方向 任意

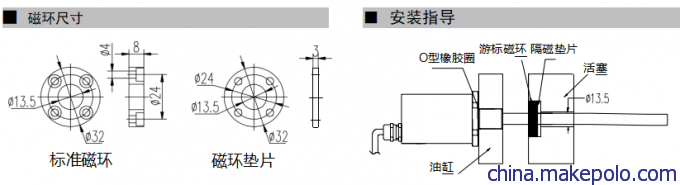

安装方式 螺纹安装，M18*1.5或用户定制位置磁铁 环形磁铁OD32


工作条件
磁铁速度 任意
环境温度 -40℃～+75℃
湿度/露点 湿度90%，不能结露温度系数 ± 0.007%F.S. /℃
防护等级 IP67
耐压能力 35MPa(连续）/70MPa(峰值）






​
