一、结构概述
   锚索张拉机具MSY-120/180/300，是测定锚索锚固力的一种检测工具。它对锚喷支护工程以及各种锚
索的研究、工程质量检验具有重大作用。

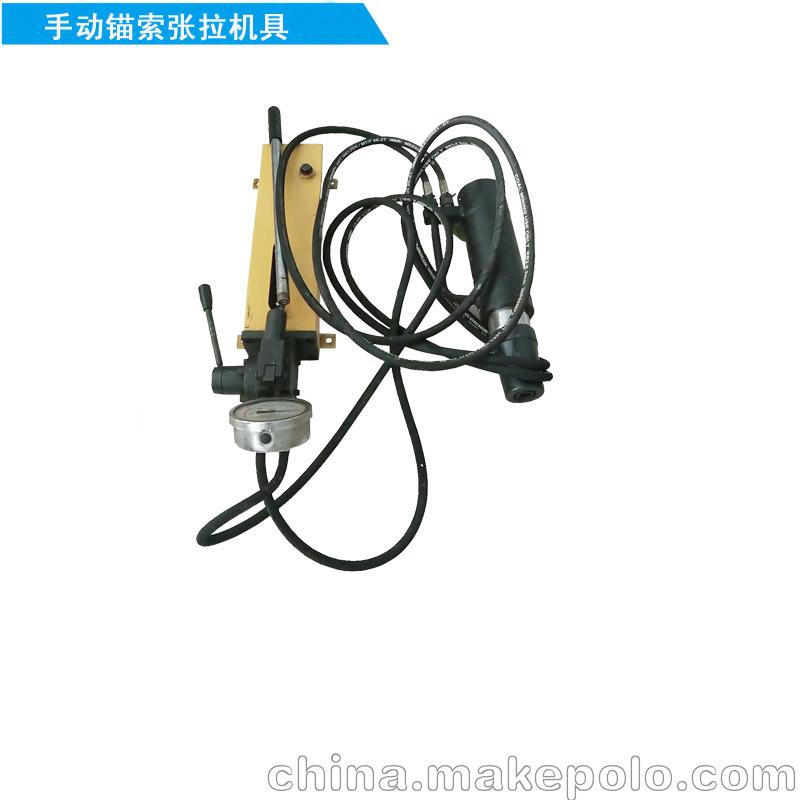

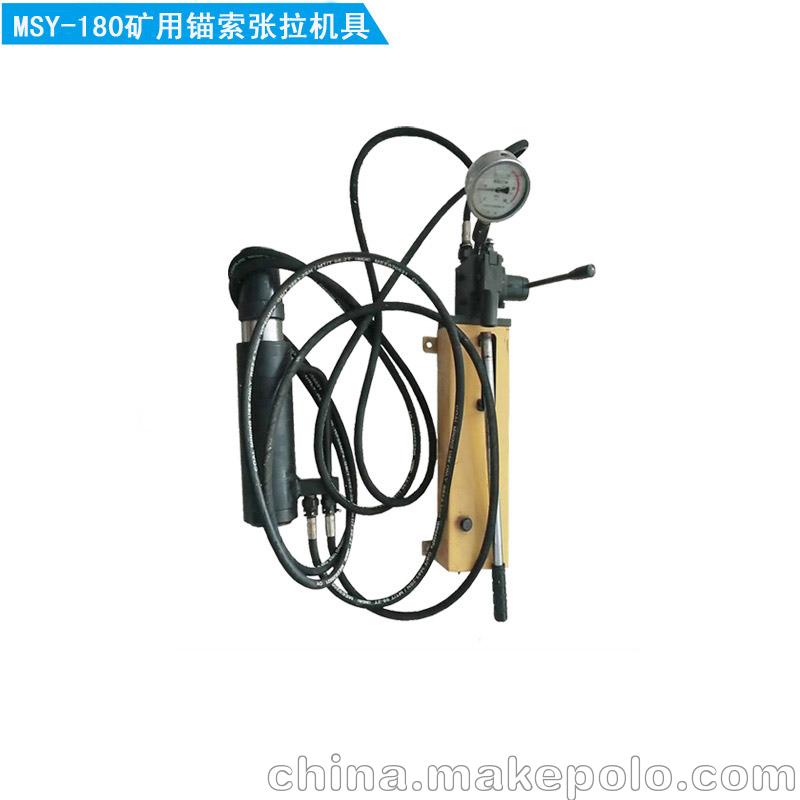

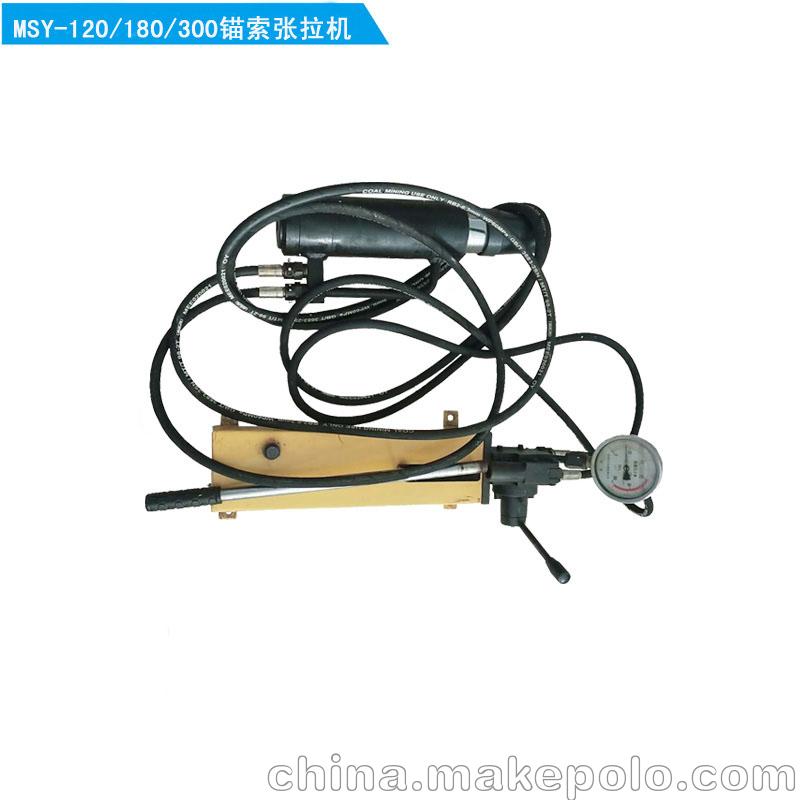

  锚索张拉机具MSY-120/180/300由双速换向油泵、高压油管总成、锚索拉拔器组成，具有体积小、重量轻、携带方便、操作简单、安全等特点，广泛应用于煤炭、国防、隧道及交通运输等各种施工现场。双速换向油泵还可单独作为输送小流量高压油的动力源。


二、锚索张拉机具MSY-120/180/300技术性能（量程：120/180/300KN）
2.1 双速换向油泵
额定压力  63MPa          操作阻力  <50KN
供油方式  双速换向       柱塞直径  Ф25、Ф12
额定储油  1L             高速排油  ≈8mI/次
单机重量  7.5kg          低速排油  ≈2mI/次
2.2 锚索拉拔器
最大压力  63MPa          最大拉力  180KN
额定压力  60MPa          额定拉力  150KN
活塞行程  150mm          活塞面积  25cm2
单台重量  8kg
2.3 高压油管总成
油管长度  ≈6M           内径尺寸  Ф6
额定压力  ≥60MPa        破断压力  ≥210MPa
单根重量  3.6kg
2.4 快速接头、快速接头座
额定压力  ≥100MPa       额定流量  6.3I/min
爆破压力  ≥400MPa       压力损失  <0.2Mpa


三、锚索张拉机结构概述
3.1 双速换向油泵
   双速换向油泵主要由快速插头座、快速插头、压力表、泵体、换向手柄、储油器、脚踏支架、加油
孔盖、压杆手柄等组成。在泵体内部设有进、排油阀、顺序阀、卸荷阀等。双速换向油泵的特点是有双柱塞组成。当油泵工作时，双柱塞同时作功，快速输油。当压力达到设定压力时，大柱塞吸入的油通过顺序阀返回储油器，小柱塞继续输油至额定压力。这样既提高了效率，又减少了工作阻。当油泵需要换向时，扳动换向卸荷手柄顺时针旋紧，泵体上端（快速接头座）输出压力油，泵体下端（快速接头）回油。当换向卸荷手柄逆时针旋紧时，泵体上端（快速接头座）回油，泵体下端（ 快速接头）输出压力油。当换向卸荷手柄旋松时，油泵卸荷。
3.2 锚索拉拔器
   锚索拉拔器主要由快速接头座、快速接头、手柄、油缸、支撑座等组成。在活塞内部设有涨紧锚索
 的卡具。拉拔器的油缸是一双作用油缸，当压力油通过快速接头座进入油缸时，活塞向前运动，拉
拔开始。当压力油通过快速接头进入油缸时，活塞退回，卡具自动张开。
3.3 更换不同的支撑座，可取下安装后的锚索卡头。
3.4  高压油管总成
   高压油管总成主要由快速接头、压接管、高压油管、快速接头座等组成。管路的连接采用快速接头
  。该接头采用钢球闭锁径向密封。接头内带有单向阀芯，接头分离时，能自动迅速地封闭管道，油
液不外漏。用户在使用过程中，不用任何工具就可快速拆装，并可任意接长。
