RCYTH 农村污水预处理标准​

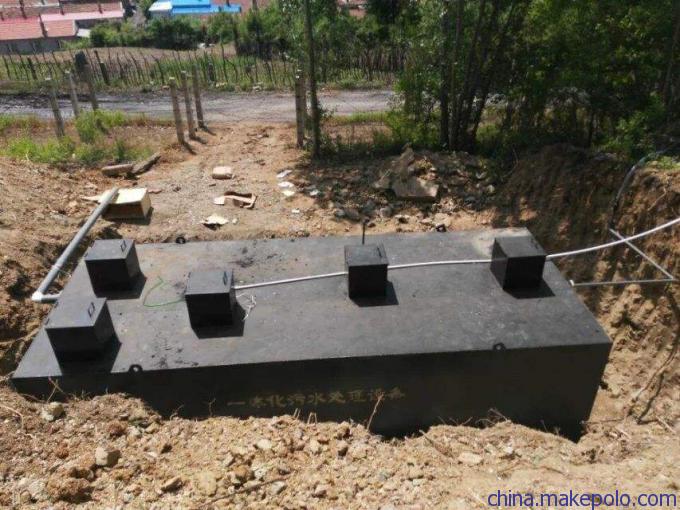

我公司在总结国内外一体化污水生活污水处理装置的基础上，开发出一种新型可地埋式一体化污水处理设备，设备材质选用Q235钢板，内外防腐处理。主要用于中小城市排水管网还不完善之污水需要处理的单位。污水处理工艺采用目前成熟的有氧生物处理法。
设备适用于宾馆、饭店、疗养院、办公楼、生活小区、*营房等生活污水处理；加装过滤单元，中水可回用于绿化浇灌，冲洗厕所等。

一体化污水处理设备按工艺流程，可分为七部分：1、调节、沉池（土建）2、接触氧化池单元3、二沉池单元4、消毒池单元5、污泥池单元6、曝气单元7、过滤单元组成。

该设备具有以下主要特点：
(1) 集有机污水处理过程于一体，占地面积少，可埋入地下、半埋或放置地上；
(2) 净化程度高，能耗低，工程投资省，整套系统产生污泥少；
(3) 采取全封闭结构，噪音低，异味少，对周围环境影响少；
(4) 自动化程度高，管理方便，不需要专人管理。

2.3 流程说明
废水自化粪池流出后首先经格栅去除较大颗粒悬浮物，然后进入调节池进行水质水量调节，之后，废水由提升泵打入一体化中水处理装置。一体化处理装置的生物工艺采用接触氧化，池中悬挂有大量填料易于微生物附着生长，增加了生物接触氧化池内的生物量，有利于生化反应的顺利进行。该工艺具有经济适用、技术成熟等特点。污水先进入厌氧池进行反硝化和磷的释放，然后进入好氧池进行硝化和磷的吸收，同时将有机物转变为无机物，好氧池曝气所需氧气由鼓风机供给。经过生化的污水自流入沉淀池，经过沉淀后排放。一体化装置内的污泥定期外运。

2.4 主要建、构筑物尺寸及设计参数
1 隔栅池
安装细格栅并定期人工清理隔离物，尺寸0.5×0.8×1.5。选用格栅间隙3~8mm ，材质不锈钢。

2 调节池
用于排出污水的收集均质，由于公共厕所的使用具有时间性，污水集中在晚上几个小时进行排放，故设计停留时间为24h。平面尺寸2m×4m，有效水深2.5m，有效容积20m3，地下钢砼。
配置潜水式排污泵两台，Q=0.85m3/h，H=10.0m，一用一备，用于废水的提升。

3 一体化污水处理设备

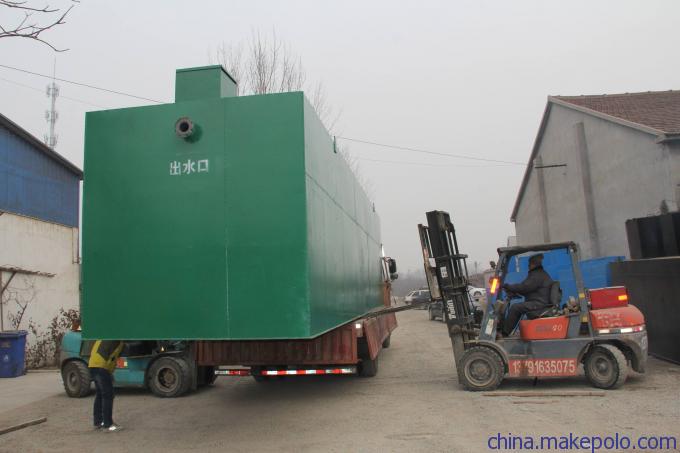

一体化污水处理设备尺寸3.5×2.0×3.0m，材质选用钢板，内外防腐处理。内层防腐用3mm厚环氧树脂，外层用涂料。
(1) 生物接触氧化池
生物接触氧化池分为缺氧池和好氧池两格，总设计停留时间16h。其中厌氧池停留时间4h，平面尺寸2.0m×0.7m，有效水深2.5m，总深3m，有效容积3.4m3，池内置弹性立体填料，用于厌氧微生物的生长；好氧池停留时间12h，平面尺寸2.0m×2.0m，有效水深2.5m，总深3m，有效容积10m3，池内置弹性立体填料及微孔曝气器，为好氧微生物提供生长场所及所需氧源。
 (2) 沉淀池
沉淀池平面尺寸2.0m×0.5m，有效水深2.0m，有效容积3.2m3，沉淀时间1.9h。
(3) 污泥池
污泥池平面尺寸2.0×0.3m。
"A/O工艺优点
1.2.1节省能源消耗：生物硝化、脱销所需的氧量，主要包括消化过程、内源呼吸和降解有机物时的需氧量。A/O工艺在脱销的同时降解有机物，使需氧量大大减少，是节能型的生物处理系统。
1.2.2污泥沉降性能好：为了维护较高的消化率，反应停留时间笔普通活性污泥法长，会发生微生物内源呼吸，污泥增长率低，剩余污泥量少，消化过程高，沉降性能好。
1.2.3节省水处理药剂：在A/O工艺中，脱销过程脱除1mg/l的NO3-N可产程3.75mg/l的碱度，硝化过程硝化1mg/l的NH4-N需消耗7.141mg/l的碱度，整个系统的碱度可以互相弥补，不必加碱中和，苑污水中的有机物作为脱销时的氢供给体，不用外加碳源。

"【适用范围】：
1宾馆、饭店、疗养院、医院等；2住宅小区、村庄、集镇等；3车站、机场、码头、船舶等；4工厂、矿山、景区等；5与生活污水类似的各种工业有机废水。
"【订购生产流程】：
1. 接受客户基本信息2. 设计处理工艺3. 进行技术论证并通过论证4. 签订合同5. 生产-检验-合格-发货6. 安装-调试-交付使用。
1) 一体化污水处理设备又称地埋设备、地埋式一体化污水处理设备，属于生物处理设备。
2) 溶气气浮机又称气浮设备、气浮装置等，属于物理筛选设备。
3) 全自动加药装置加药装置是化学药剂添加系统设备的简称，属于化学处理设备。
4) 二氧化氯发生器是二氧化氯消毒的气体的现场制取装置，属消毒设备。
5) 其他污水处理设备二氧化氯投加器、缓释消毒器、斜管沉淀池、固液分离机、板框压滤机等。

城市废水回用的处置流程和技术，由此开发了许多废水处置的新工艺，如吸附生物降解(AB)工艺，序批式间歇反响器(SBR)、膜别离活性污泥法、氧化沟工艺等。地埋式一体化污水处理设备适用于住宅小区、村庄、村镇、办公楼、商场、宾馆、饭店、医院、高速公路、铁路、工厂、矿山、旅***景区等生活污水和与之相似的屠宰、水产品加工、食品等中小型范围工业有机废水的处置和回用。经该设备处置的污水，水质到达国度污水处置综合排放规范一级A规范。

生活污水处理设备其中工作原理是在A级，由于污水有机物浓度很高，微生物处于缺氧状态，此时微生物为兼性微生物，它们将污水中的有机氮转化分解成NH3-N，同时利用有机碳作为电子供体，将NO2-N、NO3-N转化成N2，而且还利用部分有机碳源和NH3-N合成新的细胞物质。所以A级池不仅具有一定的有机物去除功能，减轻后续好氧池的有机负荷，以利于硝化作用的进行，而且依靠原水中存在的较高浓度有机物，完成反硝化作用，最终氮的富营养化污染。在O级，由于有机物已大副度降低，但仍有一定量的有机物及较高NH3-N存在。为了使有机物得到进一步氧化分解，同时在碳化作用处于完成情况下硝化作用能顺利进行，在O级设置有机负荷较底的好氧生物接触氧化池。在O级池中主要存在好氧微生物及自氧型（硝化菌）。其中好氧微生物将有机物分解成CO2和H2O；自养型（硝化菌）利用有机物分解产生的无机碳或空气中的CO2作为营养源，将污水中的NH3-N转化成NO 3-N、NO 3-N，O级池的出水部分回流到A级池，为A级池提供电子接受体，通过反硝化作用最终氮污染。由于污水排放量及排放浓度变化量较大，且机械杂质较多，因此在污水处理前设一套机械格栅，用以去除大颗粒的机械杂物，经格栅去除后的污水进入调节池，调节池用以调节水量及水质，调节池内的污水由潜污泵提升进入后级A/O生化系统，A段为缺氧工段，O段为好氧工段。本工艺采用A/O缺氧、好氧工艺联合处理工艺，将三段氧化流出的一部分混合液回流至缺氧池前端，以达到硝化脱氮的目的。

一体化设备主要特点：

1、污水处理设备中的AO生物处理工艺采用推流式生物接触氧化池，它的处理效果优于完全混合式或二、三级串联完全混合式生物接触氧化池。并且它比活性污水池体积小，对水质适应性强，耐冲击性能好，出水水质稳定，不会产生污泥膨胀。同时在生物接触氧化池采用了新型组合填料，它具有实际比表面积大，微生物挂膜、脱膜方便，在同样有机负荷条件下，比其他填料对有机物的去除率高，能提高空气中的氧在水中溶解度。由于在AO生物处理工艺中产用了生物接触氧化池，其填料的体积负荷比较底，微生物处于自身氧化阶段，因此产泥量较少。此外，生物接触氧化池所产生污泥的含水率远远底于活性污泥池所产生污泥的含水率。因此，污水经WDM系列污水处理设备后所产生的污泥量较少，一般仅需90天左右排一次泥。AO系列污水处理设备可埋入地表以下，地表可作为绿化或广场用地，因此该设备不占地表面积，不需盖房，更不需采暖保温。

2、AO系列污水处理设备由五级池子组成，采用内衬玻璃钢4mm，防腐寿命可达20年以上。

3、AO系列污水处理设备中的AO生物处理工艺采用推流式生物接触氧化池，它的处理效果优于完全混合式或二、三级串联完全混合式生物接触氧化池。并且它比活性污水池体积小，对水质适应性强，耐冲击性能好，出水水质稳定，不会产生污泥膨胀。同时在生物接触氧化池采用了新型组合填料，它具有实际比表面积大，微生物挂膜、脱膜方便，在同样有机负荷条件下，比其他填料对有机物的去除率高，能提高空气中的氧在水中溶解度。

4、由于在AO生物处理工艺中产用了生物接触氧化池，其填料的体积负荷比较底，微生物处于自身氧化阶段，因此产泥量较少。此外，生物接触氧化池所产生污泥的含水率远远底于活性污泥池所产生污泥的含水率。因此，污水经WDM系列污水处理设备后所产生的污泥量较少，一般仅需90天左右排一次泥。

5、AO系列污水处理设备采用了低噪音回转风机，使设备运行时的噪音低于60分贝，减轻了对周围环境的影响。减轻了噪音、降低了能耗，节约了运行费用。

6、AO系列污水处理设备配有土壤脱臭设施。其利用钢筋混泥凝土结构池体上部空间设置改良土壤及布气管，当恶臭成份通过土壤层溶解于土壤所含的水份中，进而于土壤的表面吸附作用（或排入下水道排放）及化学反应转入土壤，最终被其中的微生物分解而达到脱臭目的。（本次采用的是直接接入调节池）

7、AO系列污水处理设备配套全自动电器控制系统及设备损坏系统，设备运行可靠。每天必须要有人看护，需专人管理，平时必须每月或每季度的维护和保养看护。只有我们愿意打开心内的窗，才会看见心灵的宝藏；只有我们愿意打开心内的窗，才会看见门外清明的风景；只有我们愿意打开心内的窗，人间的繁花满树与灯火辉煌才会一片一片飘进窗来；只有我们愿意打开心内的窗，我们才能坦然勇敢走出门去，一步一步走向光明的所在。有了执著，生命旅程上的寂寞可以铺成一片蓝天；有了执著，孤单可以演绎成一排鸿雁；有了执著，欢乐可以绽放成满圆的鲜花。
​

工作原理： 曝气生物滤池是接触氧化和过滤结合在一起的工艺，是普通生物滤池的一种变形方式。由于填料细小，过滤作用强，因此出水不再进行沉淀。其核心技术是采用多孔性的滤料作为生物载体，单位体积的生物量数倍于活性污泥法，因此具有处理负荷高，池体体积小，占地省的特点。此外，曝气过程中气泡行程长，气液接触时间长，经滤料多次剪切，氧的利用率高，能耗低。

深度处理中生物滤池运行的基本原理如下：原污水处理厂生化池出水经沉淀后，通过滤池进水管进入滤池底部，并向上流经填料层的缺氧区，一方面反硝化细菌利用进水中的有机物将进水中的NO3－N转化为N2，实现反硝化脱氮；另一方面，SS通过一系列复杂的物化过程被填料及其上面的生物膜吸附截流在滤床内。经过缺氧区处理的污水进入好氧区，进一步降解有机物和发生硝化作用，同时继续去除SS。以SS形态被截留在滤床内的有机物和被生物膜吸附的有机物实际被降解的时间接近一个运行周期（通常一个运行周期为1d左右）。随着过滤的进行，填料层生物膜增厚，截留的SS不断积累，过滤水头损失增大，达到一定值后进行反冲洗。反冲洗采用气水反冲。如果对出水磷要求较高，可在滤池进水中投加药剂，经滤床截流达到除磷的目的。

工艺流程说明
1、格栅去除污水中8mm以上固体物，栅隙为8mm，保证后续处理装置稳定运行。
2、污水经去除8mm以上固体物后进入调节池，调节对污水的水质、水量进行调节，调节池中设潜水排污泵，对污水进行提升。
3、生化处理部份采用A/O处理工艺，为一体化污水处理设备，该处理工艺是一种应用较为广泛比较成熟的处理工艺方案，该方案有较高的有机污染物的去除率，不仅能有效降除BOD5，而且能有效去除氨氮。
4、采用缺-好氧选择池，在缺氧条件下有机污染物在微生物的作用下水解酸化，同时该缺-好氧选择池可根据季节性工艺运行需要控制氧量供给，使该池可作为缺氧池，亦可作为好氧池，从而达灵活操作控制，且保证处理效果满足处理要求。
5、采用生物接触氧化池，通过控制各阶段曝气量使池内保持高的溶解氧和优良的生物菌群与有机污染物接触反应环境，为有机污染物的降除，创造了适应环境，污水中的有机污染物质被填料上的各类生物菌群氧化分解为二氧化碳和水，得到去除。
6、采用竖流式沉淀池作为二沉池，该池主要为澄清接触氧化池出水中含有的脱落生物菌群和其他一些不溶性物质，为此沉淀池的设计采用合理的设计参数，从而提高了澄清效果。上清液水质达标，直接排放。沉淀污泥一部分回流入缺-好氧选择池，一部分进入污泥池。
7、二沉池出水进入中间水池，并在该池投加消毒剂，杀灭细菌。同时在该池内设置过滤提升泵，由泵提升进入过滤器，进一步截留去除残留悬浮物。当过滤器内的压差大于0.05Mpa时，启用反冲水泵，对过滤器进行反冲洗，恢复过滤器的过滤能力。
8、过滤器出水进入到回用水池，由回用泵提升出水进行回用。
9、污泥池提供一定容积容纳剩余污泥，池中设置曝气搅拌系统，对污泥进行好氧消化，大大减少污泥体积，上清液回流入调节池，进行再处理，防止二次污染产生。


一、型号规格：本公司生产的地埋式生活污水处理设备有WFH-A型模块式、WFH-F型玻璃钢两大系列，处理量0.5～50m3/H共30多种规格。
二、主要特点： 1、可埋入地表下 2、全自动控制，不需人员管理 3、无污泥回流 4、操作简单、维护方便 5、噪声低，无异味 6、使用寿命长
三、地埋式污水处理设备适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部*、水产加工厂、牲蓄加工厂、乳品加工厂等生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品、化工等行业的有机污水处理，主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用。
 四、工艺说明 WFH-A 型设备的设计主要是针对生活污水和与之类似的工业有机污水的处理。其主要处理手段是采用目前较为成熟的生化处理技术——接触氧化法，水质参数按一般生活水水质，进水BOD 20Omg/l，出水BOD 20mg/l指标设计，总共有六部份组成：(1)初沉池；(2)接触氧化池；(3)二沉池；(4)消毒池、消毒装置；(5)污泥池；(6)风机房、风机。 现分别论述如下：

 (1)初沉池：设备初沉池为竖流式沉淀池，污水在沉淀池的上升流速为0.6-0.7毫米/秒，沉淀下来的污泥用空气提至污泥池。
     (2)接触氧化池：初沉后水自流至接触池进行生化处理，接触池分为三级，总停留时间为 1小时以上。加强型设备接触氧化时间可达6小时，填料为新颖梯形填料。易结膜、不堵塞。填料比表面积为160m2/m3，接触池气水比在12:1左右。
     (3)二沉池：生化后污水流到二沉池，二沉池为二只竖流式沉淀池，它们并联运行。上升流速为O.3-0.4毫米/秒。排泥采用空气提升至污泥池。
     (4)消毒池及消毒装置：消毒池按规范：“TJI4—74”标准为30分钟，若是医院污水，消毒池可增加停留时间至1-1.5小时，采用固体氯片接触溶解的消毒方式，消毒装置能根据出水量的大小不断改变加药量，达到多出水多加药，少出水少加药的目的。其它消毒装置可另行配制。
     (5)污泥池：初沉池、二沉池的所有污泥均用空气提至 WJY-A的污泥池内进行好氧消化。污泥池的清液回流至接触氧化池内进行再处理。消化后剩余污泥很少，一般1-2年清理一次。清理方法可采用吸粪车从污泥池的检查孔伸入污泥底部，进行抽吸外运即可。
     (6)风机房、风机：设备 WFH-A的风机房设在消毒池的上方，进口采用双层隔音，进风口有消声器、风机过滤器，因此运行时无噪音。风机采用二台L型罗茨鼓风机，能自动交替运行。单台风机运行寿命30000小时左右。
​​

效率高：意味着低耗能，专业优化的水力仿生设计叶片结构;运行流场排斥刚性及柔性异物接近，确保长期通畅运转，提高使用寿命;如与周边工序配合则可同步提高各自处理效果。
质量高：部件、材质选择标准高，进口轴承以及防雾罩电机，电机绕组绝缘等级为F级，防护等级为IP68级;两道材质为碳化钨-碳化硅的机械密封，紧固配件为不锈钢。
模块化：聚集性的机体设计、简约安全的支承安装系统(可免预埋)，使安装，检修，保养便于灵活操作并且节约自然和社会资源
安全化：整体密封，分部保护，多护层软电缆密闭连接腔体，可控弹性设计，防止漏电、漏水、松动;装配过热及泄漏保护装置
美观型：整体流线型设计，黄金分割思想融入其中，做工考究，抛光处理

系统机械结构总体技术要求
1、整套设备在长期较低的负荷条件下：BOD5≤50ppm，SS≤100ppm，其出水水质也应完全满足要求。
2、整套设备有较强的抗冲击负荷能力，当进水流量达到最大流量，且进水水质达到上限指标时，仍保证出水水质。
3、卖方根据进出水水质、水量要求，以生物处理工艺为基础合理设计整套工艺系统。卖方所采用的工艺流程和设备是成熟可靠，由多个工程实践证明并经国家或省部级权威部门的鉴定或批准的。整套工艺至少包括：初沉池、生物处理单元（至少包括二级）、二沉池、消毒池、污泥池等。
4、污泥池储泥时间为300天。
5、整套系统便于运行调试，系统停运后可不经调试直接投运。
6、生活污水一体化处理系统的风机（如有）等所有机械设备集中布置在一个单元内便于运行管理，电气控制设备布置在附近的设备间内。该单元按国家有关规定设计足够的通风设施。并设有便利的直通室外的巡视检修通道，如有爬梯，则爬梯的角度不超过45o。设备布置应考虑运行、维修人员的操作条件。整套设备设置足够的供安装、运行、检修用的人孔、爬梯、和通道。
7、系统内所配所有转动机械设备（如水泵、风机等）有良好的运行业绩，并获国家或省部级以上优质产品称号。水泵、风机的噪声、振动指标满足国家有关规定，否则设相应的防噪减振措施。风机出口采用双层隔音，运行噪音在距风机中心1.5m范围≤80dB。
8、风机和中间提升泵（如有）各2台，1用1备。
9、系统内所配电动机和所有电气控制设备设有防潮措施。
10、生物处理系统内的填料选用易结膜、易脱膜、轻质、高强度、防腐蚀、空隙率高的弹性填料。
11、沉淀池采用竖流式接触沉淀池，内设空气反洗装置。
12、一体化污水处理系统要求具有自动（手动）功能，可实现无人值班、全自动控制运行。卖方的控制系统可根据处理后水池的水位启停增压污水泵以及曝气、鼓风等所有有关设备，使出水水质达到要求。正常情况，污泥采用人工抽取。处理后生活污水经过增压泵排放到河流中。风机、增压泵可连续运行，定时自动互换。并设有设备故障声光报警，液位超高、过低声光报警，低负荷自动睡眠运行，高负荷自动满负荷运行。
13、增压污水泵采用不锈钢材质的潜水泵。
14、钢板的焊接严格执行《焊接标准》GB9850-80中的有关规定。卖方应提出防腐方案并负责施工。油漆总的成膜厚度不小于450um。
15、卖方应详细说明具体的工艺特点，性能保证，设备主要材质、运行情况。卖方应提供所有设备的设计、制造、试验等专业标准。
16、所有处理装置材质的选择适合于所规定的输送介质要求。
​
