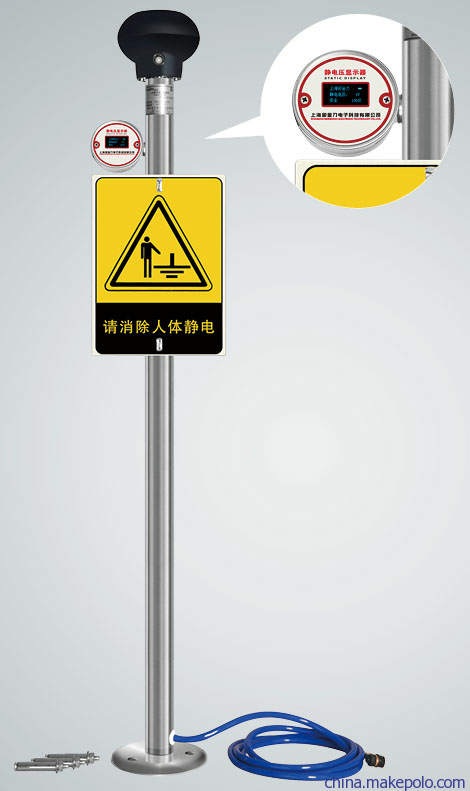

KD-PSA-D型人体静电释放报警器（电压数显款）

说明书

产品简介：

　  KD-PSA-D（电压数显款）本安型人体静电释放报警器，是用于解决石油化工等易燃、易爆的危险场所中作业人员静电安全问题的专用设备，在导除静电的同时能实时检测并显示人体静电压，当电压值高于150V时，发出声光报警提示。其触摸球头采用静电亚导体材质，能够延长静电释放时间，大大降低瞬间静电能量，触摸释放静电过程不会产生电火花，能够规避引发火灾爆炸事故的危险。在人体静电释放期间，不会对人体产生电击感，目前已普遍替代了传统的不锈钢导静电产品。

主要特性:

1.触摸球头采用亚导体材质制成，能防止人体接触的瞬间产生电火花；

2.放电过程缓慢而且匀压、匀流，过程不产生火花，无被电击感，保障使用安全及舒适；

3.当人体静电压超标时发出声光报警提示（报警电压：150V）；

4.接地线检测功能，当接地线断路时发出声光报警提示；

5.超低功耗设计，正常使用期间无需更换电池；

6.电量指示；

7.工作计次；

应用场合：

为了您的生产安全，建议您在以下场所使用KD-PSA-D型人体静电释放报警器：

1.油库及铁路发油平台、储罐扶梯口和罐区入口等场所；

2.泵房、油品储运周转时需要消除人体静电的场所；

3.加油站卸油口、自助加油站、自动加油机旁等场所；

4.其他需要消除人体静电后作业的场所。

电气参数：

机械参数：

安装方法：

立柱的安装方式

步骤一：用冲击钻在地面上打出三个孔，直径8mm，深10cm；

步骤二：用膨胀螺栓固定立柱。

接地线的安装方式

正确：两个M8螺栓叉开连接；

错误：单螺栓叉开两侧连接；

错误：单螺栓单侧重叠连接。

技术要求：

1.请务必确保产品接地可靠，并定期检查；

2.请将本设备安装于方便使用的位置。

产品安装维护的注意事项：

防爆电气设备的安装维护应符合GB3836.15-2000 《爆炸性气体环境使用电气设备  第十五部分：危险场所电气安装（煤矿除外）》标准相关规定。经防爆检验合格的产品不能随意更改影响防爆性能的元器件和结构。

工作状态指示：

系统亮红灯，转闪绿灯，正常放电，完毕熄灯，数显表显示电压，正常静电释放；

系统常亮黄灯，持续滴滴声，检查接地状况；

系统亮红灯，表显危险电压，静电压超标，释放完毕后回归正常。

参考国标：

1.GB12158-2006《防止静电事故通用导则》

第3.2条：静电亚导体，在任何条件下，体电阻率大于1×106Ωm小于1×1010Ωm的物料及表面电阻率大于1×107Ω小于1×1011Ω的固体表面。

第6.1.2条：对于某些特殊情况，有时为了限制静电导体对地的放电电流，允许人为地将其泄漏电阻值提高到1×104Ω小于1×106Ω，但最大不得超过1×109Ω。

2.GB50074-2002《石油库设计规范》

第14.3.13条：下列甲、乙、丙A类油品（原油除外）作业场所，应设消除人体静电装置：

1 泵房的门外。

2 储罐的上罐扶梯入口处。

3 装卸作业区内操作平台的扶梯入口处。

4 码头上下船的出入口处。

3.Q/SY1431-2011《防静电安全技术规范》
