供应国产GTJ-R800一体式混凝土钢筋扫描仪（销售代理：深圳市宇凯科技有限公司）

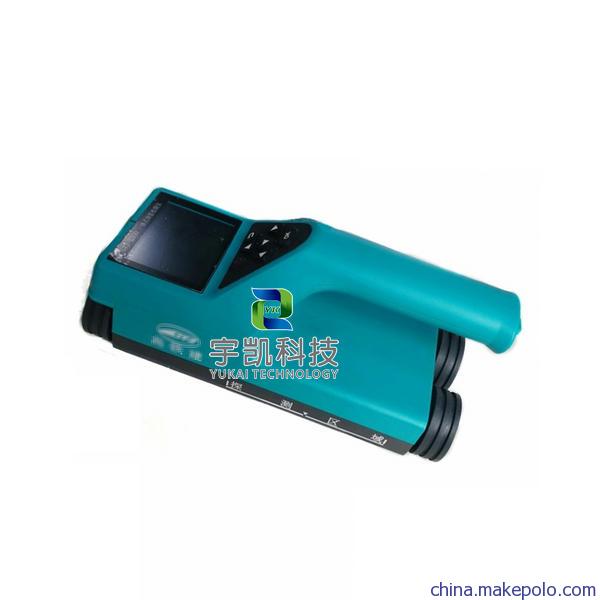

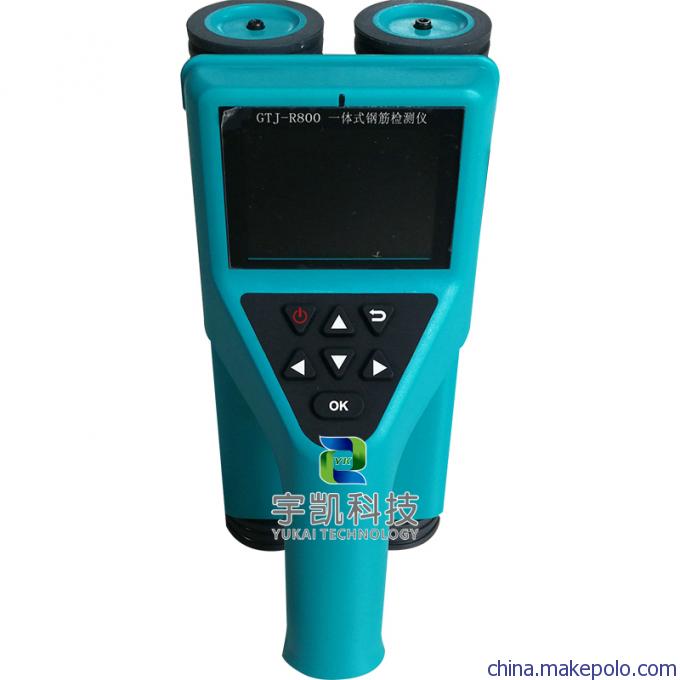

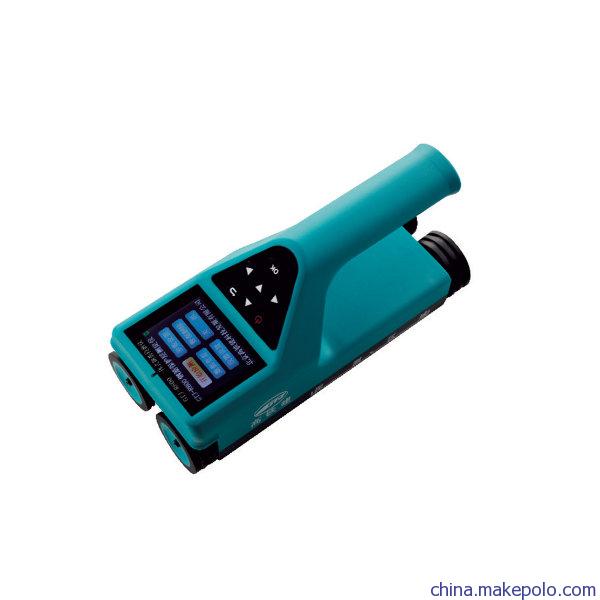

供应国产GTJ-R800一体式混凝土钢筋扫描仪产品介绍：

GTJ-R800钢筋扫描仪是一款可用于对现有钢筋混凝土工程及新建钢筋混凝土结构施工质量检测仪器，它可确定钢筋的位置、布筋情况，可根据已知直径检测混凝土保护层厚度，具有钢筋布置扫描功能。此外，也可对非磁性和非导电介质中的磁性体及导电体的位置进行检测，如墙体内的电缆、水暖管道等。该仪器是一种具有自动检测、数据存储和输出功能的智能型无损检测设备。检测结果符合《混凝土结构工程施工质量验收规范》GB50204-2002，对钢筋保护层测定仪的要求。

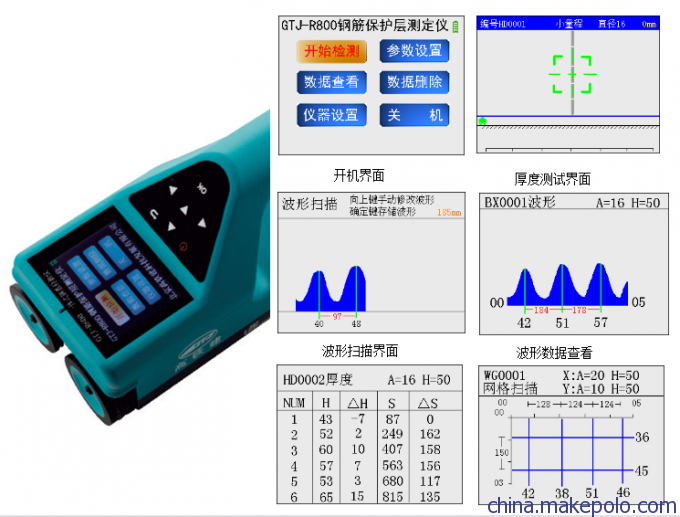

仪器操作界面：

供应国产GTJ-R800一体式混凝土钢筋扫描仪产品特点：

1.已知直径下检测钢筋的保护层厚度；

2.未知直径下估测钢筋直径及该直径下保护层厚度；

3.检测混凝土结构中钢筋的位置及走向；

4.检测某一测面（或测线）下钢筋的保护层厚度，并显示网格（或剖面）图象；

5.仪器自校正功能；

6.检测数据的存储、查看及删除功能；

7.存储卡存储，数据传输更加方便、快捷。

供应国产GTJ-R800一体式混凝土钢筋扫描仪技术参数：

钢筋直径设置范围：φ6mm至φ50mm

检测范围：

保护层厚度最大允许误差	小量程	大量程
±1(mm)	6-59mm	6-59mm
±2(mm)	60-69mm	60-69mm
±4(mm)	70-90mm	70-119mm
±6(mm)		120-180mm

直径估测适用范围：φ6mm至φ32mm

直径估测最大误差：±1规格

剖面网格：图形+数字显示

存储数量：2000构件*1000测点

供电方式：锂电池

工作环境温度：-10℃至40℃

体积：220×93×110mm

重量：0.6kg

工作原理：

钢筋仪由主机系统、信号发射系统、信号采集系统以及人机接口四大部分组成。信号发射系统在主机的控制下，产生一定频率的激励信号激励探头，仪器在其周围感生出一次磁场，当仪器在走过钢筋区域时，钢筋感生出二次磁场，信号采集系统接收并转换为数字信号，送入主机系统进行处理，判定钢筋的位置和保护层厚度。

供应国产GTJ-R800一体式混凝土钢筋扫描仪操作说明：

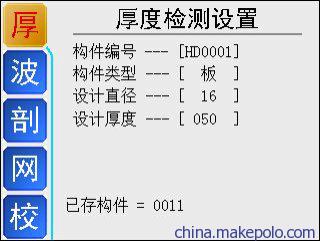

一、厚度检测：

在主菜单中选择开始检测，进入检测设置界面，上、下键选择不同方式测量，从上到下依次对应的是厚度检测、波形扫描、剖面检测、网格检测和仪器标定。

二、波形扫描：

在主菜单中选择开始检测，进入检测设置界面，上、下键选择不同方式测量，从上到下依次对应的是厚度检测、波形扫描、剖面检测、网格检测和仪器标定。当选择波形扫描时如下图示：



波形扫描设置中，默认情况下，构件编号是在上次存储的构件编号上加1，其他参数默认为上次存储的构件参数。在波形扫描设置界面中，若构件参数不需要修改，按OK键进入测试界面，如图2.5所示。若需要修改构件参数，按右键进入构件参数选择界面，上下键选择需要修改的构件。再按右键进入参设置界面，按上下键修改参数，按OK键确定修改并返回构件参数选择界面。

三、剖面检测：

在剖面扫描界面，首先进行波形扫描，将仪器放在被测物体表面向右匀速缓慢移动开始测量。按左右键可以查看本次扫描的完整波形。完成一次波形扫描后，若发现程序判断的钢筋位置有误，可按上键进行手动修正，具体步骤参照波形扫描中的手动修改部分。

四、网格检测：

在网格检测界面，首先进行网格水平扫描，将仪器放在被测物体表面向右匀速缓慢移动开始测量。按左右键可以查看本次扫描的完整波形。完成一次网格水平扫描后，若发现程序判断的钢筋位置有误，可按上键进行手动修正，具体步骤参照波形扫描中的手动修改部分。按OK键存储本次扫描结果。

五、仪器标定：

当检测值和实际值不符或检测条件发生变化时应该进行仪器标定。在检测设置界面选择仪器标定设置。将仪器必须放置在空气中，且要远离钢筋和强磁场，按OK键开始标定。标定完成后会提示“标定完成，按任意键退出”，此时按任意键退出仪器标定界面。

六、维护及保养：

1.检查是否电量充足。主机开机后，主屏幕上显示电池电量为空时，请进行充电。

2.请勿将仪器及配件放入水中或用湿布擦洗！请勿用有机溶剂擦洗仪器及配件！请用干净柔软的干布擦拭仪器和配件。请用干净柔软的刷清理插座。

3.仪器和探头长期不用，充电电池会自然放电，导致电量减少，使用前应再次充电。
