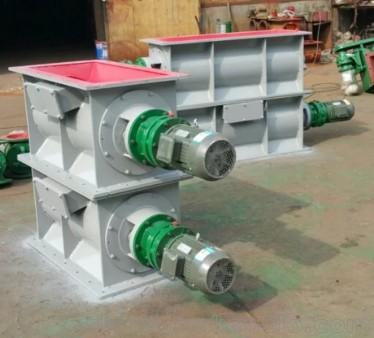

（三）YJD-B星型卸料器

星形卸灰阀内部结构:　

1.通过采用行星转动原理,输入输出轴在同一轴线上,而且有与电机直联一体的独特性,因而结构紧凑造型美观新颖、体积小、重量轻.

2.密封性能优越、给料均匀稳定、卸料运行平稳、噪声低、故障少、使用寿命长、耐磨性高.

3.轴承、齿箱、远离阀体、避免高温灰尘的影响,前后端盖密封性能好,防止灰尘外泄,延长机动件、润滑系统的使用寿命。

4.过载能力强,耐冲击惯性力小,适用于起动频繁和反正转.

5.根据用户需要配置特殊专用电机,如防爆、调频、调速、船用电机等，以满足用户特殊要求.在材质上也可根据用户需要进行特殊加工,如耐高温、耐腐蚀、不锈钢、柔性叶片、防爆叶轮等.

YJD-B星型卸料器工作原理

星型卸料器又称旋转给料器、关风器，是由带有数个叶片的转子在圆筒形机壳内旋转，从上部料斗落入的物料，充塞在叶片间的空格内，随叶片的旋转而卸出。

二、性能优势及特点

1、加工精度高，具有锁气功能，可用于粉碎、分级系统的粉料定量供料器，又可作为分离、收尘等系统的卸料器，或用于压送式、吸送式气力输送系统。

2、带有压力平衡装置，可用在正压、负压输送系统。

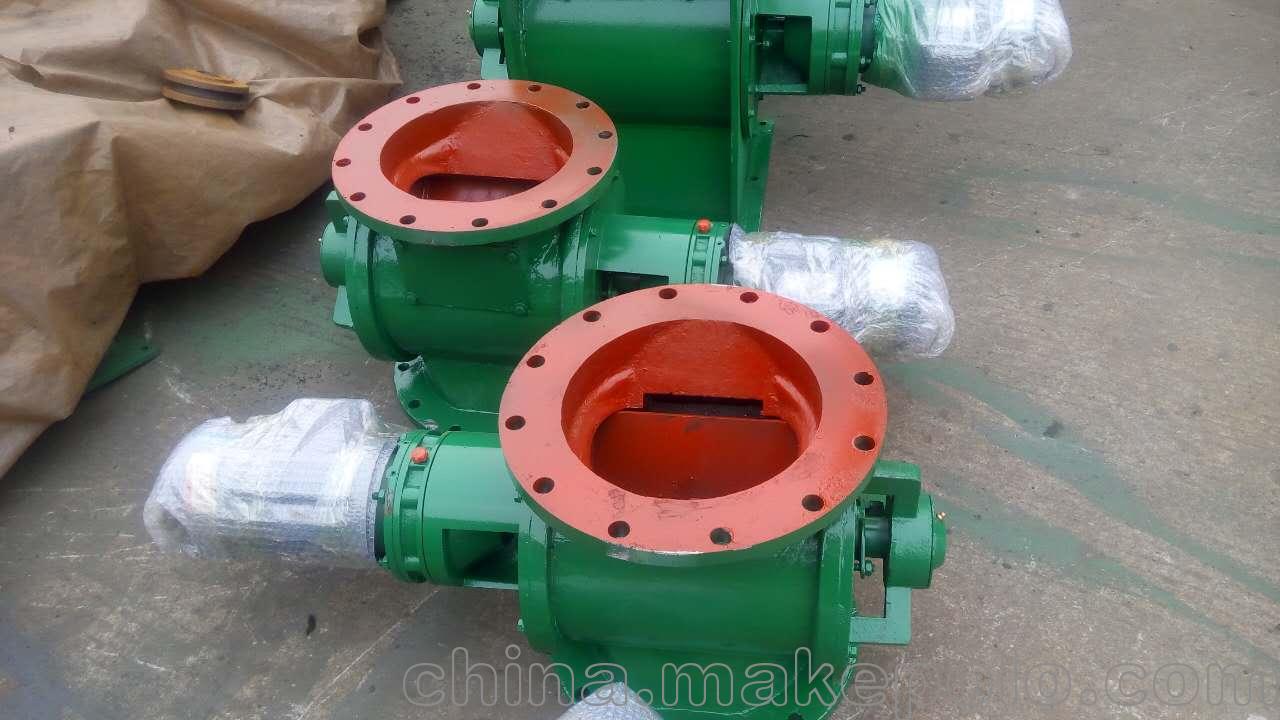

3、可采用铸铁、铸钢、不锈钢、钛钢等多种材质，法兰口可为方形或圆形等多种结构形式，满足用户不同需求。

YJD-B星型卸料器可以用在收集物料系统中，作为料仓的卸料器。星型卸料器是目前国内最先进的卸料装置，常用在除尘系统中作为除尘系统的重要设备之一。

适用于粉尘，小颗粒物料，深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目择优选用。当上部料仓的物料靠自重落下充填在叶片之间的空隙中，随叶片的旋转而在下部卸出。因此，星型卸料器可以定量而连续地卸料。

常用在气力输出系统中，对于压力输出系统或负压输出系统，星型卸料器可以均匀，连续地向输料管供料。以保证气力输出管内的气、固体比较稳定，从而使气力输送能正常工作，同时，又能将卸料器的上、下部气压隔断而起到锁气作用。因此，星型卸料器是气力输送系统中常用的重要部件。

耐温型它所输送物料的温度可达280°C两端轴承与叶轮有一定隔离，能防止超细粉料与轴承接触。耐高温型卸料器输送物料的温度可达500°C，采用链轮连接。减速机和卸料器壳体有一定的距离。

特点：

1、由于轴承、齿箱离开壳体一段距离，对于高温、润滑都有较大改善。

2、本厂也可按用户要求设计制造。（支架联轴器皮带链条传动）

3、本产品采用00号减速机专用润滑脂，请定期检查，加油。

4、结构紧凑，造型美观，使用方便。

5、运转平稳，噪音低。
