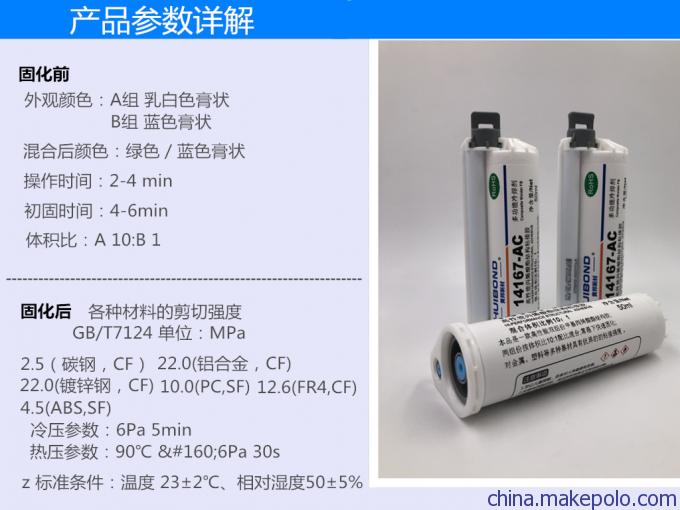

HUIBOND 14167-AC结构胶是一款高性能双组份甲基丙烯酸酯结构胶，两组份按体积比10:1混合。本品不需要对基材表面做严格处理，常温下快速固化，对金属、塑料等多种基材具有优异的的粘接强度


使用方法和注意事项：
(１） 选用静态混合头：推荐使用3-16 或5-16（3 或5mm 内径，16 节混合节）的用于10:1 产品的静态混合头。
(２） 混合：在装静态混合头前，现将A、B 组分对齐。扣动扳机3-4 次让胶体填充混合头。打出第一份混合头内的胶，确认混合和固化质量。用于粘结的胶的颜色应该是均匀的。
(３） 温度的影响：环境温度和胶体温度都会影响到两组份的粘度、混合质量工作时间、固化速度和固化质量。在18℃-28℃下使用，能确保一致的固化效果。高温会加速固化速度
缩短工作时间。确保在工作时间内粘结。低温对胶的应用会有更显著的影响，应用温度最好不低于15℃。
(４） 使用量的影响：由于固化过程是放热的，并且由于自加速现象，大量混合后的胶会放出过量的热，这会使胶体内的成份蒸发，导致固化后的胶体有龟裂和空隙。确保用于粘结的缝隙不超过胶的填充能力。
(5） 氧的影响：氧会对丙烯酸酯结构胶的固化有阻聚作用。尽管HUIBOND 14167-AC受空气中氧的影响不明显，但最好避免在富氧的环境中使用。


注意事项：本品含甲基丙烯酸成分，应放置在儿童拿不到的地方。使用完请盖好放置。尽量避免皮肤、眼睛接触，如不慎接触皮肤可用肥皂尽快洗涤，接触眼睛后可用大量清水冲洗15 分钟并尽速就医。本品不可吞食。另外：因本品固化很快，大量混合时产生很多热量，可能会伴有气体，蒸汽等挥发物的释放。为此，每次在混合时应以操作时间内能用完的数量为限，并将粘结厚度控制在0.95cm 以内。
温度的影响：本品在18．3℃-26．6℃下施工能达到最理想的固化效果，低于18．3℃固化减慢，超过26．6℃固化加快。主剂和固化剂的黏度也受温度的影响，为确保在计量/混合设备中混合效果的一致性，两组分在储存时的温度要保持恒定。
