一,产品概述(General Description)

  CXLE8381/A/B是一款高精度非隔离型LED恒流驱动芯片，可以通过外部
引脚来选择分三段和四段作开关分段调光。芯片工作在电感电流临界连续和断续模式，
适用于85Vac～265Vac全范围输入电压的非隔离型LED恒流电源。
     当CXLE8381/A/B采用四段调光时，第一次开关上电输出电流时100%，第二
次开关输出电流则变为50%，第三次开关输出电流变为25%，第四次开关则变为 12.5% 。
如果芯片设置在三段调光则分别为100%，50%，12.5%。当开关关闭的时间超过 5S，再
次加电时芯片就会重启到第一次上电100%输出电流状态。
     CXLE8381/A/B芯片内部集成500V功率开关，芯片的工作电流极低，无需辅助
绕组检测和供电，只需要很少的外围元件，即可实现优异的恒流特性，极大的节约了系统
成本和体积。
    CXLE8381/A/B芯片内带有高精度的电流采样电路，实现高精度的LED恒流输出
和优异的线电压调整率，输出电流不随电感量和LED工作电压的变化而变化，实现优异的
负载调整率。
    CXLE8381/A/B 具有多重保护功能，包括 LED 开路/短路保护，ISEN 电阻短路
保护，欠压保护，芯片温度过热调节等。
    CXLE8381/A/B 采用 SOP-8/DIP-8 封装。
二.产品特点(Features)

四段、三段调光可通过外部管脚选择
内部集成500V 功率管
无需辅助绕组检测和供电
芯片超低工作电流
宽输入电压
LED开路保护
LED短路保护
ISEN电阻短路保护
芯片供电欠压保护
过热调节功能
三,应用范围 (Applications)

 LED​

   技术规格书（产品PDF)

     需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！

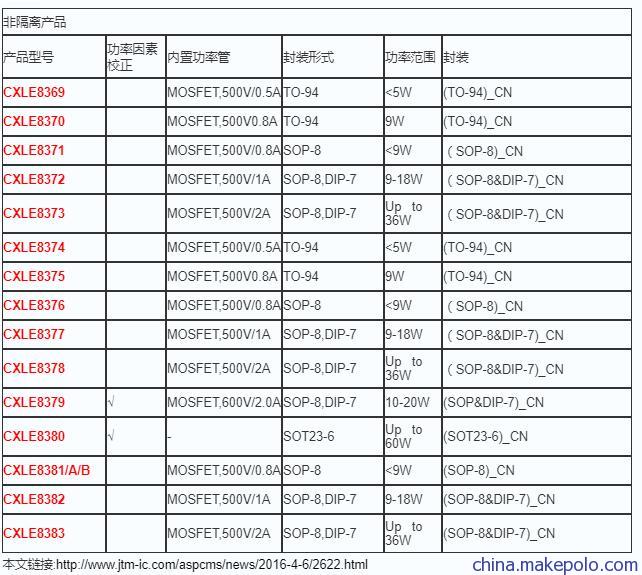

相关芯片选择指南
