HEULE好优利SOLO-自动型反向锪孔刀具

在一次装夹中完成正反向锪孔加工

无须翻转工件，SOLO刀具能在一次装夹中完成通孔正反面的锪孔及背面的台阶孔。在离心力的作用下，刀片能伸缩自如。SOLO的独特之处是它的操作方便，加工可靠。

优点

• 无须翻转工件，完成正反面锪孔或背面倒角（加工方向与预孔一致）。
• 根据客户的实际应用优化设计，达到高质量、加工可靠。
• 极为坚固的刀具系统，能够加工软，硬加工材料，即使是具有高度不连续的切削。
• 拥有有不同涂层不同规格的可更换刀片。
• 适用于任何可控转速的机床，不需要任何额外装置。

应用

SOLO刀具在保证工艺可靠性的同时完成正反面锪孔和背面沉孔加工。它能在不翻转工件的情况下完成背面的锪孔，不需要主轴正反转，不需要额外装置,不需要停转主轴，不需任何冷却压力控制或其它帮助。SOLO刀具能马上应用于任何的机型（加工中心,生产线,多主轴设备等）。

Solo刀片能径向伸出和缩回刀体，不会被铁屑卡住。其刀片能用手轻易更换，而不需要借助任何工具。控制装置完全密封，防止被油污铁屑等污染。拥有特殊的槽型及涂层的硬质合金刀片以及设计在刀体内直接作用于刀尖的冷却液保证了长久的刀具寿命.所有这些能保证大量生产时的可靠性和稳定性。

典型应用于沉头螺纹孔、拨叉零件、行星架、法兰类和其他有难加工沉孔的零件。

每把SOLO刀具都是根据客户要求定制的。加工孔范围d从6mm到25mm，可加工最大沉孔直径为2xd-1。

功能

锪孔加工方向同预孔。密封的控制装置内集成了两个离心重块。当主轴静止，离心重块定位在中心，当主轴转动，重块往外移动至接触到外圈，主轴停住时，重块间的弹簧把他们拉回中心。此相对运动以旋转的方式传递至刀杆中刀片驱动杆，以此驱动刀片径向伸出或缩回。以上运动经过严密设计，刀片伸出尺寸在出厂时已经设定，无法被外力改变。

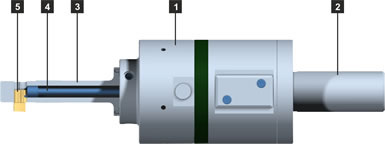

刀具说明

1. 1.     刀具控制单元
2. 2.     刀柄
3. 3.     刀片壳
4. 4.     刀片驱动杆
5. 5.     刀片

类别

SOLO刀具可以提供两种版本的产品。SOLO应用于较高的机加转速，SOLO2应用于较低的机加转速。

刀片壳、刀片驱动杆和刀片分别适用于不同版本的产品。
