产品简介：

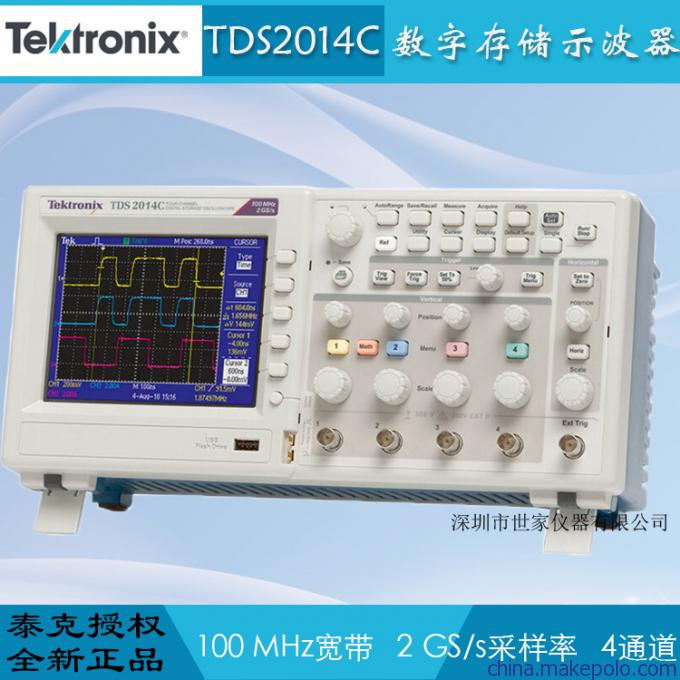

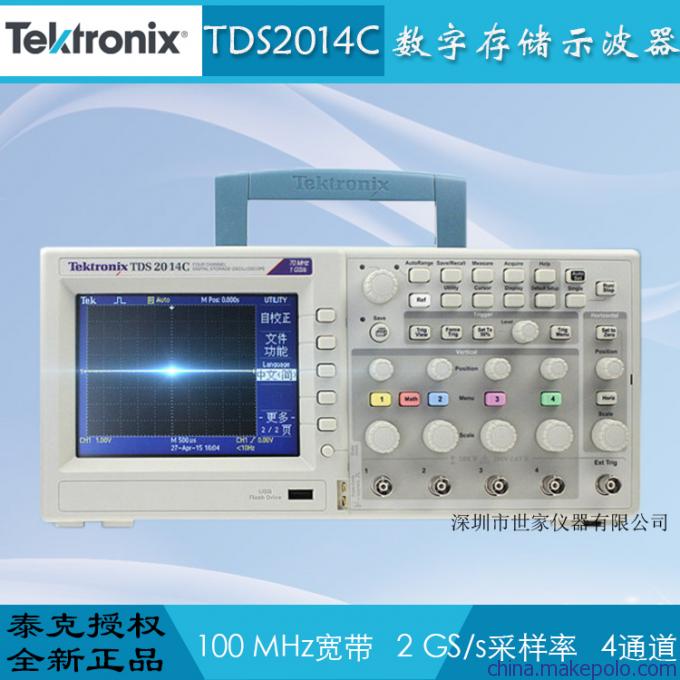

产品名称：TDS2014C 数字示波器
产品型号：TDS2014C
厂商名称：美国泰克
产品属性：数字示波器
商品描述：TDS2000C 数字存储示波器系列设计紧凑，性价比高。 TDS2000C 系列示波器集各种标准功能于一身，包括 USB 连接、16 种自动化测量、极限测试、数据记录和上下文相关帮助，助您事半功倍。
产品详细：
TDS2014C数字存储示波器系列设计紧凑，性价比高。TDS2014C系列示波器集各种标准功能于一身，包括 USB 连接、16 种自动化测量、极限测试、数据记录和上下文相关帮助，助您事半功倍。
主要性能指标· 200 MHz、100 MHz、70 MHz、50 MHz 带宽模式
· 2 通道和 4 通道型号
· 所有通道均实现高达 2 GS/s 的采样速率
· 全部通道均实现 2.5k 点记录长度
· 高级触发，包括脉宽触发和选行视频触发
主要特点· 16 个自动测量和 FFT 分析可简化波形分析
· 内置的波形极限测试
· 自动扩展数据记录功能
· 自动设置和自动量程功能
· 内置上下文相关帮助
· 探头检查向导
· 11 种语言用户界面
· 144 毫米（5.7 英寸）有源 TFT 彩色显示器
· 体型小，重量轻 - 仅 124 毫米（4.9 英寸）厚，重 2 千克（4.4 磅）
· 前面板上的USB 2.0主控端口，可快速简便地存储数据

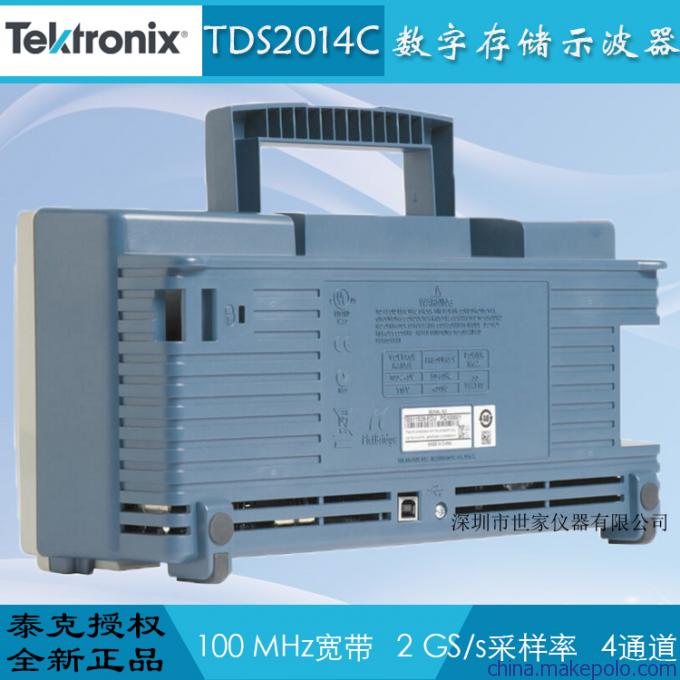

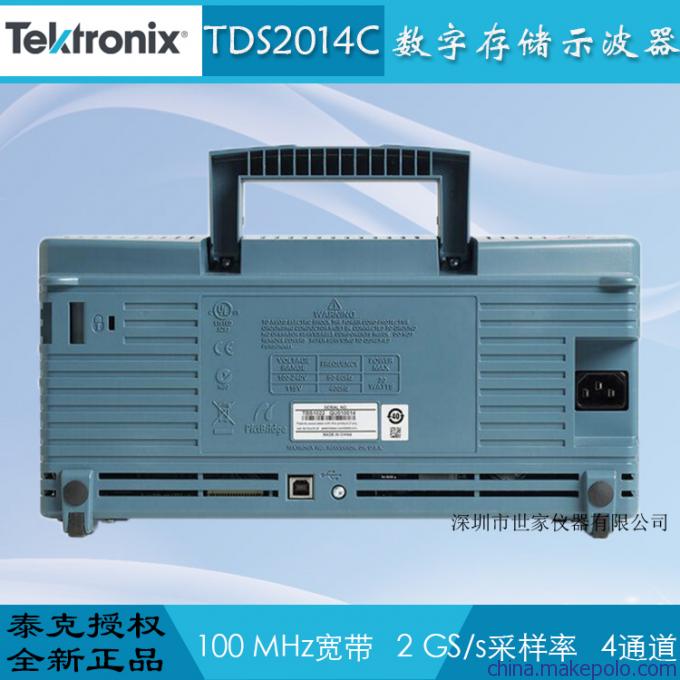

· 后面板上的 USB 2.0 设备端口，可轻松连接 PC 或直接打印到 PictBridge® 兼容打印机
数字精确度，实现准确测量带宽高达 200 MHz，zui大采样率达 2 GS/s，远高于同等价位的其他数字存储示波器。泰克专有采样技术能够实时采样，所有通道均实现至少 10 倍的过采样，始终准确捕获信号。使用多条通道时不会降低采样性能。
技术数据
除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规格适用于所有型号。
概述
| TDS2001C | TDS2002C | TDS2004C | TDS2012C | TDS2014C | TDS2022C | TDS2024C |
显示器(QVGA LCD) | 所有型号均提供TFT | ||||||
带宽 | 50 MHz | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
通道 | 2 | 2 | 4 | 2 | 4 | 2 | 4 |
外部触发输入 | 所有型号均包括 | ||||||
每条通道的取样速率 | 500 MS/s | 1.0 GS/s | 1.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s |
垂直系统
记录长度
所有型号的所有时基均为2.5k点
垂直分辨率
8 位
垂直灵敏度
使用经校准的微调时所有型号均为2 mV至5 V/p
直流垂直精度
所有型号均为± 3%
垂直缩放
垂直扩展或压缩动态或停止波形
zui大输入电压
300 VRMS CAT II；超过100 kHz时以20 dB/倍频程下降至3 MHz时的13Vp-p AC
位置范围
2 mV至200 mV/p +1.8 V；
>200 mV至5 V/p +45 V
带宽限制
所有型号均为20 MHz
输入阻抗
1 MΩ，并联20 pF
输入耦合
所有型号均提供AC、DC、GND
水平系统
时基精度
50 ppm
水平缩放
水平扩展或压缩动态或停止波形
触发系统
触发模式
自动、正常、单序列
触发类型
边沿（上升沿/下降沿）
常规的电平驱动触发。任一通道均提供正斜率或负斜率。耦合选项：交流、直流、噪音抑制、高频抑制、低频抑制
视频
所有行或单个行、复合视频的奇数场/偶数场或所有场或者广播制式（NTSC、PAL、SECAM）均可触发。
脉冲宽度（或毛刺）
脉冲宽度小于、大于、等于或不等于均可触发，选配时限范围为33 ns至10 s
触发源
2 通道型号
CH1、CH2、Ext、Ext/5、交流线路
4 通道型号
CH1、CH2、CH3、CH4、Ext、Ext/5、交流线路
触发视图
按下“触发视图”按钮时显示触发信号。
触发信号频率读数
提供触发源的频率读数
采集系统
采集模式
峰值检测
高频随机毛刺捕获。5 μs/p至50 s/p的所有时基设置均可捕获窄至12 ns（典型值）的毛刺。
采样
仅采样数据
平均值
平均波形，选配范围：4、16、64、128
单序列
使用“单序列”按钮，捕获一个已触发的采集序列
滚动模式
采集时基设置为>100 ms/p
波形测量
自动波形测量
周期、频率、+宽度、-宽度、上升时间、下降时间、zui大值、zui小值、峰-峰值、平均值、RMS、周期RMS、光标RMS、占空比、相位、延迟
光标
类型
幅度和时间
测量
ΔT、1/ΔT（频率）、ΔV
波形数学运算
运算器
加法、减法、乘法、FFT
信号源
2 通道型号
CH1 – CH2、CH2 – CH1、CH1 + CH2、CH1 × CH2
4 通道型号
CH1 – CH2、CH2 – CH1、CH3 – CH4、CH4 – CH3、CH1 + CH2、CH3 + CH4、CH1 × CH2、CH3 × CH4
FFT
窗口：Hanning、平顶、矩形
2,048 个采样点
自动设置菜单
一键式自动设置垂直、水平和触发系统的所有通道，配有撤销自动设置功能。
自动设置菜单信号类型选项：
方波
单周期、多周期、上升沿或下降沿
正弦波
单周期、多周期、FFT频谱
视频（NTSC、PAL、SECAM）
字段：全部、奇数或偶数
线路：全部或选配行数
自动量程
在点间移动探头或者信号呈现较大变化时，自动调节垂直和/或水平示波器设置
显示特点
显示器
QVGA有源彩色TFT
插值
Sin(x)/x
显示类型
点、矢量
余辉
关闭、1 秒、2 秒、5 秒、无限
格式
YT和XY
输入/输出接口
USB端口
USB主控端口位于前面板上，支持U盘
仪器后部的USB设备端口支持连接PC和所有兼容PictBridge打印机
GPIB
选配
非易失性存储
参考波形显示
2 个2.5k点参考波形
波形存储（不使用U盘）
TDS2001C、TDS2002C、TDS2012C、TDS2022C：2 个2.5k点波形
TDS2004C、TDS2014C、TDS2024C：4 个2.5k点波形
zui大U盘大小
64 GB
波形存储（使用U盘）
每8 MB有96 个或更多参考波形
设置（不使用U盘）
10 个前面板设置
设置（使用U盘）
每8 MB有4,000 个或更多前面板设置
屏幕图像（使用U盘）
每8 MB有128 或更多个屏幕图像。
图像的实际数量取决于所选的文件格式
全部保存（使用U盘）
每8 MB有12 个或更多全部保存操作
一次全部保存操作会创建3 至9 个文件（设置、图像外加每个显示波形一个文件）
电源泰克TDS2014C泰克TDS2014C泰克TDS2014C
电源
电源电压
全量程：100 至240 VAC RMS ±10%，安装类别II（涵盖范围：90 至264 VAC）
功耗
功耗：低于30 W，85 至275 VAC 输入
物理特点
仪器尺寸
高
158.0 毫米（6.2 英寸）
宽
326.3 毫米（12.8 英寸）
厚
124.2 毫米（4.9 英寸）
仪器重量
仅限仪器
2.0 千克（4.4 磅）
仪器和附件
2.2 千克（4.9 磅）
发货包装尺寸
高
266.7 毫米（10.5 英寸）
宽
476.2 毫米（18.7 英寸）
厚
228.6 毫米（9.0 英寸）
RM2000B机架安装配置
高
482.6 毫米（19.0 英寸）
宽
177.8 毫米（7.0 英寸）
厚
108.0 毫米（4.3 英寸）
EMC、环境和安全
温度
工作状态
0 至+50 ℃
非工作状态
-40 至+71 ℃
湿度
工作状态
等于或低于+40℃时高达80% RH
高达+50℃时高达45% RH
非工作状态
等于或低于+40℃时高达80% RH
高达+50℃时高达45% RH
高度
工作状态
高达3,000 m
非工作状态
高达3,000 m
电磁兼容能力
符合指令2004/108/EC、EN 61326-2-1 A类；澳大利亚EMC框架(Australian EMC Framework)规定
