产品特点：
●仪表内含转速表、频率计两种功能，各对应
有三组继电器J1、J2、J3输出，其中继电器
J1输出有8种动作方式，继电器J2、J3输出可
分别用于上、下限同时报警，充分满足控制
现场的需要。
●输入信号: 开关量、电平脉冲( 低电平:-30V
～ +0.5V；高电平：+4V ～ +30V )。
●可外接开关触点信号、电平脉冲信号、光电对
管、接近开关、光栅传感器、磁电传感器、霍
尔传感器、编码器等。
●可向外接传感器提供9V(30 mA)直流电压源。
●无效零消隐，全部参数设定值都有停电记忆。
技术参数：
●测量范围：0.9Hz ～ 40KHz
●供电电源：AC20 ～ 265V；DC20 ～ 360V
●整机功耗：小于2W
●可设定倍率A、倍率b、初始值C、小数点dot ，
显示测量值(PV)＝脉冲测量值 × A ÷ b ＋ C
●超限显示：“EEEEEE”
●继电器触点容量：AC277V 10A；DC30V 10A(阻性负载)
●继电器触点寿命: 1×107次
●输入信号内部阻抗：10K
●外形和安装尺寸：
|
型号 |
数码管字高(英寸) |
外型尺寸 |
开孔尺寸 |
|
|
上排(红) |
下排(绿) |
|||
|

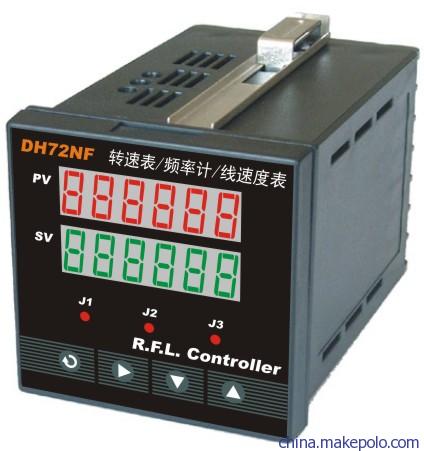

DH72NF |
0.36 |
0.36 |
72×72×110mm |
68+0.5×68+0.5 mm |
|
DH968NS |
0.56(单排) |
96×48×110mm |
92+0.5×44+0.5 mm |
|
|
DH968NF |
0.56 |
0.36 |
96×48×110mm |
92+0.5×44+0.5 mm |
|
DH966NF |
0.56 |
0.56 |
96×96×110mm |
92+0.5×92+0.5 mm |
●安装方式：面板卡入
●工作温度：-10℃ ～ +50℃；
●环境湿度：≤85%RH 且无腐蚀气体
●储存温度：-20℃ ～ +60℃
产品功能编号表：（参数符号P-Sn、密码0089）
|
功能编号 |
功能说明 |
|
1 |
转速表 |
|
2 |
频率计 |
转速/频率控制值参数介绍：（密码0036）
|
参数符号 |
参数意义 |
选项或范围 |
出厂值 |
|
r1Sn |
继电器J1动作方式编号 |
01～08 |
01 |
|
FILt |
数字滤波系数 |
0～9 |
0 |
|
A |
倍率 |
1～999999 |
1 |
|
b |
倍率 |
1～999999 |
1 |
|
C |
初始值 |
-199999～999999 |
0 |
|
dot |
小数点位置 |
...... |
末位（不显示） |
|
END |
结束标志 |
|
|
继电器动作值参数介绍：（密码0001）
|
参数符号 |
参数意义 |
选项或范围 |
出厂值 |
|
Jn1 |
继电器J1设定值1 |
-199999～999999 |
5000 |
|
Jn2 |
继电器J1设定值2 |
-199999～999999 |
6000 |
|
t1 |
继电器J1延时时间 |
0.1～99999.9 |
10.0（秒） |
|
RH2 |
继电器J2吸合值 |
-199999～999999 |
3000 |
|
RL2 |
继电器J2释放值 |
-199999～999999 |
4000 |
|
RH3 |
继电器J3吸合值 |
-199999～999999 |
8000 |
|
RL3 |
继电器J3释放值 |
-199999～999999 |
7000 |
|
END |
结束标志 |
|
|
