1.产品介绍
XG-S300指静脉控制器是以指静脉方式识别、处理相关信息并控制机械执行机构实施启闭且具有极高防破坏能力的控制终端。主体具有足够的机械强度和刚度，能够承受220N的压力及4.65的冲击力。XG-S300应用对象面向智能锁具、智能柜体电子控制、ATM等智能储物终端。
XG-S300内核MCU是鑫保泰公司为指静脉系列模块量身定制的一款高性价的32位微处理器，具有高性能DSP运算能力，内核采用单片机架构，是静脉识别行业唯一一家静脉算法能运行在单片机上的核心技术厂商。MCU的典型工作频率128MHZ， 20 ID/60模板运算速度能快到1S内。
XG-S300指静脉控制器集成多功能、多用途控制器，XG-S300不但拥有丰富的外部控制接口包含异步电机输出、继电器输出、串口输出及韦根输出等，且针对智能锁、智能柜等智能门控方面预设了多重开关侦测如开关门位置检测、门位置检测及霍尔感应等。
XG-S300完全参照GB10409-2001国标设计，主体结构全部采用锌合金材质，主体外露部分完全防拆。产品盖板采用纯钢化全贴合玻璃，强度更高、通透性更好。产品防护等级为IP44适宜在有条件的室外使用。

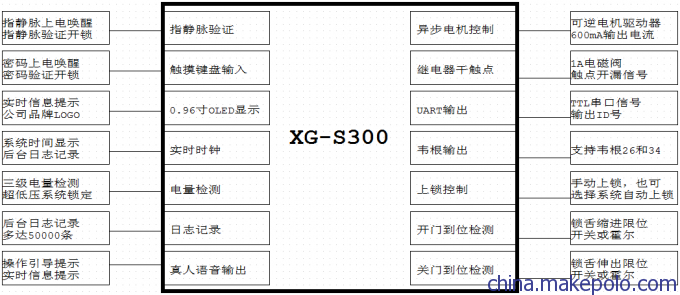

2.硬件系统
3.产品参数
项目 | 参数 |
产品型号 | XG-S300 |
扩展型号 | XG-S300M/XG-S300K/XG-S300U/XG-S300W M:异步电机 K:继电器输出 U:UART输出 W:韦根输出 |
控制器功能 | 集指静脉识别、处理相关信息并控制机械执行机构实施启闭 |
SOC | M-C6S5 128MHZ 32位RISC架构高性能DSP |
识别方式 | 指静脉/密码/密码+指静脉 |
识别速度 | ＜1秒 |
最大用户数 | 标配20用户，最大支持50用户 |
静脉模板数据 | 单模板≤1K字节 模板名称格式：FV_U(ID).xgd |
认假率（FAR） | ＜0.001 %（安全等级最高时） |
拒真率（FRR） | ＜0.05 %（安全等级较高时） |
自学习功能 | 中靶率较低的优先进行融合再计算 |
智能检索 | 中靶率高的会进行优先算法匹配 |
USB接口 | 虚拟CD免驱动USB2.0 通讯及应急电源输入 |
触摸键盘 | 4+2模式，4位数字+2位功能，密码支持8-12位 |
显示屏 | 采用OLED0.96寸冷光蓝屏 |
指静脉采集 | 采用上发光近红外光源，采集窗采用双模窄带镀膜，精度更高抑制干扰能力更强 |
灯光提示 | 采集窗集成多用途指示灯，既作为采集窗光源也作为信息提示 |
真人语音 | 真人语音导航，信息清晰直观 |
电量检测 | 系统支持3通道ADC实时检测电量电压，精度更高、更准确 |
低电系统保护 | 电量低于下限值，系统进入强制关机保护 |
工作电压 | 最大支持DC12V |
工作电流 | ＜42mA (峰值小于180mA) |
待机模式 | ＜30uA （系统休眠模式，支持键盘或指静脉唤醒系统，唤醒时间＜1S） |
模块尺寸 | 94*32.2（直径*厚度） 单位mm |
工作环境 | 温度：-20℃～60℃ 湿度：20%～80% RH |
外壳材质 | 锌合金精铸，钢化玻璃贴合 |
表面工艺 | 电镀烤漆 |
安装方式 | 外挂式或内嵌式 |
产品应用 | 保险箱、保险柜、ATM、枪支柜、金库、智能门锁 |
