1.产品介绍

XG-V6S指静脉识别模块是鑫保泰在XG-V6产品上的升级版，除了缩小20mm高度其他参数与XG-V6完全兼容，确保正在使用XG-V6产品的用户可以实现直接替换并可以更小型化。模块的产品架构和用户接口更多的兼容其他类别的生物识别产品，促使用户开发更加高效便捷。模块尺寸为50*30*50mm（厚度*宽度*高度）。

XG-V6S的SOC是鑫保泰公司为指静脉系列模块量身定制的一款高性价的32位微处理器，具有高性能DSP运算能力，内核采用单片机架构，是静脉识别行业唯一一家静脉算法能运行在单片机上的核心技术厂商。SOC的典型工作频率128MHZ， 100 ID/300模板运算速度能快到1S内。SOC拥有丰富的外设接口，如USB2.0 Device、全双工UART、PWM语音输出等，SOC还具备扩展功能，如维根输入输出、继电器、按键指示灯、I2C通讯等，非常适合保密箱、柜，锁具，系统集成行业的二次开发应用。

XG-V6S模块采用采集窗敞开式设计，能让用户在可视的环境下使用该产品，开放式的设计也可以更便捷的对产品日常的维护清洁。XG-V6S摄像镜头采用多模多涂层高透玻璃设计，有效抑制畸变和杂光干扰；产品的防护等级为IP42不宜在室外使用；XG-V6S与鑫保泰系列产品的硬件接口和软件开发兼容，符合鑫保泰开发设计产品理念。

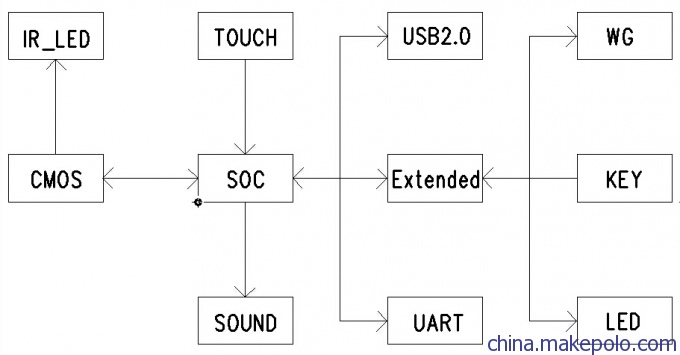

2.硬件结构

注释：

IR_LED     ※近红外线特定波长的LED矩阵灯组

CMOS     ※高对比度专用CMOS图像传感器

TOUCH     ※高精度抗干扰防静电电容感应传感器

SOC       ※鑫保泰高性能指静脉算法处理器M-C6S5

SOUND    ※真人语音输出

USB2.0     ※虚拟CD免驱动USB2.0 Device

UART0     ※全双工串口0 TTL电平

Extended   ※扩展各类IO端口

WG        ※扩展维根输入输出

KEY        ※支持按键输入

LED        ※支持指示灯输出

3.产品参数
