产 品 说 明
凯利通LTC-C104/C106/C108(四路/六路/八路)内部导播
通话系统
LTC-C104/C106/C108(四路/六路/八路)有线导播通话系
统让导播人员可快速的传达讯息，可采用一对一或一对
多的双工通话方式有线双工内部通话系统
一、主要功能与特性
LTC-C104/C106/C108(四路/六路/八路)型有线内部通话
系统是采用德国PRO 2 INTERNATIONAL CORPORATIONYUAN
原厂技术和原厂专用器件设计制造而成的。系统性能稳
定可靠，配置灵活，双向同步通话，主控可控制1-8路分
控，影片制作现场上，导播人员与摄影、灯光及音效人
员需要有效的联系，才能合作完成一部好的影片内容及
顺畅的合作，不干扰正常录音，录像与播出，分控可独
立调节监听音量；可实现点对点，点对面全双工通话。
主控可通过本系统对各分控发出指令和提示，各分控可
通过本系统及时与主控联系，同时分控也可在主控监控
下相互联系。
主机LTC-C104/106/c108(四路/六路/八路)采用插件式，
可根据不同情况和要求进行组合扩展为2-8路，或更多路
全双工有线对讲系统。距离可达1000米。线路输入与输
出接口可接各种信号源和导播设备的辅助输入和输出的
音频信号。
二、规格
LTC-C104/106/c108(四路/六路/八路)主机：
标准2U美观且符合EIA标准机箱设计
输入功率：30W（220V）AC
信噪比：≧50DB
频率响应：20-2000Hz
输入：-102Db/Mw/600ohm-1Kohm
主控麦克风：
-102dB/Mw/1Kohm
控制线导线：
卡农三心屏蔽加抗拉网
麦克风/耳机
-102dB/Mw/1Kohm 102Db/20-2000Hz/2米
三、具体操作：
将专用导线分别与主机和分控耳机/麦克风接好后，当主
机用耳机/麦克风监听控制时，将主机耳机/麦克风插入
相应的接口，打开CO开关即可（使用主控麦克风和主控
扬声器控制时打开C6/C8/C10开关即可）。将电源开关打
开（指示灯亮），在主控的引导下调整好主机与分控音
量即可开始投入使用。当选择开关CO、C10和C1-C8处于
ON状态时（指示灯亮），主控与各分控及各分控之间均
可进行交流。当选择开关CO、C10处于ON状态（指示灯亮
）C1-C8各分控处于OFF时（指示灯灭），C1-C8各分控耳
机无声但可呼叫主控，主控按下C1-C8控制键即可和呼叫
分控联系，各分控可在主控控制下相互通话，此时主控
可监听。
当使用有线单向通话功能时，只需从主机单向通话的相
应输出端口中，有1号与3号端子引导线接有源音箱（另
配）或耳机的输入端子调整音量即可。
无线单元与LTC-C104/106/c108(四路/六路/八路)主机
C1-C8输出口任一路相连接使用时，只需将LTC-
C104/106/c108(四路/六路/八路)机器用配有专用线与
LTC-C104/106/c108(四路/六路/八路)主机连接打开电源
开关，同时打开接入通道（C1-C8）的相应开关即可。
标配：：主机+主控麦克风+导线（20米）——分控器+耳
机麦克
LTC-C104（4路）内部有线通话系统
使用须知
使用前，请先仔细阅读本说明书，并请保存好本说明书
。请确定遵守产品上的警告标志及说明指示。
。清洁本机前，请先拔掉电源插头，请勿使用液态或腐
蚀性清洁剂，使用一搬湿布进行清洁擦拭即可，请勿在
靠近水的地方使用本产品。
。请勿将本产品放在不平稳的地方，手推车、立架…等
，以免掉落造成产品的严重损害。
。本产品的外壳、本部及底部的开孔是为了散热用的，
请勿覆盖或塞住这些开孔，以免造成本机器过热。避免
将本产品置放在床、沙发、毛毯…等表面类似的物品上
。请勿将本产品置放在靠近火源、暖气炉或热气口的地
方。除非确定有适合的通风口，否则请勿将本产品置放
在一个密闭式的空间里。
。本产品使用之电源，请依照电源转换器上的标示。如
不确定所在地的电源种类，请查询当地经销商或电力公
司。
。避免让任何东西压到本产品的电源线，也避免压在别
的电源线上。
。使用延长线时，请确认所使用的总电量，总安培。不
得超过延长线所负荷的总安培，而插入墙壁插座中所使
用的总电量则不得超过15安培的限度。
。请勿在本机的开孔塞入任何东西，以免出点或引起短
路走火；请勿在本产品上泼溅任何液体。
。请勿擅自进行拆卸维修。如擅自打开或移动标示有“
请勿引导”的盖壳，将会使你暴露在电压或其他的危险
下。请像服务人员洽询所有的服务事项。
。如有下列情形发生，请将本产品的插头拔掉，并向合
格的经销商或服务人员洽询：
A. 电源线或插头有损害或散开剥落的情形。
B. 有液体进到本产品中。
C. 如果本产品曾淋雨或被泼到水。
D. 如已依照本使用说明书操作规则，仍无法正常
使用时。只可调整使用说明书中提到可以调整的地方，
以外其他地方的调整如果不恰当，有可能会导致本产品
受损害，而且会让合格的技术人员花更长的时间维修，
才能恢复到原来的状态。
E. 如果本产品掉落或机体受到损害。
F. 如果本产品的性能有异常的改变，请洽询经销
商。

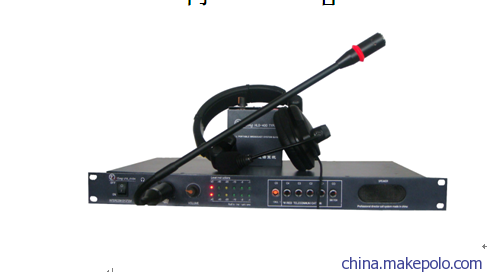

产 品 概 述
LTC-C104有线导播通话系统让导播人员可快速的传达信
息，可采用一对一或一对多的全双工通话方式有线双工
内部对话系统。
产品特点及功能
系统稳定，配置灵活，双向同步通话，主控可控制1-8路
分控。不干扰正常录音，录像与播出，分控可独立调节
监听音量。可实现点对点，点对面的全双工通话。
可根据不同的情况和要求进行组合扩展为2-8路。有线通
话距离可达200米。
标准的2U美观符合EIA标准机箱设计。

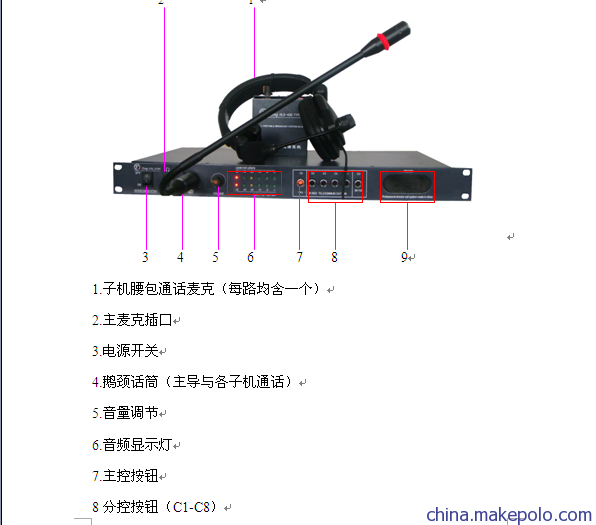

1.子机腰包通话麦克（每路均含一个）
2.主麦克插口
3.电源开关
4.鹅颈话筒（主导与各子机通话）
5.音量调节
6.音频显示灯
7.主控按钮
8分控按钮（C1-C8）
9.扬声器
使用说明：
1.将专用音频导线分别与主机和分控耳机∕麦克风接
好（图1），主机用耳机∕麦克风监听控制时，将主机耳
机∕麦克风插入相应的接口（图2）（图4），将电源开
关打开（图3），打开CO（图7）开关即可使用。
2.使用主控麦克风和主控扬声器（图9）控制时打开C1∕
C2∕C3∕C4开关即可（图8）。在主控的引导下调整好主
机与各分控音量（图5）在（图6）显示音频率，即可开
始投入使用。
3.当主控需要单独和子机通话时，关闭（图8）中的所有
分控按钮，打开需要单独通话的子机按钮。就可实现单
独通话
注：当选择开关CO﹑C4处于ON状态（指示灯亮）C1-C3各
分控处于OFF时（指示灯灭），C1-C3各分控耳机无声但
可呼叫主控，主控按下C1-C3控制键即可和呼叫分控联系
，各分控可在主控的控制下相互通话，此时主控可监听
。
当使用有线单向通话功能时，只需要从主机单向通话的
相应输出端口中，有1号与3号端子引导线接有源音箱（
另配）或耳机的输入端子调整音量即可。
LTC-C104规格
输 入 功 率 30W（220V）AC
信 噪 比 ≥50DB
频 率 响 应 20-2000Hz
输 入 -102Db∕Mw∕600ohm-1Kohm
主 控 麦 克 风 -102dB∕Mw∕1Kohm
控 制 线 导 线 卡农三心屏蔽加抗拉网
麦 克 风 耳 机 -102Db∕Mw∕1Kohm 102∕20-2000Hz
∕2米
标 配 主机+主控麦克风+导线+分控器+耳机
麦克
产品支持服务
对于产品系统的设定/操作/疑问或维修…等，如有要更
进一步的讯息或协助时，可就近先向您购买本产品的商
家询问。
凯利腾（北京）科技有限公司
地 址：北京市海淀区联慧路99号
销售部：（86）010-57167216
大量现货批发 有意购买者电话联系 5台以上价格特批
