Jerguson Series 40 Armored Gages

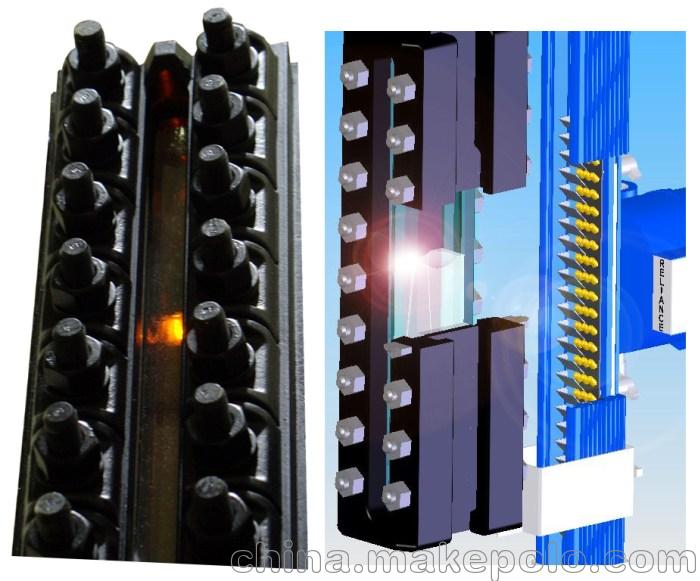

对于压力高达5000 psi@100°f的重型高压系列，在反射式和透明式(如上图所示)两种类型中，都可提供40种压力计。Jerguson (反射式量规由单一的普通玻璃组装而成，以获得更大的力量。)这些量规是按照 高的工业标准设计和制造的。Jerguson

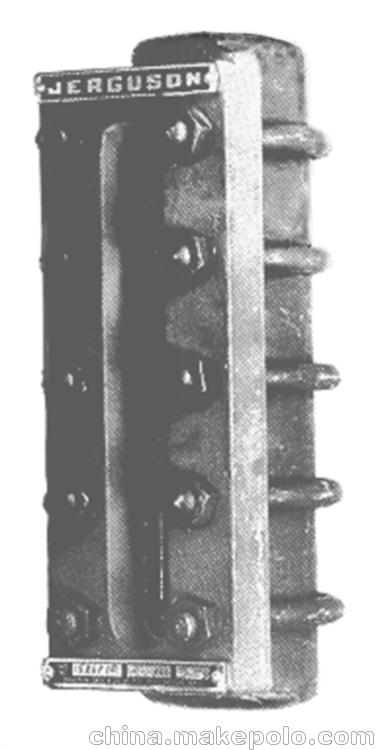

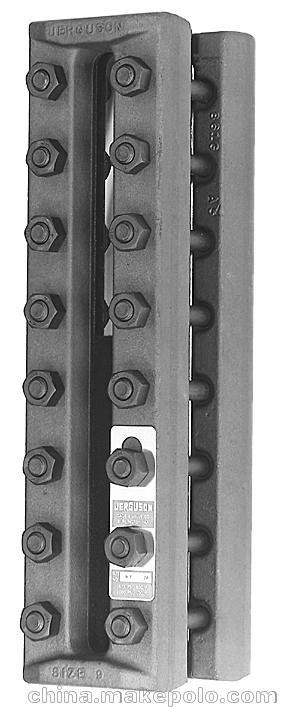

40系列压力计有一个由实心棒钢加工而成的单片液体室.可互换的截面量具盖和玻璃用特殊的螺栓和螺母紧紧地锁在液体室上。Jerguson凹进垫圈座椅有一个良好的完成，以提供一个积极的密封之间的密封室和玻璃。

Specifications for Series 40 Gage

Jerguson剖面长度：系列40个量规有九种标准可见玻璃长度。在一个单件棒状液体室中，相同尺寸窗口的倍数用于较长的长度。

Jerguson连接：标准系列40度规配有半“阴连接端连接。可供选择的连接，如插座焊接，法兰或紧密连接(侧/侧)。

 液室：机加工棒材。

Jerguson垫圈座是凹的，以允许横向支持和方便定位。盖：钢，凹垫圈座椅。

可供选择的材料，如316 ss。垫圈座凹。螺栓

玻璃：钢化硼硅酸盐用于600°f(316°C)。硅酸铝用于800°f(427°C)。

Jerguson透明玻璃可以用云母或新氟化碳屏蔽保护，使其免受腐蚀性介质的侵蚀。

Jerguson垫圈：标准垫片是在专有的Jerguson模具中切割的精密模具。

修整：所有钢制零件在装配前涂装完毕。不锈钢没有涂层

注意：Jerguson建议所有的量规都安装有安全系数的球阀，这样有助于防止玻璃损坏时的物理伤害和产品损失。

 Options and AddersJerguson隔离阀侧面和/或背面连接法兰或套接式焊接连接梯度衬垫，

云母屏蔽，

四氟乙烯垫片排水阀

无霜扩展硅酸铝玻璃

加热/冷却管(均为内部管)

每层fp-11绝缘外套的离岸涂层

膨胀环
