300/500V XLPE绝缘, LSZH护套, 屏蔽电力缆 (多芯)FTX200 05ROZ1-R (CU/XLPE/OSCR/LSZH 300/500V Class 2)应用

PAS BS 5308标准300/500V XLPE绝缘, LSZH护套, 屏蔽电力缆 (多芯)主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

标准适应 BS 5308

防火标准阻燃性（单根垂直线缆测试）降低火蔓延（垂直安装的成束电缆测试）无卤无腐蚀性气体排放最小烟雾释放无毒有害气体

EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4

IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*

IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*

IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*

NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

300/500V

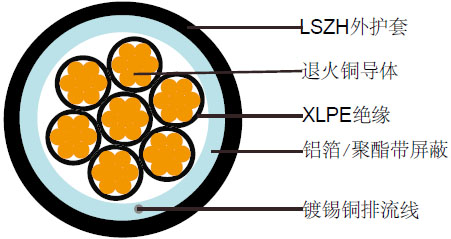

线缆结构导体绝缘填料，粘合剂（其他）链路保护导体总屏蔽外护套

平纹退火铜，多股绞合符合IEC(EN) 60228 class 2。

交联聚乙烯复合物

PP, 麦拉

退火平纹铜 (class 2)

铝箔/聚酯带

热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物，BS 7655-2.6标准SW2-SW4也可以提供）．防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。

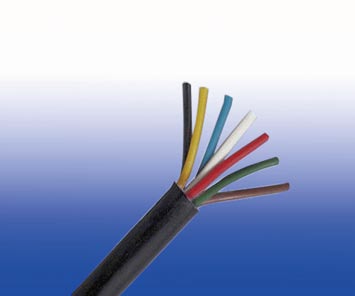

色谱绝缘颜色遵循标准BS 7671带接地导体不带接地导体2芯3芯4芯5芯5芯以上

-	棕色，蓝色
黄绿线, 棕色，蓝色	棕色, 灰色, 黑色
黄绿线，棕色，灰色，黑色	棕色, 灰色, 黑色, 蓝色
黄绿线，棕色，灰色，黑色, 蓝色	棕色, 灰色, 黑色, 蓝色, 黑色
黄绿线, 黑色数根	黑色数根

护套颜色：黑色或根据客户要求

物理性能和热性能工作温度范围（固定状态下）最小弯曲半径

最大90°C对于XLPE

短路过载温度可达250°C(5s)

6 × 总外径

结构参数导体FTX200 05ROZ1-R芯数 X 截面积股数/单丝直径标称总外径导体标称绝缘厚度保护导体截面积标称护套厚度标称总外径最大导体直流阻抗@20°C大约重量Noxmm²No./mmmmmmmm²mmmmΩ/kmKg/km

7x1.0	7/0.44	1.32	0.6	1.0	1.0	11.2	18.1	186
7x1.5	7/0.53	1.59	0.7	1.5	1.1	12.9	12.1	253
7x2.5	7/0.67	2.01	0.8	2.5	1.2	14.9	7.41	365
12x1.5	7/0.53	1.59	0.7	1.5	1.2	16.8	12.1	404
12x2.5	7/0.67	2.01	0.8	2.5	1.4	19.8	7.41	595
19x1.5	7/0.53	1.59	0.7	1.5	1.3	19.7	12.1	600
19x2.5	7/0.67	2.01	0.8	2.5	1.5	23.2	7.41	885

电气性能

导体操作温度	90°C
周围环境	30°C

载流容量 (Amp)导体截面积参考方法4（附在热绝墙上的导管上）

参考方法3（附在线槽或者墙上等的导管上）

参考方法1（直接用夹子夹住）参考方法11（在一个有孔径的电缆匣中，垂直或者水平）参考方法12水平隔开垂直隔开三相分开2根电缆单相交流或者直流电3根或者4根电缆三相交流电2根电缆单相交流或者直流电3根或者4根电缆三相交流电2根电缆单相交流或者直流电电缆水平分开或者紧挨着3根或者4根电缆三相交流电电缆水平分开或者紧挨着2根电缆单相交流或者直流电缆水平分开或者紧挨着3根或者4根电缆三相交流电电缆水平分开或者紧挨着2根电缆单相交流或者直流3根电缆三相交流电2根电缆单相交流或者直流3根电缆三相交流电3根电缆三相分开3相交流电123456789101112mm²AAAAAAAAAAA

1.5	18	17	22	19	25	23	-	-	-	-	-
2.5	24	23	30	26	34	31	-	-	-	-	-

电压降（A/M）标称截面积2根电缆直流电2根电缆单相交流电3或4根电缆单相交流电参考方法3和4（附在墙上的导管上等）参考方法1和11（直接用线夹夹住或者置于电缆槽中）参考方法3和4（附在墙上的导管上等）参考方法1，11,12（三相分开）参考方法1,11（水平相邻分开1234567mm²mV/A/mmV/A/mmV/A/mmV/A/mmV/A/mmV/A/m

1.5	31	31	27	27	27	27
2.5	19	19	16	16	16	16

​
