产品优势：
综合控制

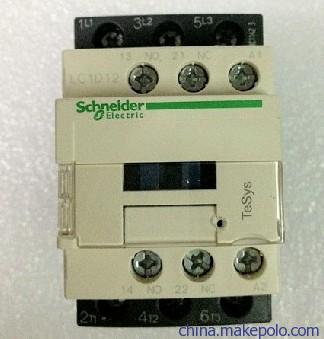

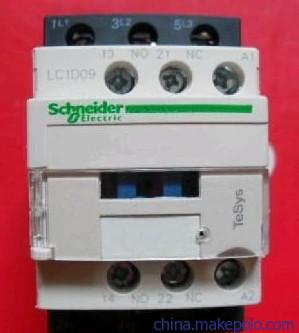

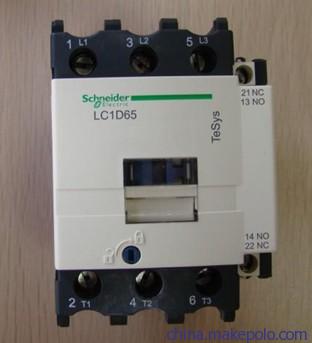

Tesys D 接触器的安装简单，尺寸紧凑，9～38A的宽度为45mm,40~65A的宽度仅为55mm, 并符合多种国际标准。40～65A的新款接触器，采用Everlink 接线技术。Everlink 接线端子为施耐德的最新专利技术，可以确保接线的永久牢固性
应用范围：
· 工业，基础设施，建筑
· Tesys D接触器可以用于任何需要电动机起动器的场合
 |
· 交流，直流和直流低功耗控制回路。 · 可以组成多种起动器，非可逆或可逆接触器，星三角起动器，自耦变压器起动器 · 连接方式：弹簧端子，Everlink 端子，螺钉连接，环形端子及快速接线方式 · 新款40～65A接触器，采用Everlink连接技术，与断路器间的连接简单可靠 · 认证齐全：CE，CCC,CSA,UL,DNV,BV，LROS等
|
一、（LC1）系列交流接触器（以下简称接触器），主要用于交流50Hz或60Hz，交流电压至660V（690V），在AC-3使用类别下工作电压为380V
时，额定工作电流至170A的电路中，供远距离接通和分断电路之用，并可与相应规格的热继电器组合成磁力起动器以保护可能发生过负荷的电
路，接触器适宜于频繁地起动和控制交流电动机。
本接触器和LC1、LC2、LP1、LP2、CJX4-D具有相同功能相应规格可等同相互使用。是CJ0、CJ10等老产品理想的更换代产品。
二、正常工作条件和安装条件
1、周围空气温度为：-5℃~+40℃，24小时内其平均值不超过+35℃；
2、海拔：不超过2000m；
3、大气条件：在+40℃时大气相对温度不超过50%，在较低温度下可以比较高的相对湿度，最湿月的平均最低温度不超过+25℃，该月的月平均
最大相对湿度不超过90%。并考虑因温度变化发生在产品上凝露；
4、污染等级：3级；
5、 安装类别：Ⅲ类；
6、安装条件：安装面与垂直面倾斜度不超过±5°；
7、冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
8、安装方式：接触器除用螺钉安装外，还可用35mm，型标准卡轨安装。交流操作40-95可用35 mm或75mm卡轨安装；
注：直流操作40-95只能用75mm卡轨，115-170有专用卡轨安装。
三、结构特征
1、接触器为防护式，动作结构为直动式，触头为双断点，具有体积小，重量轻、功耗低、寿命长、安全可靠等特点；
2、接触器可组成机械可逆联锁磁力起动器，星三角减压起动器，还可根据用户选用增加辅助触头组、空气延时头等组合多种派生系列产品。
四、接线端子标志及接线图
五、技术参数
1、接触器的主要技术性能指标见表
2、接触器线圈电压为交流24V、36V、48V、110V、220V、380V、直流12V、24V、48V、110V、220V；
注：特殊电压规格可以同本公司协商定做。
3、动作特性：交流吸合电压：85-110%Us。释放电压：20-75%Us；直流吸合电压85-110%Us，释放电压：10-75%Us。
六、安装是使用及维护
1、安装前应检查有关的技术数据（如额定电压、电流、操作频率等是否符合要求）。
2、安装时，应该按规定条件安装，接触器线圈的接线端子A1符合应朝上方，符合人的视觉习惯。
3、对有金属安装底板的接触器要妥善接地。
4、接线端螺钉应拧紧，检查接线正确无误后，应在主触头不带电情况下，先使吸引线圈通电分合数次，试验动作可靠后，才能投入使用。
5、使用时如发现有不正常噪音，可能是铁芯极面上有污物，请擦净极面。
6、使用中，应定期检查产品各部件，要求可动部位不卡住，紧固件无松脱，零部件如有损坏，应及时更换。
加工定制： 是 品牌： Schneider/施耐德
型号： LC2-D09 10/01,CJX2-D09 10/01N 额定电压： 380（V）
额定电流： 800（A） 机械寿命： 1（万次）
电寿命： 1（万次） 产品认证： CCC
适用范围： 手动操作
产品特点•体积小，寿命高，经济实用 •多种控制电压规格的交、直流线圈可供选择 交流线圈：AC24V-550V 直流线圈：DC12V-250V •附件齐
全、通用 •导轨或螺钉安装均可，使用方便 •防触电安全罩设计，使用安全 •接线方式多样：螺钉压线式、快速插接式、夹钳式、插针焊接式
•可与电动机启动器MMS相互插接使用 LG接触器世界最长的使用寿命：机械寿命2500万次，电气寿命250万次 额定电流:（AC440V基准）9A，
12A，18A，22A，32A，40A，50A，65A， 75A，85A，105A，120A，150A，180A，250A，300A，400A， 630A，800A 操作线圈额定电
压:24,48,100,110,220,240,380,400,415,440,500,550V 380V/50HZ， AC3类最大负载：至440KW 大容量GMC-100至800， 使用抽屉式线圈结构
，使更换线圈变得非常容易，不必拆下接触器，而且实现交直流通用，50HZ、60HZ通用
