FRZ-35型风动混凝土振动器, 适用于瓦斯与煤尘的煤矿井下及其矿井“套边”水泥捣固工程是矿山建井专用工具.具有体积小,震动频率高,容易插入混凝土做功等特点,是建井首选振动器。

工作原理：以压缩空气为气源,叶片式气马达为动力,具有振幅大、频率高、重量轻、结构合理、操作安全、维修使用方便等优点.

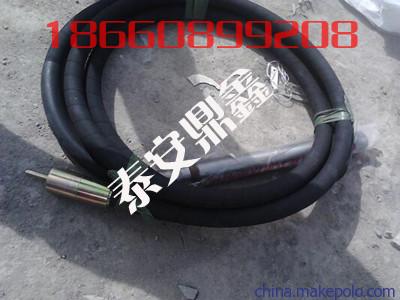

型号:FZ-50风动混凝土振动棒

振动棒直径（mm）：50

下部振动3.2mm

振动频率：2800～4200次/分

使用风压：0.4～0.6（mpa）

注:耗气量：1.5立方/每分

结构与工作原理

该振动器分动力和振动两部分。动力部分采用叶片式风动马达，振动棒软轴头浮动插入风动马达轴头上联接套内，待振动棒上外套插入后将手柄紧定合为一体。

风动马达部分：由转子、气缸、上、下端盖、轴承等组成。

本风动马达采用予进气侧吹式，压缩空气由气缸主风道进入气缸，推动叶片，驱动转子运转作功。

气缸主风道上有8只Φ6的进风孔，排气采用32个Φ5的排气孔相互交错，从而使叶片磨损均匀。

为相对增加叶片宽度，延长使用寿命，转子上五条径向等分槽铣成R75的圆弧槽，槽内配有叶片。

风动马达上、下端盖内分别安装向心球轴承203、305及推力球轴承51205，以承受径向力及轴向扭力。整机结构紧凑、密封，可有效地保证风动马达传动工作的可靠性、稳定性及使用寿命

本公司专业生产销售各种矿用设备：风动振动器 、气动振动器 、气动振动棒混凝土振动器、 插入式振动器 、风动混凝土振动器、 齿轮式风动振动器等
