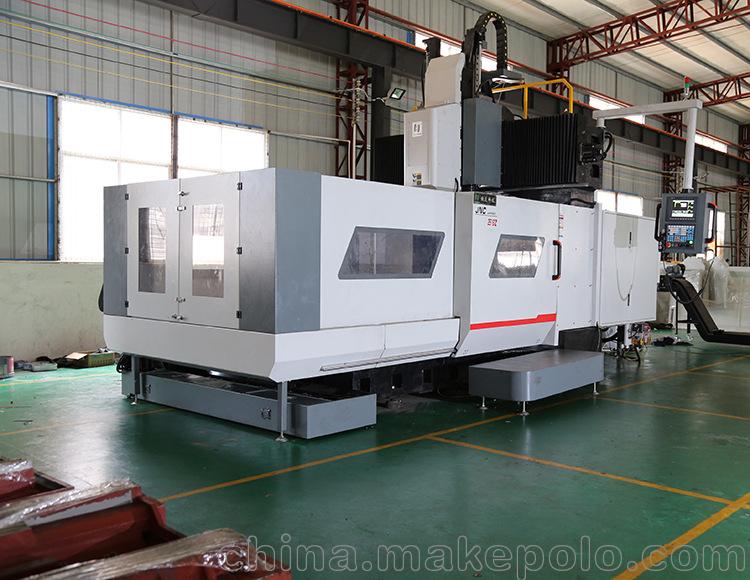

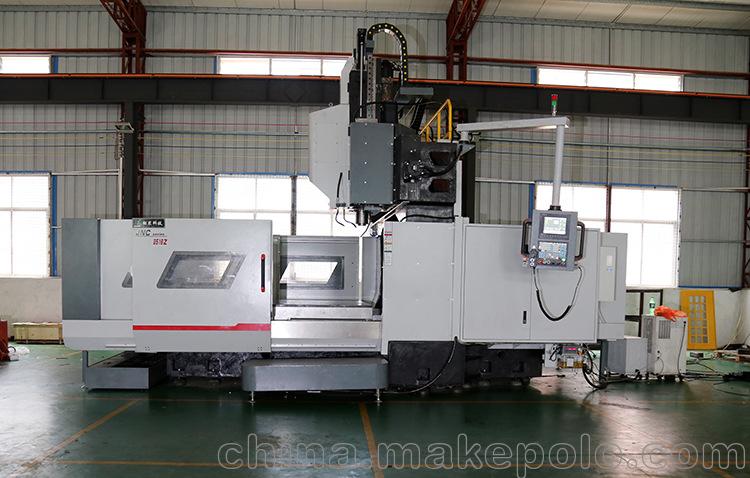

别名:2016动梁式龙门加工中心
优势: 行程大, 机身采用米汉纳铸铁经过自然时效处理消除残留应力。 机身结实稳定, 行程大, 在高速运行时保证机床稳定性和精度。 机床主轴力大且转速高
应用领域
超强切削,适用于大型模具,工件高精密加工,如大型铝板, 钢板雕刻切削
JNC-2016Z机型配置及技术文件清单
序号 | 机床名称:高速龙门加工中心 | 产品型号 | 数量 | 备注 |
一、主要配置 |
1 | 机身材质 | HT250机体 | 1台 | |
2 | 钣金型式 | 半罩式钣金 | 1套 | |
3 | CNC控制系统 | 台湾新代21MA控制系统 | 1套 | |
4 | 三轴丝杆 | X.Y.Z:50mm/50mm /40mm | 3条 | |
5 | 滚柱导轨 | X.Y.Z:55mm/55mm /55mm | 6条 | |
6 | 三轴伺服及驱动(日本安川) | Y.X.Z:4.4KW/5.5KW/4.4KW | 3套 | |
7 | 主轴 | BT50 50-6000r/min | 1条 | |
8 | 主轴变频器 | 新代主轴驱动器18.5KW | 1个 | |
9 | 主轴电机 | 台湾晨昌11-18.5KW | 1个 | |
10 | 精密级专用丝杆组合配对轴承 | | 3对 | |
11 | 分离式掌上型电子手轮 | 外挂式 | 1个 | |
12 | 主轴轴承 | NSK | | |
11 | 集中式自动润滑系统 | 容积式自动润滑系统 | 1个 | 32# |
12 | 电器控制箱对流式热交换器 | 雪烽热交换器 | 1个 | |
13 | 工作照明装置 | LED 24V/8W | 2个 | |
14 | 报警装置 | LED 24V三色 | 1个 | |
15 | 排屑机 | 自动排屑机2+1 | 1台 | |
16 | 水枪 | 高压水枪 | 1个 | |
二、随机附件及工具 |
1 | 切削冷却装置 | LDPB2V-30TP(750W)油泵及油箱 | 1套 | |
2 | 主轴冷却装置 | 雪烽自动制冷油冷机 | 1个 | |
3 | 内六扳手 | | 1套 | |
4 | 十、一字螺丝刀 | | 各1把 | |
5 | 调整垫铁 | | 6个 | |
6 | U盘 | | 1个 | |
7 | 精密刀头 | BT50-ER32-70mm(带卡位) | 1个 | |
8 | 锁刀座 | BT50(带卡位) | 1个 | |
9 | 锁刀扳手 | ER32专用扳手 | 1把 | |
10 | 精密弹簧夹 | ER32 3/4/6/8/10/12/16 | 各1个 | |
11 | 组合压板 | M12组合压板 | 1套 | |
12 | 主轴冷却油/液 | 18L主轴冷却油 | 1桶 | |
13 | 电源线 | 5X6mm²电缆线 | 8米 | |
三、随机技术文件 |
1 | 装箱单 | 1 | 份 | |
2 | 合格证明书 | 1 | 份 | |
3 | 系统使用说明书 | 1 | 份 | |
4 | 编程说明书 | 1 | 份 | |
5 | 安装调试验收单 | 1 | 份 | |
6 | 机床日常保养及注意事项 | 1 | 份 |
|
JNC2016Z技术参数Technical Parameters
型号 | model | 单位(unit) | |
行程Travel |
X轴行程 | X-axis travel | mm | 1600 |
Y轴行程 | Y-axis travel | mm | 2000 |
Z轴行程 | Z-axis travel | mm | 800 |
龙门宽度(内侧) | Gantry width (inside) | mm | 1700 |
主轴端面至工作台面距离 | Distance from guide plane to spindle center | mm | 150-950 |
工作台Worktable |
工作台尺寸 | Worktable size (L×W) | mm | 2000×1500 |
最大承重 | Maximum load | kg | 5000KG |
T型槽 | T-slot | | 7-18-180mm |
主轴Spindle |
主轴转速 | Spindle Speed | rpm | 50-6000 |
主轴功率 | Spindle motor power | KW | 11-18.5KW |
主轴弹簧夹头 | Spindle collet chuck | | ER32 |
主轴锥孔 | Spindle taper hole | | BT50 |
松刀方式 | Unlock tool way | | 油压 |
马达Motors |
进给率Federate | Feed rate | | |
X/Y/Z轴快递位移 | Ted X/Y/Z axis express displacement | mm/min | 10000 |
切削进给率 | Cutting feed rate | mm/min | 6000 |
精度Accuracy |
定位精度 | Pointing accuracy | mm | 0.01/300mm |
重复定位精度 | Repeat ability accuracy | mm | ±0.005mm |
机床信息Machine information |
机床外形尺寸 | Machine dimension (L×W×H) | mm | 5850×3000×4000 |
机床重量 | Machine weight | kg | 20000 |
电力需求(功率/电流) | Power requirement | KVA | 31KW(三相380V) |








售前售后服务承诺:
售前免费为客户打样,协助客户完成工艺难题,从技术上帮助客户生产获利期望值
免费为客户进行使用培训,随时参观、看机、试机
免费为客户进行新机安装、调试、解决疑问,并指导相应操作日常护理工作
保修期内可享受免费机床维修,长期免费升级控制系统软件。
