高压电缆局部放电在线监测系统
1.产品概述
局部放电检测一直是电缆绝缘（特别是塑料电缆）非破坏性电气检验的主要项目，越来越被看作是一种最有效的绝缘诊断方法，目的是观察和研究局部放电引起的绝缘老化问题。
电缆运行末期(投运25年之后),受电缆本体绝缘的树枝老化,电-热老化及附件老化的影响,电力电缆的故障率大幅上升。国内外运行经验和研究成果表明：XLPE电力电缆性能早期劣化或使用寿命很大程度上取决于其绝缘介质的树枝状老化，而局部放电测量是定量分析树枝状劣化程度的有效方法之一。例：在树枝引发初期，电缆的局部放电量约0.1pC；当树枝发展到介质击穿的临界状态时，其局部放电量可达到1000pC。
2.产品特点
Ø 采用开合式钳形传感器，结构紧凑，拆卸安装方便，不需要停电，可以很方便的对重点站、重点设备、异常设备进行长期监测。
Ø 采用双端定位测量法，可实现对电缆本体产生的局部放电进行实时定位，理想条件下定位精度可达+/-3米。
Ø 采用高性能FPGA处理器，实现100Msps、12Bit分辨率的高速采样、存储，每次分析可连续采样50个工频周期以上的数据。
Ø 具有公众智能专利技术的同步采集技术和局放定位算法，可定位局放最严重的电缆接头。
Ø 带通滤波技术与噪声识别及剔除算法联合运用，可有效识别局放信号。
Ø 基于脉冲电流法（IEC60270标准）的局部放电监测技术，可检测10pC以上局放信号。
Ø 可以检测出本次最大放电量，统计每次测量的最大值、平均值。
Ø 测量系统可以监测电缆的放电幅值、相位、次数等参数；能显示工频周期放电图、二维（q-φ,N-φ,N-q）放电谱图；并提供放电趋势图、设置报警、进行历史查询及打印报表等功能。
Ø 采用纯光纤的数据总线传输，成本低，传输距离远，稳定可靠。

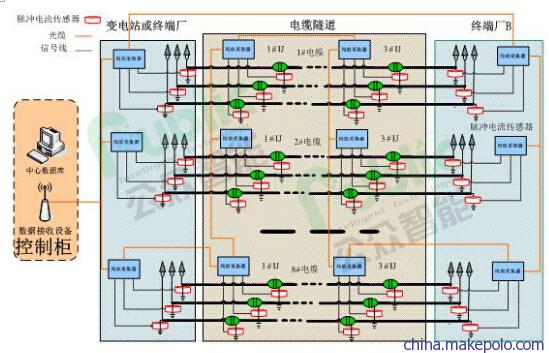

3.产品结构
由以上示意图可看出，系统主要组成部分如下：
Ø 局放监测主机：安放于变电站控制室控制屏柜内。
Ø 局放监测软件：安装于局放监测主机。
Ø 控制单元：安放于变电站控制室，控制屏柜内。
Ø 局放采集器：安装于电缆端头附近的电缆夹层，或电缆隧道内接头附近，该采集箱采用防水、防尘、防潮设计。
Ø 脉冲电流传感器：传感器采用钳形结构，卡在电缆端头或接头的接地线上，耦合脉冲电流局部放电信号，每个端头或接头需用1只。
Ø 通讯光缆：铺设在电缆沟道或桥架上，各监测点之间一条。用于将控制柜的电源及通讯信号，输送至每个现场防水采集箱，一条总线即可将控制柜及现场采集箱串联衔接成一体。
Ø 电源总线：该总线采用屏蔽铠装电缆，用于给系统设备供电。
4.产品安装示例

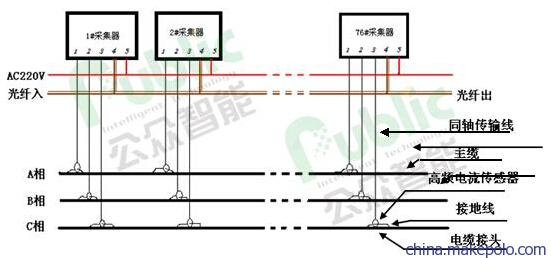

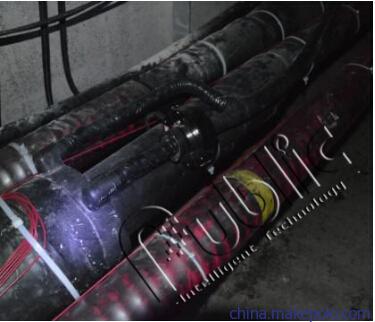

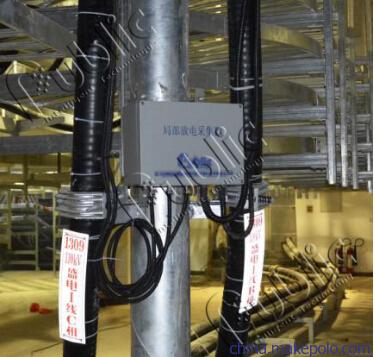

系统现场安装结构示意如下图4-1、4-2、4-3【电缆在线监测系统安装示例】所示。
图4-1
图 4-2
图 4-2
