5D影院系统通过惊险、刺激的三维立体影片,逼真的吹风、喷水、拍腿等特技效果以及烟
雾、光电、气泡等特效与影片情节的完美结合,所有这一切将观众带到了一个既真实又虚幻的世
界。观众可全方位感受来自视觉、听觉、触觉带来的新鲜刺激。
我公司开发的多功能影院设备的优点主要有:
l 它将动感运动和4D特效完美的结合在一起,具备动感和4D电影的所有功能,既可各自独
立使用,又可组合使用,使观众的感官刺激达到最高。
l 无污染,属于环保型产品;
l 节省能原,和传统类似设备相比可节能50%左右。
l 运营成本低,基本上和4D影院设备相当。
l 运输方便、安装维护方便简单。
l 以双人座椅为一单元,组合影院的规模方便。
l 安全可靠,座椅离地面仅40公分高,并有安全带和扶手。
l 座椅材料选用特殊杀菌材质,可有效杀灭多种有害细菌。
l 系统技术多项指标为国内首创,并已经申报国家专利。
l 座椅系统可根据客户实际需求定制及改制。
l 座椅系统的控制筏经过技术改装,充分适应了国内环境,可靠性大大提高,避免了因灰尘
造成的阻塞影响设备的使用,达到国际的先进水平。

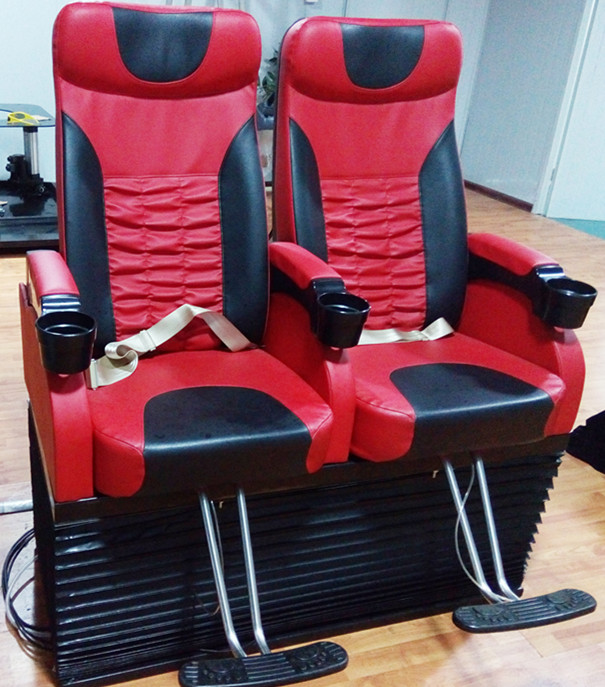

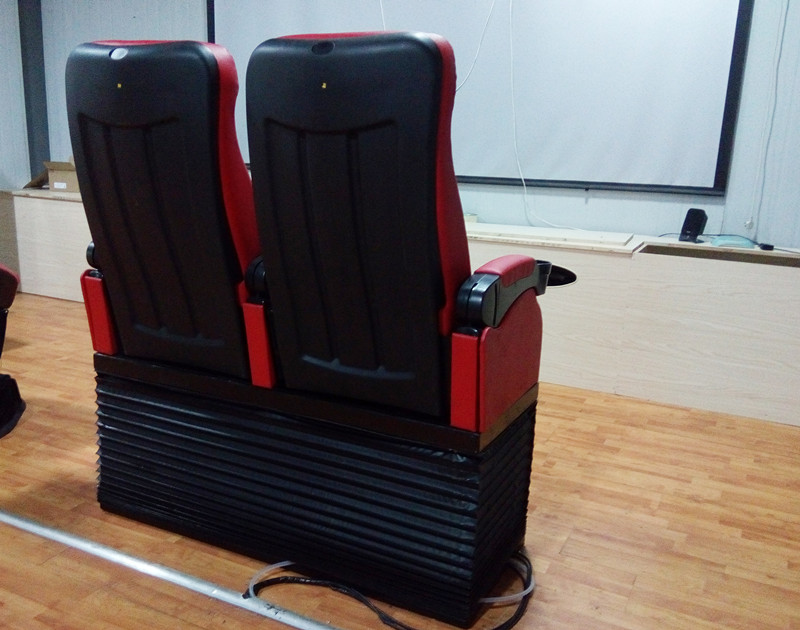

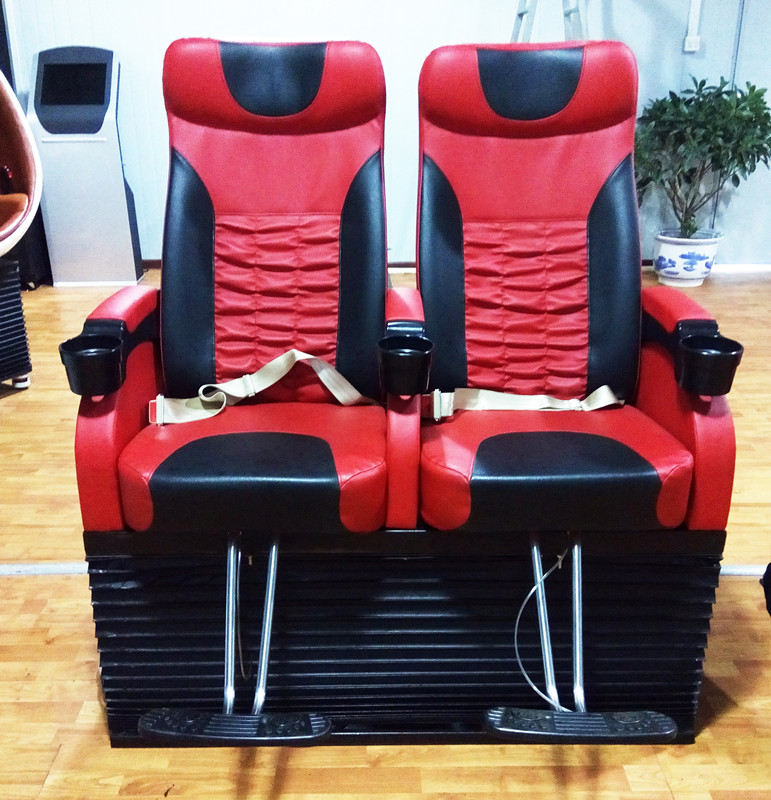

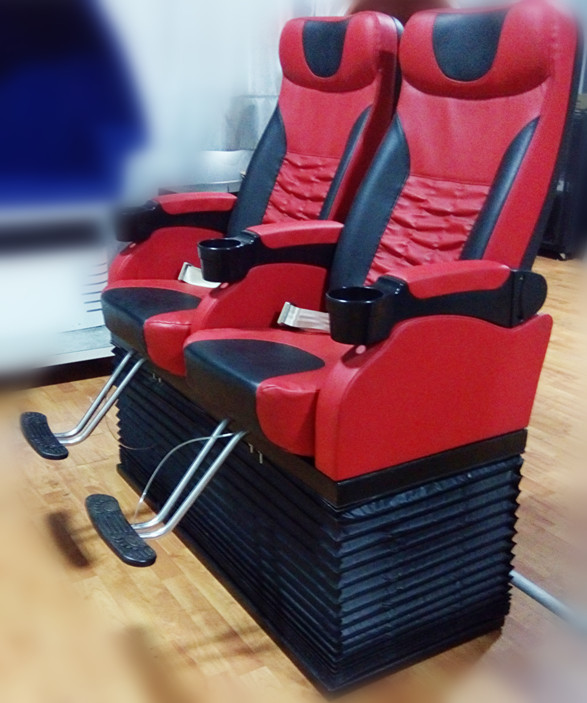

5D特技座椅是5D 影院中的主要组成部分。5D影院系统中的特技座椅针对自然界中的风、水等
效果及生活中比较常见的震动、坠落等运动进行模拟,这些特技通过特技控制系统,与影片中
的情节进行配合,使观众在观看影片时有身临其境的感受。我公司多年研发的新型电动动感座
椅,外观设计美观大方,座椅配色可根据客户需求定制。座椅的头枕、靠背与坐垫部分表面采
用高档PU皮革,造型上根据人体工学的理念设计,最大限度的提高座椅的舒适度;座椅结构
生产采用定型加厚海绵一体成型加钢结构整体制造的方式,这种制造方式使座椅经久耐用,乘
坐安全度高;座椅表面喷涂采用自杀菌胶衣,使得座椅可以自动杀掉大部分细菌,易于座椅保
持清洁;该型号座椅我们使用电动缸加伺服电机运动控制方式,使得座椅运动的精确度、平稳
度、动态响应等诸多技术指标都有了显著的提高;座椅特效均采用隐藏式设计安装位置经过反
复调试,使座椅特效与座椅外观完美结合,并且特效效果在体验上也更加真实,而且多种特效
模拟效果可自动调节大小,以满足不同场景的特效使用要求。



系统组成概述 5D影院包括如下几个部分:5D座椅、播放系统、控制器、环境特效等。
1.5D座椅同时又包括:三自由度平台上下铰接件各×1、电动缸×3、伺服驱动器×3、电机×3
平台参数:
方钢+钢板固定
尺寸1200mm*600mm
自重: 100Kg
有效负荷: 300Kg
纵向位移: 0mm
横向位移: 0mm
垂直升降 : 130mm
俯仰: +/-12deg
滚转: +/-11deg
扭转: 0deg
噪音(分贝) <65
平均无故障工作时间 (H) >1000
电缸参数:
型号: AC-EC-80-100
形式: 折返式
丝杆直径 (mm): 25
丝杆导程(mm): 5
行程(mm): 100
额定出力(kN): 5
减速比: 1.5
安装方式: 前后叉铰/法兰/耳轴
额定速度(mm/sec): 167(连续可调)
限位开关: 2个, NPN型, 常开.
内部带有磁环
伺服电机和驱动器参数:
东菱750W-80mm电机
东菱伺服驱动器
型号:H3N-DD
2.播放系统采用了国内领先技术,识别参数为0.01秒,回传数据1000/1秒
3.控制系统采用5D动感影院座椅信号控制板V530版本,于2013年11月份生产,是一款专门为了电
动平台定制的控制器,可控制西门子、施耐德、三菱、松下、台达、东元、安川、和利时、华大
等市面主流伺服驱动器。
主控芯片也进行了相应的升级,使用了更高速度的32bit ARM Cortex-M3芯片,具有编码器信号
反馈检测的功能。大大提高了电缸的控制精度。
控制软件采用了智能的模糊神经网络控制算法,同时增加了一路RS232的通讯接口,用户可通过
接口调节控制参数参数(需要配合标定软件),用于调节平台运动的速度/柔和度。
板上同时具有16路电磁阀的驱动功能,可作为特效输出。
