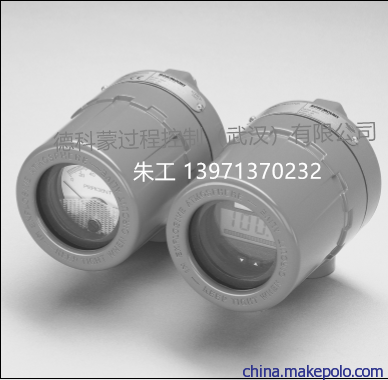

罗斯蒙特 751 现场信号指示器

罗斯蒙特 751

• 可采用液晶显示仪表或模拟仪表

• 设计用于工业环境、结构紧凑、紧固耐用

• 通过防爆认证和本质安全认证

• 提供灵活的安装选项

使用罗斯蒙特 751 胜过您的一体化仪表显示器
罗斯蒙特 751 现场信号指示器提供显示重要过程变量 的方法。这些装置与二线制变送器一起使用，可测量 压力、流量、液位、温度等输入变量。在难以察看一 体化仪表的装置上使用罗斯蒙特指示器是非常理想 的。 罗斯蒙特 751 指示器设计用于要求全天候性能的工业 环境。这些装置防震、防腐、具有防爆认证或本质安 全。为满足特定的应用要求，可订购液晶显示仪表或 模拟仪表。
液晶显示仪表 液晶显示仪表可以设置为从 4 mA 点 (-999) 到 20 mA 点 (9999) 的线性或平方根响应。显示器底部的 20 段 柱状图直接表示 4 - 20 mA 信号。 要改变 4 mA 和 20 mA 点是很容易的。只要拆下外壳 和测量仪表盖，按仪表面板上的按钮即可。为方便观 察，仪表在外壳内可以 90 度的增量旋转。
模拟仪表
模拟仪表有几种仪表刻度选项，以适应特定的应用要 求，精度为标定量程的 ±2%。 大多数测量应用适合使 用 0% 到 100% 的线性仪表刻度。 对于流量变送器， 可提供 0% 到 100% 的流量刻度。作为备选项，用户 可以规定专用的仪表刻度，用于直接读取 psi、 gph、 °F、 °C 或其它方便的工程单位。 仪表表盘很大，直径为 2 1/4 英寸， 其刻度为 2 英寸 长，易于读取。零点调整位于仪表面板上 （取下外壳 盖即可接触）。 为方便观察，仪表在外壳内可以 90 度 的增量旋转。
技术规格
外壳技术规格 物理规格
构件材料
外壳 低铜铝
刷漆 聚氨酯
O 形环 丁腈橡胶
仪表安装材料 Noryl® 塑料
电气连接 有 8-32 个镀镍黄铜螺钉端子的 3 极端子块，带有3/4 - 14 NPT 配 管。（也可选择 3/4 到  1/2 英寸不锈钢变径接头。）
外壳等级 NEMA 4x 型。 CSA 4x 型。 IP66。
重量 仅指示器：1.8 kg （4 磅） 指示器带备选安装支架：2.27 （5 磅）
液晶显示仪表技术规格
功能技术规格
输入信号 4 - 20 mA dc
显示器
4 mA 点极限 - 999 至 1000
量程极限 200 至 9999 4 mA 点和量程的总和不能超过 9999，用非互动零点和量程按钮进 行调节。
显示选项 标准显示响应与 mA 输入成线性关系。作为备选项，可选择平方根 或滤波响应。
过载极限 最大 666 mA
温度极限
储存温度 –40 至 85 °C （–40 至 185 °F）
运行 –20 至 70 °C （–4 至 158 °F） –40 至 –20 °C （–40 至 –4 °F） 环路完好，仪表不受损伤
湿度极限 0 至 95% 非冷凝相对湿度
更新周期 750 ms
响应时间 对输入变化的响应时间最大为 2 个更新周期。如果滤波器启动，显 示对变化的响应在 9 个更新周期内。
电压降 0.7 V dc （典型值） , 1.0 V dc （最大值）
​​性能规格
数字显示分辨率 0.05% 的校准量程或表头显示的 ±1 位
模拟柱状图分辨率 5.0% 的校准量程
指示精度 0.25% 的校准量程或表头显示的 ±1 位
稳定性 每六个月变化 0.1% 的校准量程或表头显示的 ±1 位
温度影响 在零点每摄氏度为 0.01% 校准量程 在工作温度范围内每摄氏度为 0.02% 的校准量程
电源中断 所有标定常数都存贮在 EEPROM 存贮器中，不受断电的影响。
故障模式 液晶显示仪表故障将不影响变送器的操作。
超范围或未达到范围的指示 输入电流 22.0 mA: 闪烁显示全刻度的 112.5% 和 9999 中较小的 一个数值。
物理规格
仪表尺寸 2 表盘直径为 1/4 英寸，有 4 个高度为  1/2 英寸的字符
模拟仪表的技术规格
功能技术规格
输入信号 • 4–20 mA dc • 10–50 mA dc • 40–200 mV
注释： 电表的最大串联电阻为 10 欧姆。
仪表指示 0 到 100% 线性刻度 0 到 100% 流量刻度 专用选项范围
过载极限 在额定满刻度值的 150% 允许两分钟
温度极限 –40 至 65 °C （–40 至 150 °F）
湿度极限 0 到 100% 相对湿度
零点调整 调整螺钉在仪表表盘上
性能规格
指示精度 标定量程的 ±2%
温度影响 在湿度极限内的任一点上小于全刻度的 2%
物理规格
仪表尺寸 21/4英寸表盘直径，刻度范围为 2 英寸长
​
