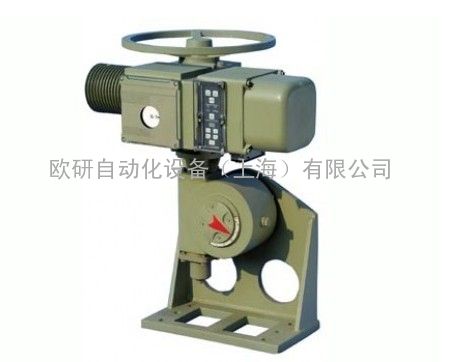

2SJ3西门子风门调节执行器

产品特性：2SJ3西门子电装质量,2SJ3西门子电装生产商,2SJ3西门子电装说明书,2SJ3西门子电装价格

产品简介：加工定制:是 ;品牌:欧研 ;型号:2SJ3021 ;驱动能源:电动 ;产品用途:风门调节

欧研自动化设备（上海）有限公司

详细介绍：

分享该产品

转发到

2SJ3西门子风门调节执行器


一、2SJ3西门子风门调节执行器介绍

2S引进型系列电动执行机构是引进德国西门子技术,该装置噪音低,自动化控制系统先进.可提供两个以上的中途信号.具有自动相序识别.缺相保护.故障自检.以及故障报警等功能.

配LK-5功率控制器可实现远程DCS的开关量控制.

配MU功率控制器可实现远程DCS的模拟量控制

该装置设计轻巧方便,通用性强,2SA 2SB 2SJ 2SQ可适用于不同阀门的驱动要求.根据配套功能需要可在机构上加装控制部分（LK） （MU）控制器以实现电装的就地操作,极大程度上方便了使用和调试

2SJ3（2SQ3）系列角行程电动执行机构是由多回转电动执行机构+二次减速器组成,适用于蝶阀.球阀.风门.旋塞阀等

2SA35系列直行程电动执行机构适用于做直线运动的阀门.如:阐阀.截止阀.刀闸阀.柱塞阀等

2SB35系列调节电动执行器是由2SA35+直行程调节部件组成.是对各类调节阀进行控制和调节的一套装置.可以精确的调节阀门的开启角度.以调节管道内介质的流量.

      在电动执行机构接线前，应先查看电机铭牌，电动执行机构名牌，以及电机接线图和电动执行机构接线图，并按铭牌接线图要求接线，接线时应注意：

1、根据额定电流以及使用工况选择合适的电缆，并在电缆末端裸露部分使用压接端头压接或者在电缆端头镀锡，以便接线

2、检查电源相序，观察电动执行机构旋向是否正确

3、控制电缆与动力电缆应分别接线

4、同一只微动开关的常开和常闭触点上不允许施加不同的电源

5、为了保证电动执行机构防护等级，在电缆进口处使用带密封垫的穿线接头，密封垫内径应根据电缆外径选用

6、端子接线及进线密封处均应保持清洁，并应在密封面上涂少量润滑脂

7、接线完毕后应旋紧进线口的穿线接头，盖上接线盒，并紧固

三、2SJ3西门子风门调节执行器电位器POT的调整

     电位器用于向远方传送最终控制元件（如阀门）的位置电信号，其阻值范围在工厂内已设置好，并与信号齿轮组件上方的中心轮两端挡块之间范围相对应，只有在更换时才给予重新调整
1、将最终控制元件（如阀门）至“关”或“开”位置，并观察电位器的旋转方向
2、松开螺纹65.15，将电位器取出使它脱离齿轮啮合
3、调整电位器至相应的终端位置
4、将电位器重新装好，与中心轮啮合，拧紧螺栓，并使齿轮有适当的齿侧隙
