ICS-20A电子皮带秤
ICS-20B电子皮带秤

徐州科霖机械设备有限公司已通过ISO9001质量体系认证，技术水平的机械设备可出口外贸。可按图纸加工/技术协议机械加工成套设备。 生产致力于NJGC系列称重给煤机/ICS系列电子皮带秤/JGC系列称重给料机/CLM系列校验链码/DTII-A系列带式输送机/LXC螺旋称重给料机/LS系列螺旋输送机。自主研发并配套生产的各种计量输送设备在恶劣的环境下通过长期稳定的工业运行，出口外贸的产品质量得以验证并深受广大用户的信赖和好评。欢迎用户来厂实地考察。咨询热线:152-5201-8820

ICS-20型电子皮带秤，动态累计误差小于±0.5％，适应带宽：500-1200mm,用于一般工厂皮带输送机的称重，以及对破碎机、磨煤机、筛分机等设备进行的定量给料控制，也可用于工业的称重过程控制，如监测生产量，控制产品的定量装载和监测产品库存量。
系统组成

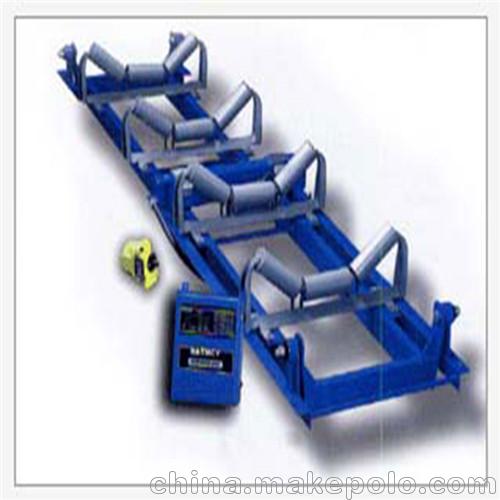

ICS-20系列皮带秤主要由四部分组成：ICS-20型杠杆式称重桥架、称重传感器、60-12C速度传感器、2001电脑积算器。
称重桥架

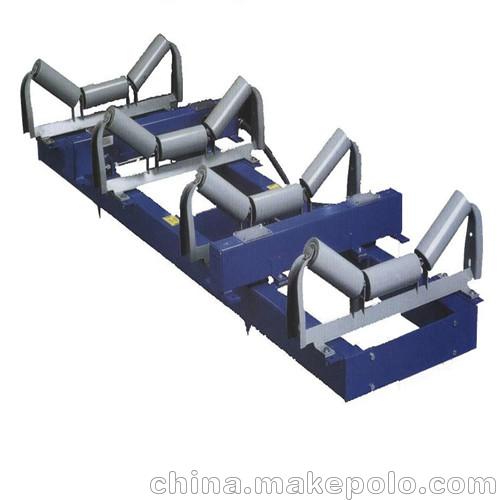

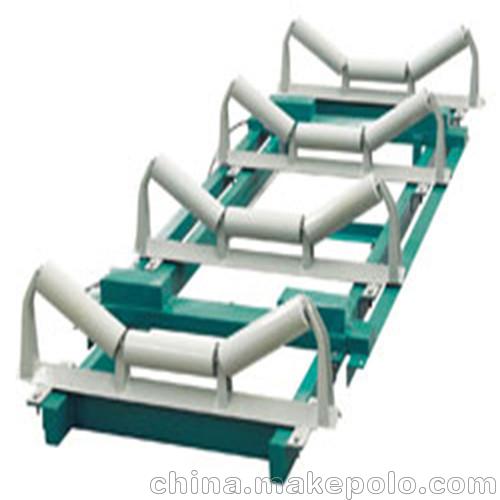

ICS-20型称重桥架在单杠杆上装有两组托辊，采用一只拉式传感器中间支承，外侧支承采用无磨擦耳轴支点。这种封闭装置可以防震、防潮、防腐冀防止物料堆积，因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。
称重桥架的主梁采用矩形钢管，这使整个称重桥架具有足够刚性、较小的自重、外表积灰面积达到洁净。无运动和易损件。为了保证整个系统的稳定性，高精度电阻应变片式传感器安装于受拉部分，抗侧向力，减少非线性误差。对于比重较轻物料的测量可采用配重称架。

称重传感器
ICS-20系列电子皮带秤均采用拉式电子应变式称重传感器。
 外壳：“S”型密封保护
 非线性：<0.03%FS
 非重复性：<0.01%FS
 蠕变：<0.02%FS
 零点输出：±1%
 温度灵敏度：  间隔：0.0008%FS/oF
 零点：0.0015%FS/oF
 滞后误差：0.02％
 灵敏度误差：±0．1％
 过载能力：传感器容量的150％

	20 A型	20B型
称重范围	1-4000 t/h	1 - 4000 t/h
皮带宽度	500-2200 mm	400 - 2200 mm
皮带速度	0.1- 4 m/s	0.05 - 4 m/s
称重区标准长度	2400 mm	300 - 1200 mm
皮带输送机倾角	<= 18 度(正常)	<= 16 度

工作条件和安装条件：

环境温度：     机械：-20℃～+50℃

仪表：   0℃～40℃

电源电压：     220V（+10﹪、-15﹪）   50Hz±2﹪
