产品说明：
一、简介：
      意大利MADAS燃气调压器符合欧洲BS  EN88准则和UNI-CIG7430标准，其运行时的最高的工作压力


为1bar，工作压力在进行压力和流量变化的情况下，仍能维持精确，UNI-CIG8042调节标准中规定：每一


台燃烧器的进气管上都必须安装一个调压器。

三、如何选择调压器：
      调压器的容量取决于其连接件的直径以及压力损失。进口处的最大压力不能超出最大允许值。为


达到最佳的工作效果，压力降应为气体通过调压器因摩擦而产生的压力损失（△P）。压力损失△P可以


从“压力损失——流量”曲线图中查得。
压力损失：△P=调压器进口压力与出口压力的差值
 例如：进口压力P1=30mbar
       出口压力P2=25mbar
       流量Q=75 Nm3/h（天然气）
选择合适的调压器，请按照如下步骤进行：
1)计算压力损失△P=30-25=5mbar
2)在纵轴上找到5mbar这一点，划一条水平线直到从流量值引出的垂线相交一点。
3)根据这一点，选择其右边那条线所代表的调压器即可。（该例选DN50）

二、技术参数：
1、进口压力：P1：2kpa-200Kpa(20mbar-2bar)
2、出口压力：P2：0.8Kpa-50Kpa(8mbar-500mbar)
3、流量范围：Q=15-3000 Nm3/h（天然气）
4、稳压精度：±5%
5、关闭压力：≤1.2P2
6、等级：A级（符合欧洲BS EN88准则）
7、适用介质：煤气、天然气、液化石油气等无腐蚀性气体
8、金属材料：压铸合金铝、不锈钢和黄铜
9、非金属材料：膜片，阀垫及其它橡胶件
10、导压管材料：紫铜管
11、连接方式：
螺纹接口（DN15-DN50）符合ISO 7/1标准
法兰接口（DN65-DN100）符合ISO 7005标准
12、适应温度：-15℃-+60℃
13、最大工作压力：2bar
14、最高介质温度：60℃

15、公称压力：PN16

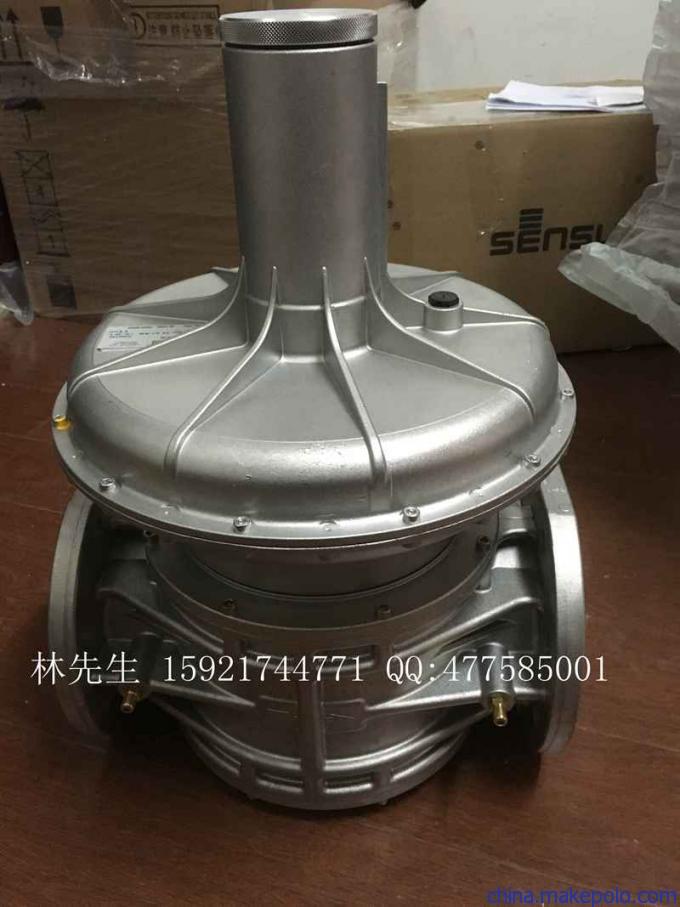

★意大利MADAS燃气调压器（RG/2MC系列）
RG/2MCDN15,RG/2MCDN20，RG/2MCDN25，RG/2MCDN32
RG/2MCDN40,RG/2MCDN50，RG/2MCDN65，RG/2MCDN80
RG/2MCDN100
RC02，RC03，RC04，RC05，RC06，RC07,RC08
RC09，RC10，RC042，RC052,RC062，RC072
RC082，RC092，RC102，RCS06，RCS07


★意大利MADAS燃气过滤器（FM系列）
FM02，FM03，FM04，FM05，FM06
FM07,MF08,FF09,FF10,FF12,FF13

★意大利MADAS燃气电磁阀（EV/NC系列）
产品名称 型号 口径 连接方式 最大压力
燃气电磁阀 EVP02 DN15 螺纹连接 200mbar
燃气电磁阀 EVP03 DN20 螺纹连接 200mbar
燃气电磁阀 EVPF04 DN25 螺纹连接 200mbar
燃气电磁阀 EVPF05 DN32 螺纹连接 360mbar
燃气电磁阀 EVPF06 DN40 螺纹连接 360mbar
燃气电磁阀 EVPF07 DN50 螺纹连接 360mbar
燃气电磁阀 EVPF08 DN65 法兰连接 360mbar
燃气电磁阀 EVPF09 DN80 法兰连接 360mbar
燃气电磁阀 EVPF10 DN100 法兰连接 360mbar
燃气电磁阀 EVPF12 DN150 法兰连接 360mbar


★意大利MADAS空气/燃气比例调节阀（AG/RC系列）
AG02,AG03,AG04,AG05
AG06,AG07,AG08,AG09,AG10
