矿用冲击地压监测系统

◆ 系统概述

KJ630矿用冲击地压监测系统是我公司根据煤矿的现场需求而研制出的用于煤矿井下煤层或岩层应力作用，对采场冲击地压初期预测和趋势进行分析的监测系统，矿用冲击地压监测系统可以使工作人员及时掌握应力场的动态变化规律，做出及时处理。该系统可以对因采动影响煤层或岩层内部应力场的变化情况进行实时观测和数据传输。井上监控软件可实时保存监测分机数据，并形成数据报表和历史变化曲线，

◆ 特点

系统具有较高的抗干扰能力及较高的稳定性、可靠性。采用高速数据交换技术，系统具有最佳的实时性。能够在掘进和回采前，宏观预测冲击危险区域和危险程度，为监测预警系统布置提供依据。能够在掘进和回采过程中，实时监测预警危险区域的冲击危险性，为实施提前消除冲击的措施提供准确的位置和时间。系统支持井下监测站点及通信距离的扩展。子站具有测量精度高，测量范围大，且具有密封、防潮、防爆等安全保护措施。

◆基本功能

1.系统具有对钻孔应力模拟量数据的采集、显示及报警功能。

2.系统具有以地点和名称为索引的存储和查询功能。

 3.系统具有人机对话功能，以便于系统生成、参数修改、功能调用等。

4.系统具备自诊断功能，当系统中分站等设备发生故障时，分站颜色发生变化报警并记录故障时刻和故障设备，以供查询及打印。

5.将模拟量监测值随时间变化的状况用带坐标和实时值的曲线直观地显示出来。

 6.在具有说明巷道、设备布置等背景图上，将实时监测到的模拟数值在相应位置显示。 ◆技术指标

1.系统容量： 128 台分站设备

2.系统巡检周期：≤30s

3.数据传输方式：CAN 总线/485 通讯/以太网

 4.网络传输协议：TCP/IP

5.操作系统：Windows 2003

6.数据库：SQL2005 建立数据库存储备份，监测数据永久保存

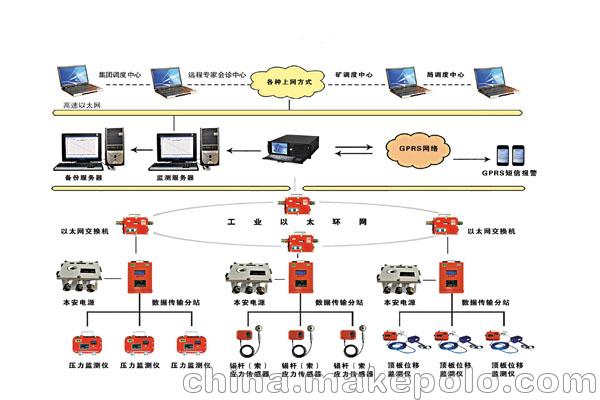

◆系统组成

1.地面监控中心 ：控计算机2台（其中备份机1台），PS不间断电源，打印机，信息传输接口。

2.通讯分站：矿用本安型传输分站 ，矿用隔爆兼本安不间断电源。

3.监测点：用本安型钻孔应力传感器。
