产品介绍
大工人电动缸型号表示:
DGRLT | 51 | T5 | L1000 | S100 |
轻型电动缸 | 缸径/尺寸 | 导程 T5=5mm T10=10mm | 行程 L1000=1000mm | 额定速度 S100=100MM/S |
| F0.5 | I/U | P400 | i1 |
| 额定负载F0.5=0.5KN | 电机安装方式 直线安装:I 折返安装:U | 功率 P400=400W | 减速比 i1=1:1 i1.5=1.5:1 …… i100=100:1 |
DGRLT51小型高速电动缸
性能参数表产品系列 | DGRLT51 |
丝杠导程 (mm) | 2 | 5 |
可选电机功率 (W) | 400 |
额定推力 (N) | 10-500 |
速度 (mm/s) | 10-100 | 10-250 |
额定推力丝杠输入扭矩 (Nm) | 0.25 | 0.6 |
推荐滚珠丝杠直径 | 12 | 12 |
滚珠丝杠额定动载 (kgf) | 334 | 675 |
行程 (mm) | 50-1000 |
轴向间隙 (mm) | 0.02-0.04 |
300mm 导程误差 (mm) | 0.023 |
重复精度 (mm) | 0.02 |
注:
1. 若需要核算丝杠寿命,请联系客服详细咨询;
2. 推力,速度一般不能同时达到,以电机,减速机来平衡两者关系;
3. 行程若超过500mm,建议外加导向装置;
DGRLT51轻型电动缸 电机选配表
产品系列 | DGRLT51 |
可选伺服电机系列 | 60 |
可选步进电机系列 | 57/ 60 |
可选减速机系列 | 60 |
注:
1. 大工人电动缸伺服电机品牌有松下、三菱、安川、ft社、台达、拓达;
2. 大工人电动缸步进电机品牌有日本ft社、深圳雷赛、上海鸣志;
3. 大工人电动缸减速机品牌有日本新宝、台湾昆台、台湾利茗、上海劲默;
4. 伺服电机,步进电机,减速机具体品牌可与客服联系,可以由客户自己选定;
电动缸产品实拍图
直线式
电动缸产品特点
产品特点
高精度
高精度,加工精度在2个丝以内
安全性好
安全系数高,冶金标准,安全系数大于2,关键部位大于4
长寿命
运行距离达100,000km以上
精细选材
1. 采用德顿铝合金6431标准方形筒为缸体材料,外观精美
2. 检测元器件选用国际知名品牌
3. 关键零部件采用优质材料,真空热处理或表面处理(涂层、氮化、氧化)
4. 选用优质润滑脂,摩擦力低,传动效能90%以上
设计及加工
1. 丝杆螺母与输出杆直接刚性连接,确保丝杆螺母和输出杆正常工作
2. 所有螺纹在调试完毕后全部打防松胶,确保在寿命内设备稳定无故障
3. 产品默认带防转机构
4. 配备专业机加设备,较大化地降低成本
工作周期
使用滚珠丝杆可频繁运行(大于50%或连续运行)
检测
专业而详细的出厂检测:外观、速度、精度、噪音分贝
优质服务
1. 每一台出货做终身跟踪服务,确保设备终身正常使用(故障处理,提供备品备件,技术咨询)
2. 高度定制,起订量低,一台起订
3. 丰富的电动缸制作经验,会根据客户要求提出建议
4. 客户所有需求均在12小时内响应
电机
1. 可选择多种交流伺服电机或步进电机
2. 可选输入动力带制动(刹车),增加制掣性能
公司介绍
大工人电动缸应用
 | 娱乐行业 六自由度平台运动平台广泛运用于各种模拟仿真、动感娱乐、机械人手臂及关节、动感座椅等。 |
模拟现实 多自由平台可应用于VR虚拟现实座椅 如:模拟赛车等模拟系统 |  |

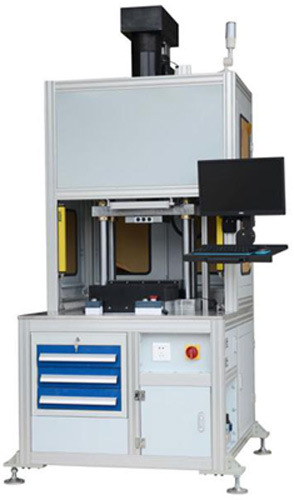

 | 汽车行业 如伺服压机、汽车制造设备用在发动机组件压装(缸盖,缸套,油封等)转向器组件压装(齿轮,销轴等)传动轴组件压装,齿轮箱组件压装,刹车盘组件压装等。 |
机械矩阵 通过电机控制机械矩阵中每个单元的升降速度,通过矩阵高程变化构建各种静态和动态图案,以此模拟三维地形地貌、文字图案、波浪运动等。机械矩阵墙还可以与投影、数字影像相结合,实现矩阵的多媒体化和数字化,使其更具有观赏性和动态展示效果。 |  |

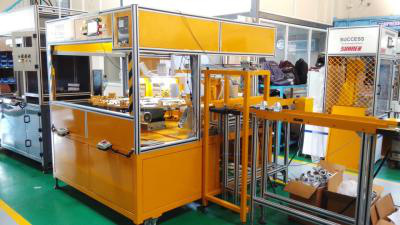

 | 工业行业 机械自动化生产线、钢铁连铸、石油化工、物料搬运、注塑机、模具控制、阀门控制、精密机床、制药机械、多自由度精密加工、机械升降平台、食品工业等。 |

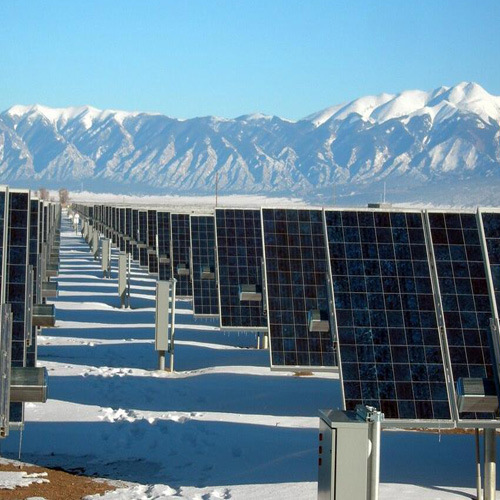

 | 太阳能追踪系统 太阳能追踪系统是光热和光伏电发电过程中,优化太阳光使用,达到提高光电转化效率的机械及电控单元系统,包括:电机(直流、步进、伺服、行星减速电机、推杆电机等)、涡轮蜗杆、传感器系统等等。 |
