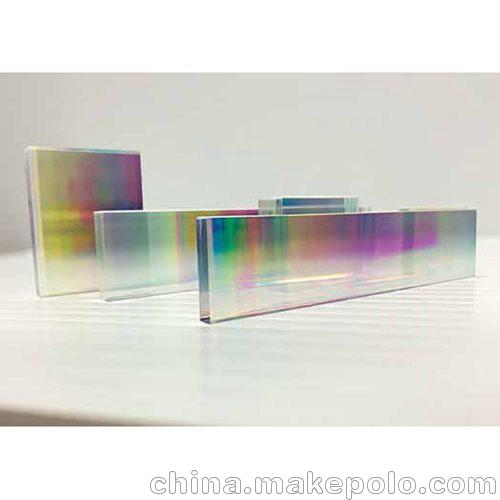

Lightsmyth光通信1550nm脉冲压缩透射衍射光栅
Lightsmyth光通信1550nm脉冲压缩透射衍射光栅用于将入射光成角度地分散到光谱中。光通信透射衍射光栅采用先进的设计和精确的光刻晶圆级制造，可提供优异的光学性能和低成本方案，为您的光学系统提供强大的竞争优势。这些光栅提供高衍射效率、低PDL和极具竞争力的价格组合。
测量的衍射效率曲线
LIGHTSMYTH光通信透射衍射光栅产品特性：
- 高衍射效率
- 低偏振相关损耗
- 宽通带和低角度灵敏度特殊设计
- 仅使用熔融石英和高坚固介电材料
- 不使用聚合物或有机物; Telcordia认证
- 每个光栅都是主光栅; 超低散射
- 线密度（线密度均匀度<0.001线/ mm）
- 极具竞争力价格
LIGHTSMYTH光通信透射衍射光栅应用：
- 光通信（ROADM，WSS，WDM MUX / DEMUX）
- 飞秒激光和皮秒脉冲压缩
- 高功率激光器
- 光谱光束组合
- 远程光学传感器和光谱学
Lightsmyth光通信1550nm脉冲压缩透射衍射光栅规格：
以下规格光通信透射衍射光栅为库存光栅。可以提供其他线密度、工作光谱带、几何形状和基板尺寸透射光栅。
偏振无关通信透射光栅：
S / N | 波长范围（nm） | 线密度（线/ mm） | 入射角1（°） | 衍射效率2（％） | 偏振相关损耗2（dB） |
T-1000C | 1525-1565 | 1000.00 | 50.6 + 1 | > 93 | <0.25 |
T-966C | 1525-1565 | 966.18 | 48.3 + 1 | > 94 | <0.2 |
T-940C | 1525-1565 | 940.07 | 46.5 + 1 | > 94 | <0.2 |
T-940L | 1570-1610 | 940.07 | 48.4 + 1 | > 94 | <0.2 |
T-940CL | 1526-1610 | 940.07 | 47.5 + 1 | > 92 | <0.2 |
T-711-1650
| 1500-1800
| 711.24
| 35.55+/-1
| ≥ 95 peak,≥85 over range
| --
|
高色散单偏振通信透射光栅
P / N | 波长范围（nm） | 线密度（线/ mm） | 入射角1（°） | 衍射效率2（％） | 工作偏振 |
T-1200C | 1529-1568 | 1201.20 | 68 + 0.5 | > 90 | S |
T-1166L | 1572-1612 | 1166.18 | 68 + 0.5 | > 90 | S |
偏振独立数据通信透射光栅
P / N | 波长范围（nm） | 线密度（线/ mm） | 入射角1（°） | 衍射效率2（％） | 偏振相关损耗（dB） |
T-1702-895 | 850-940 | 1702.13 | 49.5±1 | ≥90 | <0.3 |
T-1200-1310 | 1275-1345 | 1201.20 | 52.0±1 | ≥90 | <0.3 |
备注：
1光栅在更大的角度范围内具有高效率。
2根据波长对于s偏振和p偏振的波长函数的抛物线拟合确定。
定制高效光通信透射衍射光栅：
屹持光电提供高效、超低偏振相关损耗的透射光栅，具有定制的线密度、尺寸和入射角。
