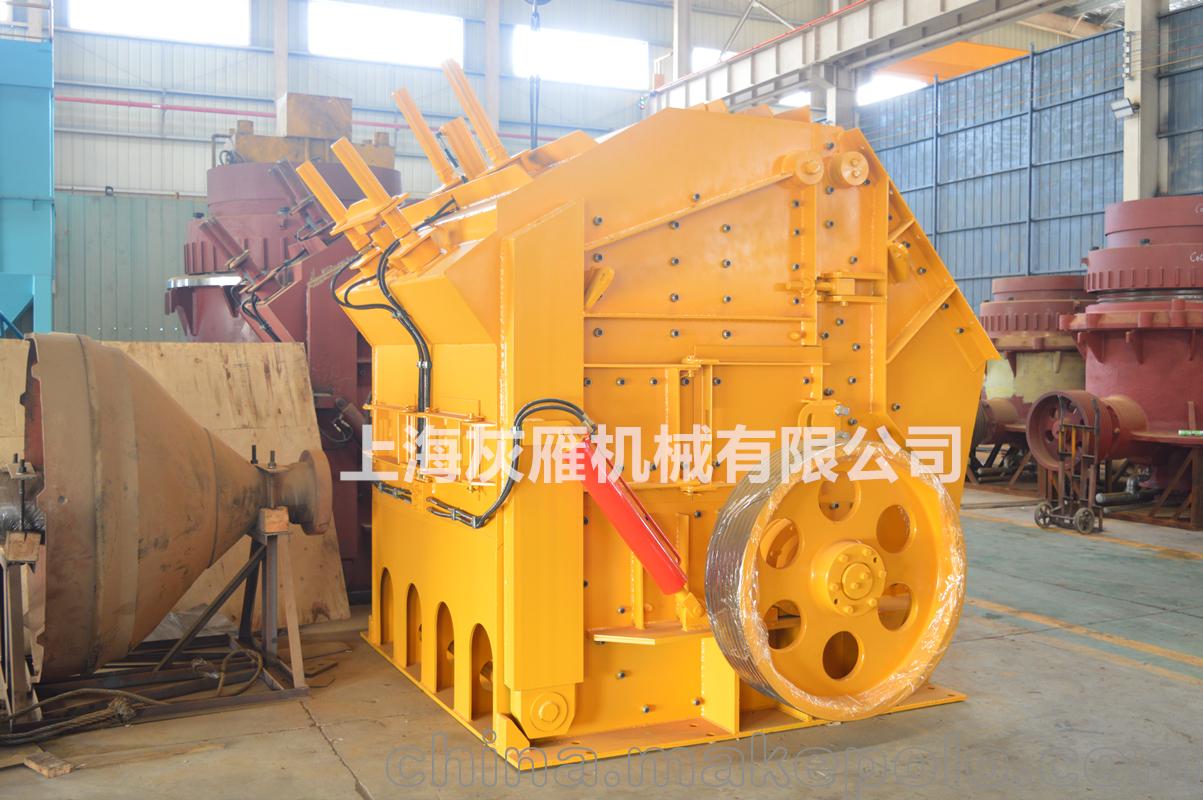

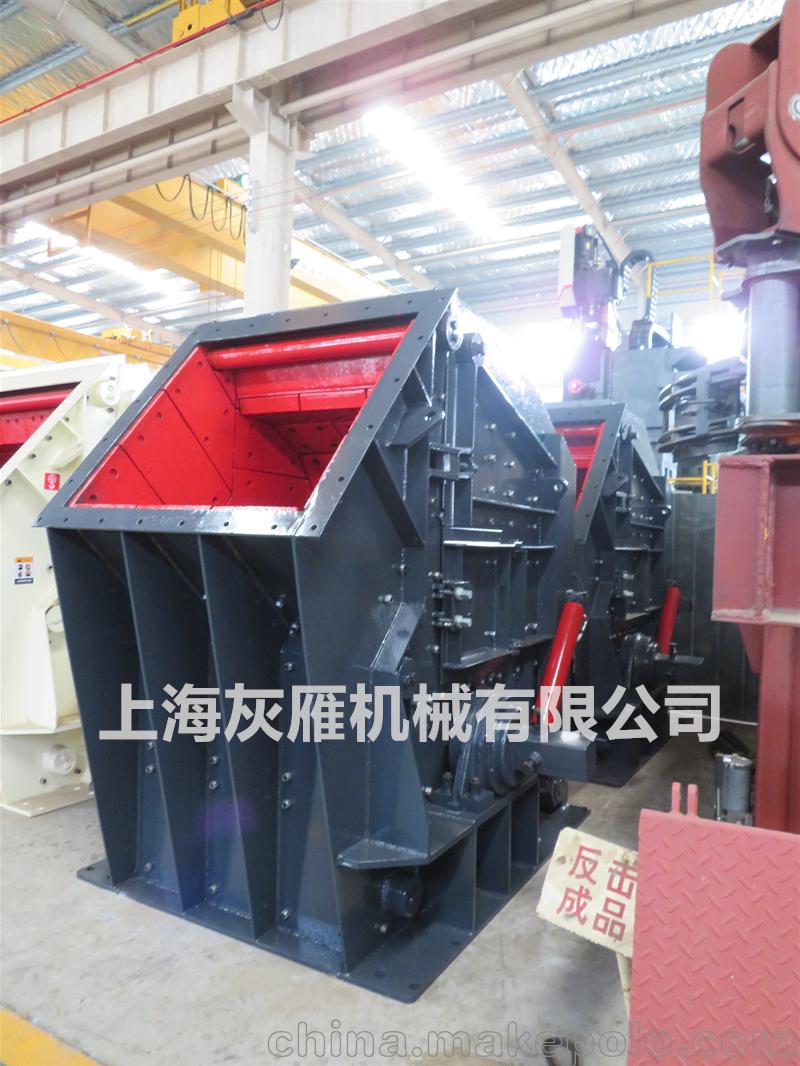

反击式破碎机
产品简介
破碎设备是选矿工业生产中破碎矿石工序不可缺少的设备，同时也是其他工业部门破碎岩石、原料和其他物料所必须的设备。根据待碎矿石、岩石和物料的性质、用途和数量的不同，可选用不同类型的破碎设备。
适用领域
本系列广泛应用于高速公路，书库，铁路，机场等对石料形状要求比较高的作业领域。
性能特点
生产能力
单位小时处理量：30～500t。
因不同型号处理量相差较大，故请详细告知厂家所需处理量以备定制型号生产。
产品特点
本系列产品一般作为二级破碎设备，也可根据用户的要求变换转子和破碎腔作为初级破碎设备，具有破碎比大，产量高，性能稳定，破碎后石料立方体好和针片状少等特点。
工作原理
反击式破碎机是一种利用冲击能来破碎物料的破碎机械。机器工作时，在电动机的带动下，转子高速旋转，物料进入板锤作用区时，与转子上的板锤撞击破碎，后又被抛向反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎，此过程重复进行，物料由大到小进入一、二、三反击腔重复进行破碎，直到物料被破碎至所需粒度，由出料口排出。石料由机器上部直接落入高速旋转的转盘;在高速离心力的作用下，与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎，石料在互相打击后，又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、粉碎。
技术参数
| 型号 | 转子直径
(mm) | 进料口尺寸
(mm) | 转子宽度
(mm) | 功率
(kw) | 重量
(t) | 不同闭边排料口的产量
(t/h) |
| 76 | 63 | 51 | 38 | 25 | 19 |
| PFH1010 | 1020 | 930×800 | 914 | 55-75 | 10.3 | 135 | 120 | 110 | 94 | 80 | 60 |
| PFH1012 | 1020 | 1160×800 | 1143 | 90-110 | 11.5 | 170 | 150 | 137 | 120 | 100 | 75 |
| PFH1016 | 1330 | 1540×800 | 1524 | 110-132 | 13.35 | 215 | 186 | 160 | 145 | 116 | 95 |
| PFH1408 | 1330 | 1065×800 | 762 | 55-75 | 11.4 | 173 | 152 | 140 | 121 | 102 | 76 |
| PFH1410 | 1330 | 1065×800 | 914 | 90-110 | 13.9 | 209 | 184 | 169 | 145 | 124 | 92 |
| PFH1412 | 1330 | 1160×800 | 1143 | 132-160 | 16 | 261 | 230 | 211 | 184 | 155 | 116 |
| PFH1416 | 1330 | 1540×800 | 1524 | 185-220 | 19.5 | 422 | 382 | 344 | 303 | 254 | 193 |
| PFH1420 | 1330 | 1844×800 | 1848 | 185-220 | 22 | 548 | 496 | 448 | 394 | 330 | 250 |
