一、使用环境条件
1、环境温度zui高温度：+40℃
最低温度：-15℃；
2、环境温度日平均相对湿度：≤95%
月平均相对湿度：≤90%
日平均蒸气压：≤2.2×10-3 MPa
月平均蒸气压：≤1.8×10-3 MPa；
3、海拔高度：不超过3000米；
4、地震烈度不超过8度；
5、使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体以及无剧烈震动。


​

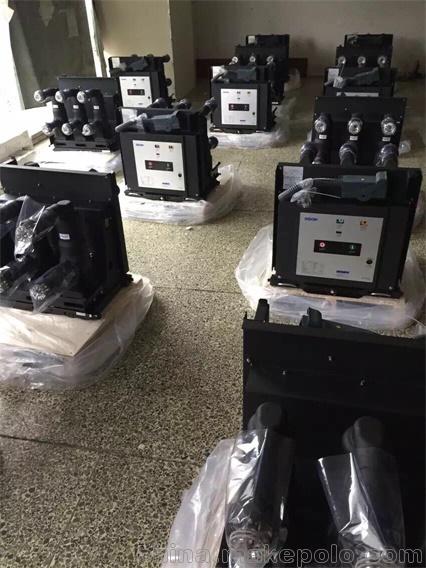

户内10kv高压真空断路器供应商
二、产品机构及工作原理
1、主体结构

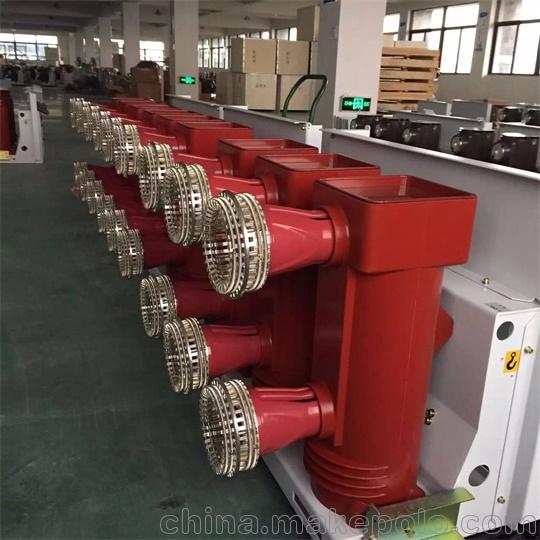

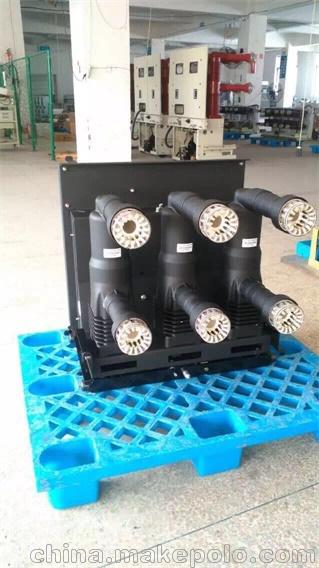

VS1（ZN63A）断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内，这种机构能有效防止包括外力冲击、污秽环境等外部因素对真空灭弧室的影响。断路器主体安装在断路器框架后部，与操动机构连接成一个整体。
2、储能
VS1（ZN63A）断路器合闸所需能量由合闸弹簧储能提供。储能既可由外部电源驱动电机完成，也可以使用储能手柄手动完成。


三、安装、调试
1、VS1（ZN63A）断路器从包装箱中起吊时，挂钩应挂在断路器上有明显标识的起吊孔处，搬移时不得使上、下出线臂受力，同时不应让断路器受到较大的冲击振动。
注：在正式进柜操作前，请按要求去除起吊装置。
2、VS1（ZN63A）断路器出厂前已经过严格的出厂检验，参数均符合技术要求。一次回路通电前须做以下准备工作。
a、检查断路器有无损坏，如有损坏请停止使用。
b、清除脏污，尤其是绝缘表面，由于运输过程或储存过程造成的脏污会影响产品绝缘性能。
c、用手动方式按规程操作断路器进行储能、合闸和分闸，观察储能状态、分合位置指示是否正常。
d、用操作电源操作断路器进行储能、合闸和分闸，观察储能状态、分合位置指示是否正常。
e、手车式断路器按如下步骤操作：
将推进手柄插入推进孔中，顺时针摇动为推进，逆时针摇动为退出。推进总行程
200 mm。在分闸状态下，应顺利进入工作位置或试验位置，请中速转动手柄20圈，当听到“嗒”的一声时即为到位（切忌用力过大而损伤推进机构），同时相应位置指示（S8、S9）回路接通。


​



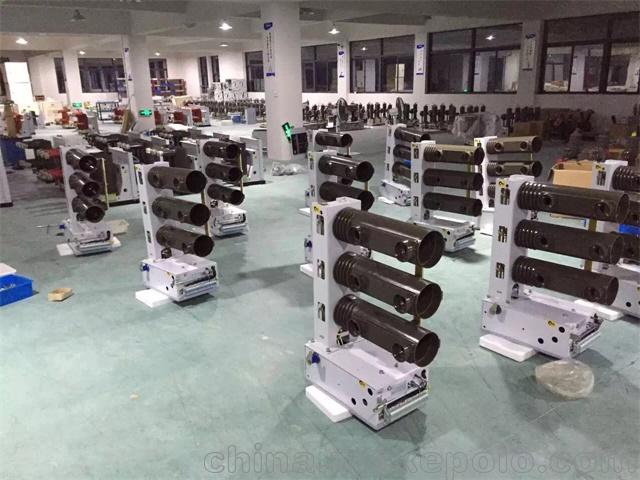

户内10kv高压真空断路器供应商
四、操作过程可能出现的现象


序号 现象 原因
1 不能合闸 1、处于未储能状态
2、已处于合闸位置状态
3、手车式断路器未完全进入工作位置或试验位置
4、选用了合闸闭锁装置，而辅助电源未接通回低于技术条件要求
5、二次线路不准确
2 不能推进推出 1、断路器处于合闸状态
2、推进手柄未完全插入推进孔
3、推进机构未完全到试验位置，致使和舌板不能与柜体解锁
4、柜体接地联锁未解开
按上述原因检查后，仍有疑问的请与生产厂家联系。


3、正式运行时额定电流1600A及以上等级请按要求去除绝缘筒盖。
4、进行工频耐压绝缘试验。





​


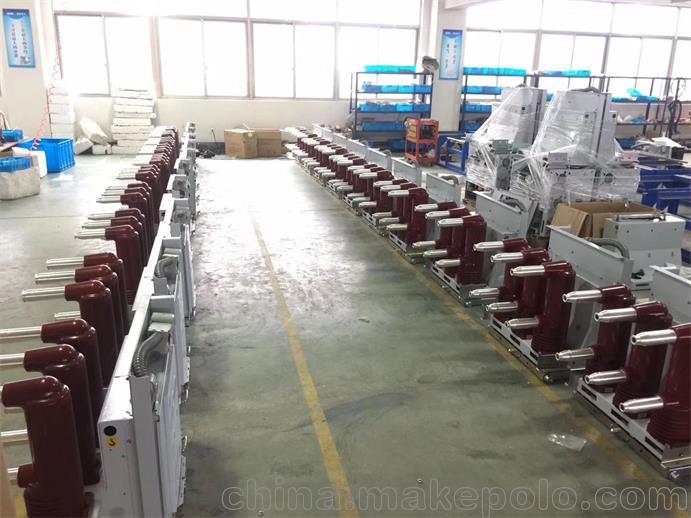

户内10kv高压真空断路器供应商
五、、维护与保养
本公司生产的VS1（ZN63A）断路器选用特制滑动轴承，采用特殊表面处理防锈工艺，配用长效润滑脂，在正常使用条件下，10-20年不需要检修，但由于使用环境的差异，仍需进行必要的检查、维护工作。
1、视工作环境在6-12月内应对断路器本体进行适当检查。在外观检查后，需对设备表面的污秽受潮部分进行清洁，用干布揩拭绝缘件表面，然后用沾有清洗剂的绸布揩去其他污秽物（注意所用清洗剂能适用于塑料或合成塑料材料）。
2、当断路器长期放置时，可能使断路器活动部分产生阻滞，每年应对断路器进行至少5次的储能及合、分闸操作。
3、每年应对断路器进行至少1次的绝缘测试以判断断路器真空灭弧室是否漏气或其他外界原因造成绝缘强度的降低。
4、对于频繁操作场所，应注意严格控制在技术条件规定的操作次数范围内，不能在超出使用寿命后继续使用。


六、配置
1、VS1（ZN63A）-12真空断路器的二次控制电压：
DC220 AC220V DC110V AC110V
2、二次控制可选件配置：
2.1闭锁装置：作用——在二次控制电源未接通或低于技术条件要求情况下防止合闸。
2.2过流装置：作用——在一次回路中过载或短路情况下，通过过流继电器使过流线圈得电动作，使断路器分闸。一般加在A，C相上，也有三相都加的。当电流互感器的二次输出容量足够时，选用间接过流脱扣器方案，有3.5A和5A两种，当电流互感器的二次输出容量不足以提供过流脱扣电磁铁需求时，选用中间变压器方案。中间变压器的接线端2.4和2.5接VS1上的过流脱扣电磁铁。
