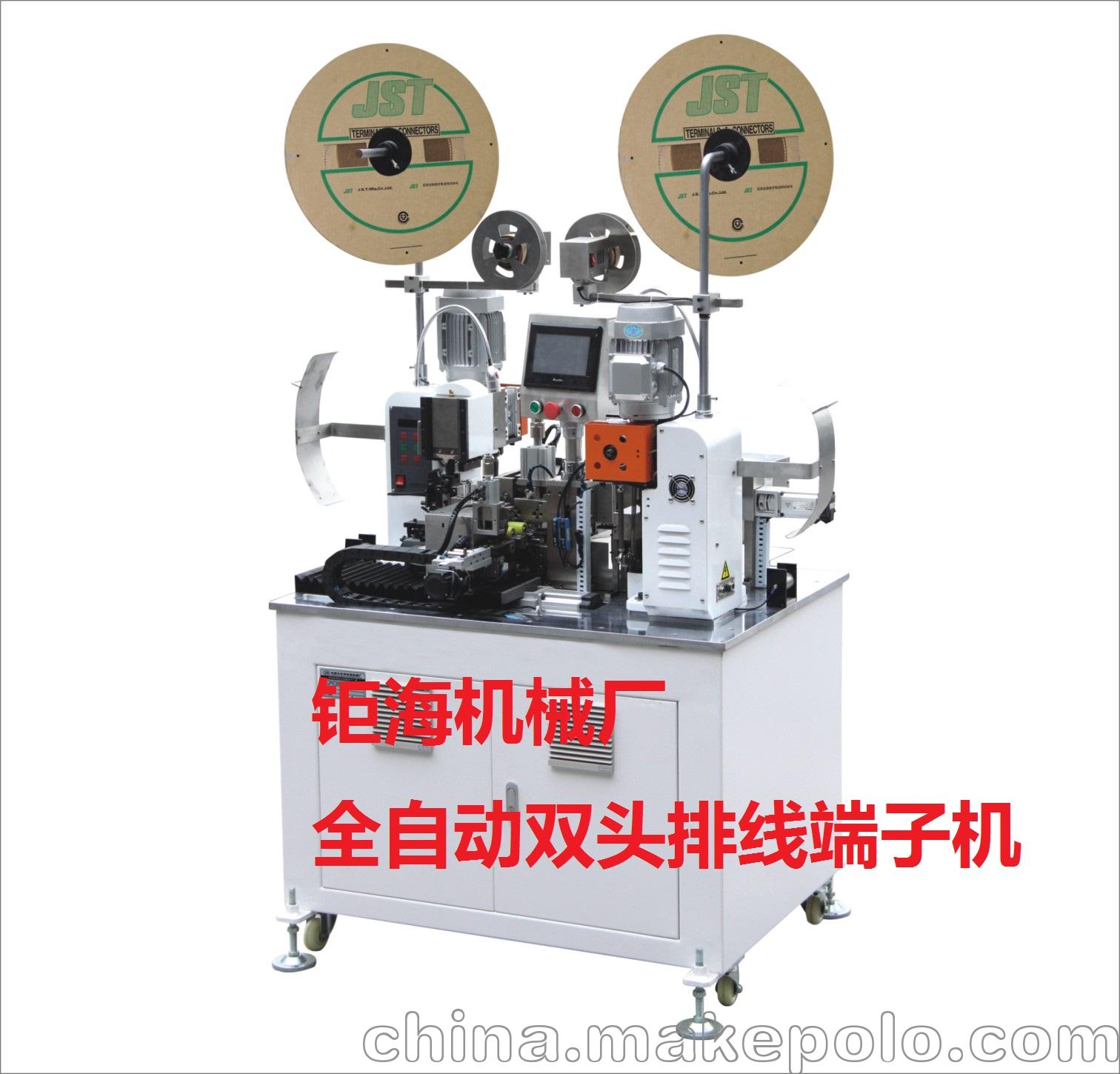

特点说明：

1、本机采用日本松下控制系统，松下伺服，达到，高效，稳定。

2、采用触屏操控方式调整，包括：线长度，剥皮长度，打端位置等等，全

部触屏调节；操作全过程一看即会，可一人操作多台设备。

3、产品功能，双端压接端子;应用于排线，电子线；都能在本设备上加工完成，无须更换配件，只作微小调整便可,实现一机多用，减少设备投资。

4、适用端子型号，PH,XH,ZH,SCN,SM,VH,杜邦等连续端子压接。

5、稳定性好，采用偏心轴，端子压力均衡，压著整齐，成品率高，凸轮传动结构，控制分线动作稳而快。

6、效率高，压著速度可达到22000pcsH（max）机器可24小时工作。

7、特殊功能，A端可间隔正反压端子，两并线可以同时出5条
机器配置

1. 伺服电机：日本松下伺服

2. 闭环电机：杰美康

3. 步进电机：南博万

4. PLC控制器：日本松下

5. 驱动器：日本松下

6. 丝杆：台湾TBI

7. 滑轨：台湾上银

8. 气动元件：台湾星辰

9. 光电开关：欧姆龙

10. 显示屏：信捷触摸屏

基本参数：

1. 外形尺寸：长1800mmX宽1400mmX高1550mm

2. 重量 ：约450KG

3.电源：AC220V50HZ

4.额定电流：15A

5.功率：4000W

6.工作气压：0.4MPa-0.6Mpa,气源要求过滤并干燥

7.安放空间：2米X3米

8. 工作环境：地面平整结实，干燥，无阳光直射

功能参数：

1.打端效率：22000PCSH（排线20P）

2.切断长度：55-850mm（长度可以订做）

3.剥皮长度：A端0-7mm，B端0-9mm

4.线材种类：AWG28#-18#排线

5.线宽：20mm

6.排线拼数：20拼

7.单根线材：OD0.8-2.0mm

8.特殊功能：
1、A、B端间隔正反压端，B端可半剥或全剥

2、两并线可以同时1出5条

3、可转向压着、两端压、单端压、间隔压、正反压等

9.模具更换，可更换打端模具，卡插式模具，更换快速。

10.调试，调试简便，送线，分线长度，切断，剥皮全伺服控制
