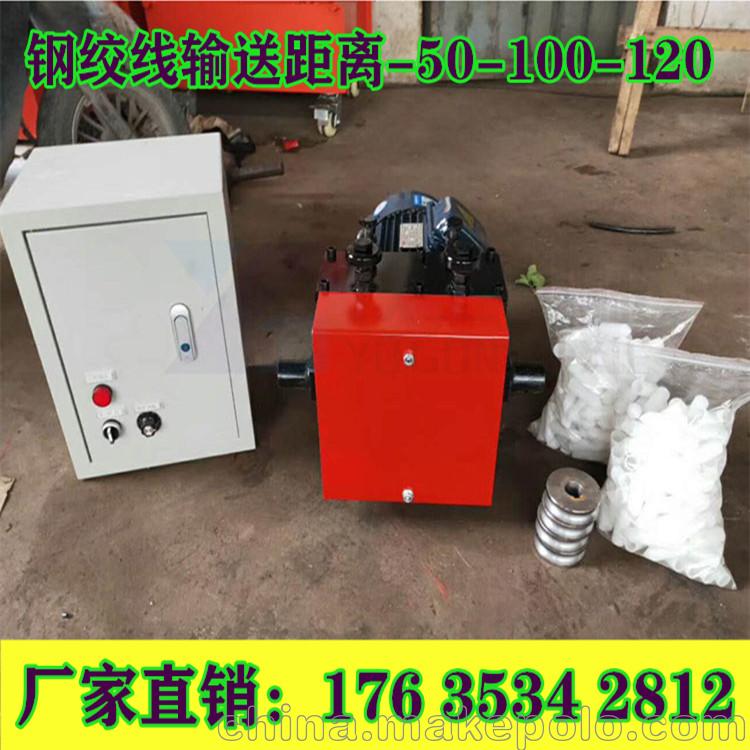

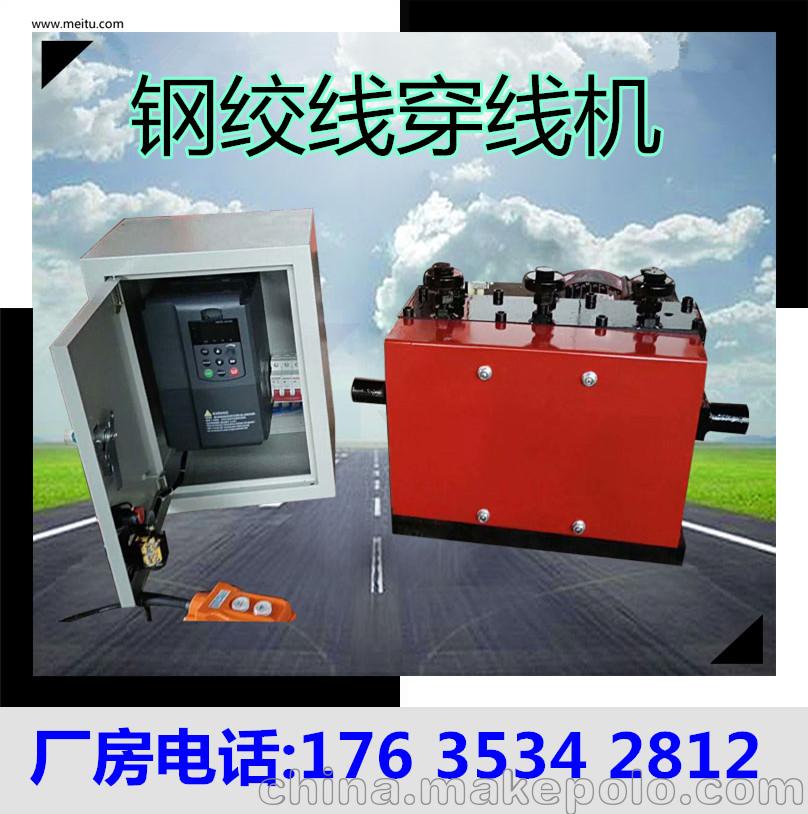

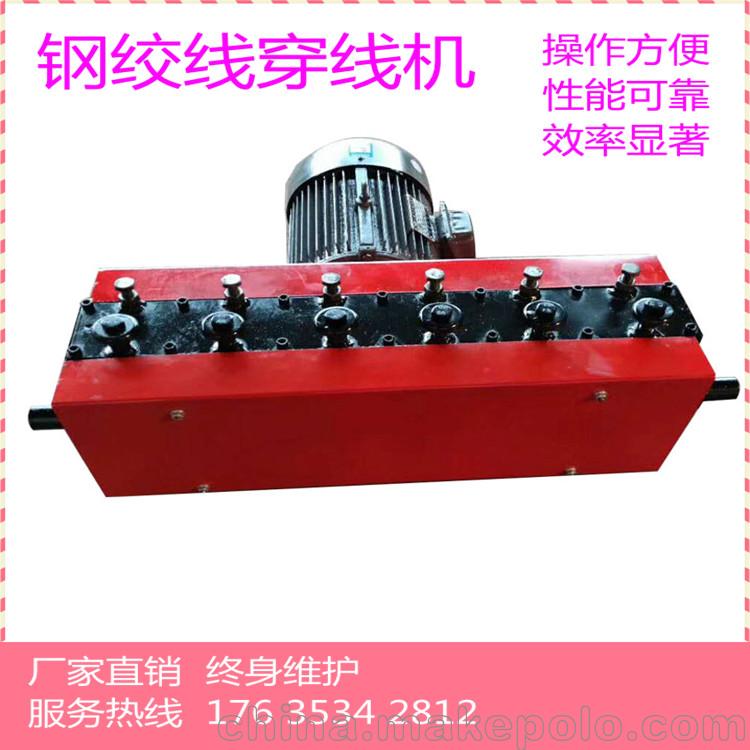

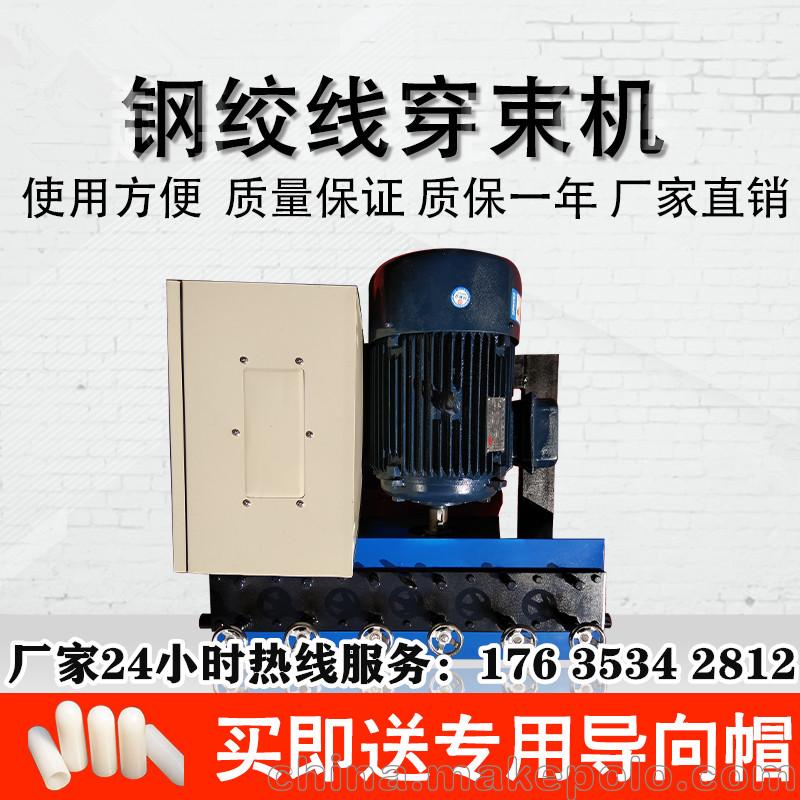

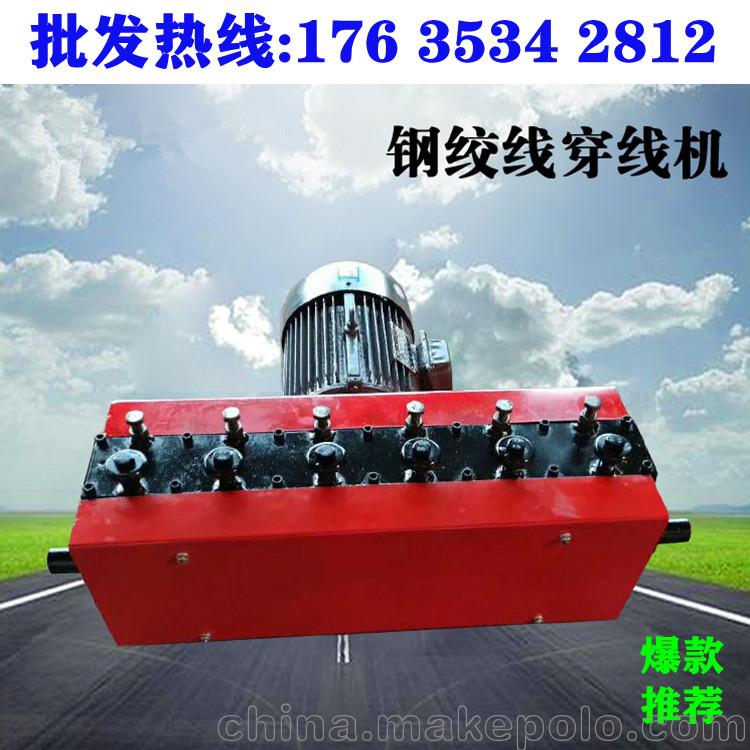

钢绞线穿束机

钢绞线穿线机是专门用于穿索钢绞线的工具，钢绞线穿束机是由机械传动，滚轮夹持钢绞线进行传送，可进、可退、可连续传送，也可点动传送，传达钢绞线速度以无极调速。钢绞线穿索机使用于大型桥梁、箱梁与构筑物。钢绞线穿束机是理想的穿索施工机械，在建造桥梁和大型建筑物采用有预应力工作中为孔道穿钢铰线的主要工具。

特点

电动钢绞线穿线机体积小，重量轻，操作简单，维护方便，在施工过程中，两人可完成操作，大大减轻劳动强度，提高生产效率。钢绞线穿索机操作方便，性能可靠，效率显著，钢绞线穿索机能有效的减轻了劳动强度，是建筑工程不可缺少的建筑工具。

参数

1、钢铰线直径： 一般￠14-￠16（可根据用户需要配置）

2、输送距离： 40--180 m

3、电机功率及输入转速：3KW--5KW（可根据用户需要配置

钢绞线穿线机优点

1、钢绞线穿线机节约大量劳动力，只需要两个人，节省管理

2、钢绞线穿索机操作简单，数据***，无任何浪费，节约大量材料和费用

3、钢绞线穿束机钢绞线不用提前切割存放，保证了材料质量

4、钢绞线穿索设备轻便，成本低、效率高、快速、准确，容易安装、拆卸、运输和维修

操作

1、开机前准备工作
（1）检查电器线路是否完好，检查减速机内油面位置 。
（2）检查电机动转方向，是否符合机壳上箭头所标志的方向。
（3）接通电源，调试确定好正反转。

2、正常工作
（1）将打好架子的钢铰线从机子的进线口插入，点动进线按钮开关，使钢铰线缓慢穿入机子，沿导管进入预留孔道至另一端穿出达到预留张拉尺寸，用手持式沙轮机切断。
（2）当达不到输送距离，可调整机上丛动轮压紧弹簧螺丝达到工作要求为止，但不能调整太紧，以免运转时加剧压轮的磨损，降低使用寿命。
（3）工作时，注意运转是否正常，当发现任何故障，应立即停机，查明原因排除故障后再启动。

穿束机是理想的穿索施工机械，在建造桥梁和大型建筑物采用有预应力工作中为孔道穿钢铰线的主要工具。预应力钢绞线穿束机可进可退，可快可慢，体积小，重量轻，操作简单，维护方便，在施工过程中，两人可完成操作，大大减轻劳动强度，提高生产效率。

随着市场竞争越来越激烈，降低生产成本、提高生产效率、追求利润的化成为各施工单位和企业的工作重心。现国家在大规模的高铁建设，预制梁是高铁中不可缺少的一道工序，钢绞线下料穿索是预应力施工中首道工序。以前人工下料穿索，像32米箱梁至少需要5~6人，每天***多下料穿索1.5片箱梁。人工下料穿索劳动强度大，而且需要大量的劳动力，同时效率底下，往往会因为进度跟不上而影响下道工序。人工下料穿索需较大的场地空间，必须是先下完料然后再穿索，这样下料长度不容易控制，经常导致梁的另一端钢绞线长短不一，或超过要求的长度。
现用穿索机下料穿索，一般只需2~3人即可。正常情况下一个班至少可穿2片32米预制箱梁

穿索机下料穿索操作过程如下：


1将钢绞线捆吊到预制梁端头，离预制梁约10米,用钢绞线笼固定好开捆。
2、将穿索机安装到位。
3、将钢绞线头一端穿过穿索机。
4、梁的另外一端开动穿索机电源，穿索机开始工作。
5、当钢绞线到梁的另一端时，达到钢绞线要求外露长度时，电源控制者关闭穿索机电源，同时进钢绞线一端的操作。
6、穿下一根钢绞线。
