原装进口意大利OMAL欧玛尔气动阀VDA20003华东区总经销

联系人：张小姐 18964398673

OMAL获得了符合最新国际标准的多项认证，因为我们坚信与我们工作相关的社会和环境责任。根据规范UNI EN ISO 14001：2004，环境管理体系的实施和的认证证明了我们致力于对欧玛尔公司生产活动产生的污染物的管理并减少其环境影响，以防止在其在运营中以及终端用户使用和处置我们的产品时产生污染物污染领土。欧玛尔公司致力于通过提高能源效率和减少和/或优化资源消耗为创建可持续发展环境而默默奉献。质量管理体系是企业战略的核心宗旨。欧玛尔公司始终立足于在市场上提供高质量水平的服务和产品来谋求发展，我们的信念是，“持续改进”是确保公司成长必不可少的。










欧玛尔蝶阀产品
欧玛尔公司的蝶阀，目前可供的对夹式和lug对夹凸耳式规格从DN40至DN600（lug对夹凸耳DN300），是专为所有工业行业研究生产的产品
总体符合UNI EN593 标准要求
结构长度符合EN 558 20系列标准
在压差16bar下，泄漏等级符合EN 12266-1 A级
密封圈经硫化处理，半硬，并受坚硬衬环支撑
密封圈形状的优化处理，使其能与阀体良好结合、保持法兰的密封而不需其它材料。
法兰的紧密连接不影响工作扭矩，也不影响阀门的运作
阀板四周的研磨抛光处理，提高了密封性，减少了工作扭矩与密封圈的损耗
阀杆导向套
无固定销的双阀杆与阀板的耦合，避免了锈蚀与断裂。方便了维修保养时的拆装
阀门上端接口符合EN ISO 5211 标准，故可与任何执行器连接（启动、电动、手动，等）
所有的细节处理都是为满足现行工业领域所使用的大部分介质




欧玛尔ITEM 375,376,377 - “Wafer”对夹法兰安装蝶阀
安装标准
法兰标准：型号PN 10 - PN 16 - ANSI 150不锈钢： 公称通径从 DN 40 至 DN 300。
型号PN 10： 公称通径从DN 350至DN 600。
总体安装要求符合UNI EN593 。
法兰间距规格符合EN 558-1 20系列标准。
执行器连接要求符合ISO 5211 标准（公称通径DN40-DN300）。
密封圈密封等级符合EN 12266-1 A级。
其它组合要求可以在订货时提出。
介质工作温度：乙丙橡胶EPDM -40℃至+135℃；丁晴橡胶NBR -23℃至+82℃；氟橡胶FKM-10℃至+190℃*；
聚四氟乙烯PTFE -25℃至+150℃*
铸铁阀体的工作温度：环境温度为-25°C至+250°C。
对夹法兰间承受压力：PN16 bar，适用于公称通径DN40至DN300；PN10 bar，适用于公称通径DN350至DN600
* DN40-DN300
按客户要求可提供的特别安装
介质工作温度：硅胶密封圈从 -50°C至 +160°C；适用于食品流质的NBR 碳纤维丁晴橡胶密封圈从 -23°C至 +82°C；HNBR 氢化丁晴密封圈从 -20°C至 +120°C。
至于其它特殊的安装要求，请与我们的技术部门联系


资质认证
符合欧盟压力设备97/23 EC “PED”标准；德国DVGW可燃气体(V376)标准认证；英国RINA标准认证；符合德国D.M.n°174有关食品与饮水标准(V376)；符合欧盟2014-34-EU中防爆标准


密封圈要求
铸铁阀板-不锈钢- 阀板采用青铜铝合金
密封圈 乙丙橡胶 丁晴橡胶 氟橡胶       白色丁晴橡胶 碳纤维丁晴橡胶 德国燃气与水工业标准
DN 40 KGFE0068 KGFN0068 KGFV0068 KGFA0068 KGFC0068 KGFG0068
DN 50 KGFE0069 KGFN0069 KGFV0069 KGFA0069 KGFC0069 KGFG0069
DN 65 KGFE0070 KGFN0070 KGFV0070 KGFA0070 KGFC0070 KGFG0070
DN 80 KGFE0071 KGFN0071 KGFV0071 KGFA0071 KGFC0071 KGFG0071
DN 100 KGFE0072 KGFN0072 KGFV0072 KGFA0072 KGFC0072 KGFG0072
DN 125 KGFE0073 KGFN0073 KGFV0073 KGFA0073 KGFC0073 KGFG0073
DN 150 KGFE0074 KGFN0074 KGFV0074 KGFA0074 KGFC0074 KGFG0074
DN 200 KGFE0075 KGFN0075 KGFV0075 KGFA0075 KGFC0075 KGFG0075
DN 250 KGFE0076 KGFN0076 KGFV0076 KGFA0076 KGFC0076 KGFG0076
DN 300 KGFE0077 KGFN0077 KGFV0077 KGFA0077 KGFC0077 KGFG0077
DN 350 KGFE0078 KGFN0078 --- --- --- ---
DN 400 KGFE0079 KGFN0079 --- --- --- ---
DN 450 KGFE0080 KGFN0080 --- --- --- ---
DN 500 KGFE0081 KGFN0081 --- --- --- ---
DN 600 KGFE0082 KGFN0082 --- --- --- ---






欧玛尔ITEM 385,386,387 - 法兰间安装“Lug”凸耳式蝶阀
安装标准
可提供的产品规格：从公称通径DN 40 至 DN 300
PN 10 - PN 16
法兰标准：PN 10=PN 16 公称通径从 DN 40 至 DN 150；
PN 10 或 PN 16公称通径从DN 200 至 DN 300。
根据客户需要还可提供：PN 16  公称通径从DN 200 至 DN 300。
总体安装要求符合UNI EN593 标准。
法兰间距要求符合EN 558-1 20系列标准。
执行器连接要求符合ISO 5211 标准。
密封圈密封等级符合EN 12266-1 A级。
其它组合要求可以在订货时提出。
介质工作温度：乙丙橡胶EPDM -40℃至+135℃；丁晴橡胶NBR -23℃至+82℃；氟橡胶FKM-10℃至+190℃*
聚四氟乙烯PTFE -25℃至+150℃*
对夹法兰间承受压力：PN16 bar，适用于公称通径DN40至DN150；PN10或PN16 bar，适用于公称通径DN200至DN300
按客户要求可提供的特别安装
介质工作温度：硅胶密封圈从 -50°C至 +160°C；NBR CARBOX碳纤维丁晴橡胶密封圈从 -10°C至 +82°C；适用于食品流体的NBR丁晴橡胶密封圈从 -23°C至 +82°C；HNBR 氢化丁晴密封圈从-20°C至 +120°C。
至于其它特殊的安装要求，请与我们的技术部门联系。


资质认证
符合欧盟压力设备97/23 EC “PED”标准；德国DVGW可燃气体(V376)标准认证；英国RINA标准认证；符合德国D.M.n°174有关食品与饮水标准(V376)；符合欧盟94/9/EC中防爆标准




OMAL凸耳式蝶阀特性与优点
阀门执行器连接符合EN ISO5211：2002标准 能与任何执行器耦合连接
双阀杆导向套 使阀杆与阀体完全对称，避免了高压时的振动晃动
同时减少阀杆与阀体间的摩擦
硫化密封圈镶嵌于硬质环上 工作时密封圈变形较小
维护保养时，方便拆装
密封圈在组装时不受法兰变形影响
冲压过程中对尺寸的要求更加精确
阀杆分两部分组成，无固定销 维护保养时，方便蝶板拆装
蝶板比单一阀杆的阀门要薄，所以Kv更大
板外围做了抛磨处理， 密封圈磨损小，密封性更好
由于蝶板与密封圈间的摩擦小，产生的扭矩也小
多种可选材料 可按需采用不同的材料
ATEX防爆资质证书 可在有潜在爆炸危险的环境中安装
PED承压设备资质证书 完全符合欧盟承压设备与装置的安全标准


裸轴蝶阀编号
无控制器阀门应用标准材料编号
铸铁阀板
密封环              乙丙橡胶       丁晴橡胶       碳纤维丁晴橡胶
DN 40 PN 10-16 V385XE68 V385XN68 V385XC68
DN 50 PN 10-16 V385XE69 V385XN69 V385XC69
DN 65 PN 10-16 V385XE70 V385XN70 V385XC70
DN 80 PN 10-16 V385XE71 V385XN71 V385XC71
DN 100 PN 10-16 V385XE72 V385XN72 V385XC72
DN 125 PN 10-16 V385XE73 V385XN73 V385XC73
DN 150 PN 10-16 V385XE74 V385XN74 V385XC74

DN 200 PN 10 V385KE75 V385KN75 V385KC75
DN 250 PN 10 V385KE76 V385KN76 V385KC76
DN 300 PN 10 V385KE77 V385KN77 V385KC77

DN 200 PN 16* V385FE75 V385FN75 V385FC75
DN 250 PN 16* V385FE76 V385FN76 V385FC76
DN 300 PN 16* V385FE77 V385FN77 V385FC77








欧玛尔ITEM 270,474 - “Wafer”型对夹法兰安装“金属对金属”密封圈蝶阀
安装标准
270系列阀门：阀体及阀板采用铸铁。
474系列阀门：阀体及阀板采用AISI 316不锈钢。
供应阀门规格范围：从DN 40至DN 200
PN10 - PN16 - ANSI 150 不锈钢
法兰标准：PN10 - PN16 - ANSI 150 不锈钢
法兰间距要求符合ISO 5752标准。
执行器连接要求符合ISO 5211。
“金属对金属”密封圈阀门专门用于介质工作温度从-50 °C至+100 °C。
工作压力：PN 16 bar 适用于公称通径 DN 40÷200。
此类阀门的密封效果能将介质压力损失控制在大约1,5-2%
按要求可提供的特别安装
公称通径从DN 40 至 DN 400的型号，介质工作温度从-50°C至+500°C。


裸轴蝶阀编号
公称通径 DN 40  1"1/2 DN 50  2" DN 65  2"1/2 DN 80 3" DN 100 4" DN 125 5" DN 150  6" DN 200  8"
裸轴   270 V270XM68 V270XM69 V270XM70 V270XM71 V270XM72 V270XM73 V270XM74 V270XM75
裸轴 474 V474XM68 V474XM69 V474XM70 V474XM71 V474XM72 V474XM73 V474XM74 V474XM75
重量 Kg. 2,7 4,2 5,2 5,8 7,3 8,9 9,9 16
带手柄 270 V270LM68 V270LM69 V270LM70 V270LM71 V270LM72 V270LM73 V270LM74 V270LM75
带手柄 474 V474LM68 V474LM69 V474LM70 V474LM71 V474LM72 V474LM73 V474LM74 V474LM75
重量 3 4,5 5,5 6,3 7,8 9,4 10,4 19,9
带执行器接口  270 V270RM68 V270RM69 V270RM70 V270RM71 V270RM72 V270RM73 V270RM74 V270RM75
带执行器接口 474 V474RM68 V474RM69 V474RM70 V474RM71 V474RM72 V474RM73 V474RM74 V474RM75
重量  Kg. 3,2 4,7 5,7 6,6 8,1 9,7 10,7 20,3






欧玛尔ITEM 490,492,493,494 - ISO 228/1螺纹双通卡箍蝶阀，DIN 11851管道焊接, 符合BS 4825
安装配置标准
此类阀门完全由AISI 304不锈钢制造而成，是针对特定的卫生条件要求推出的产品。
工作温度：从0°C至+150°C
工作压力：PN 6
适用介质：食品级的介质。
连接方式：-适用于气体的螺纹连接，符合DIN/ISO 228/1；
-适用于食品级的螺纹连接，符合DIN 11851；
-对焊焊接，符合DIN 11850-1；
-卡箍连接，符合BS 4825；
外表面处理：抛光。
提供特定安装配置要求
连接螺纹：符合SMS 1146
连接螺纹：符合MACON
卡箍连接：符合DIN 32676
卡箍连接：符合ISO 2852
其余安装配置要求，请与我们的技术部门联系




欧玛尔ITEM 678 - “Wafer”对夹式法兰PVC蝶阀
安装标准
阀体采用抗紫外线的聚丙烯（PP-GR）材料。
碟版采用PVC-C热塑料。
密封圈：采用EPDM乙丙橡胶。
工作温度：从0°C至60°C。
工作压力：见附表。
使用介质：化学物质，适用于PVC-CEPDM乙丙橡胶的流体。
供应产品规格：从DN40至DN50 PN6
（在20°C）    从DN65至DN250 PN10
DN300 PN8
法兰标准：从DN40至DN300
PN10-PN16-ANSI150不锈钢
可提供特别安装要求
阀板：特殊热塑料PVC、PP-H、PVDF
密封圈：特殊FPM、NBR
可安装手动接口

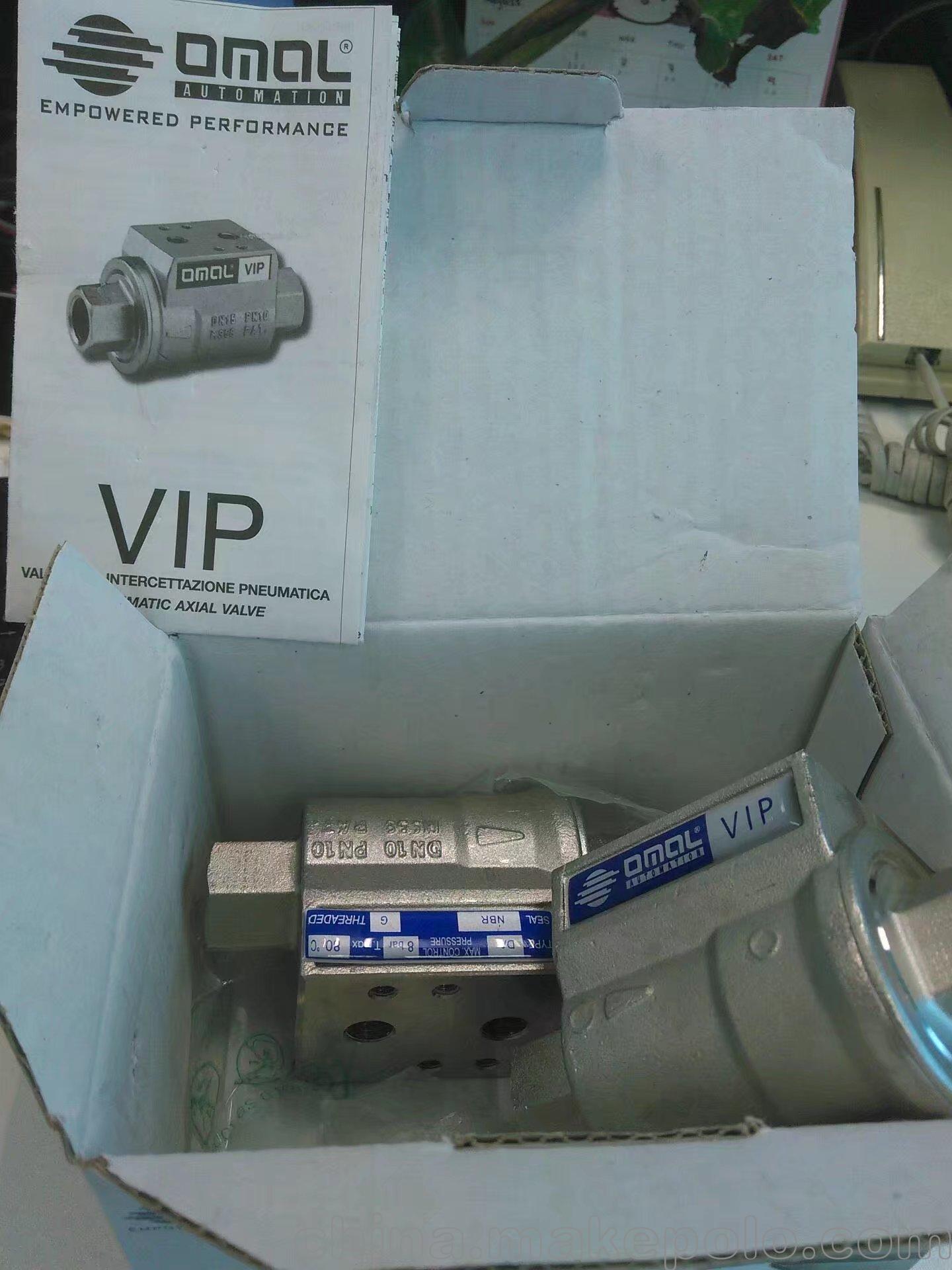

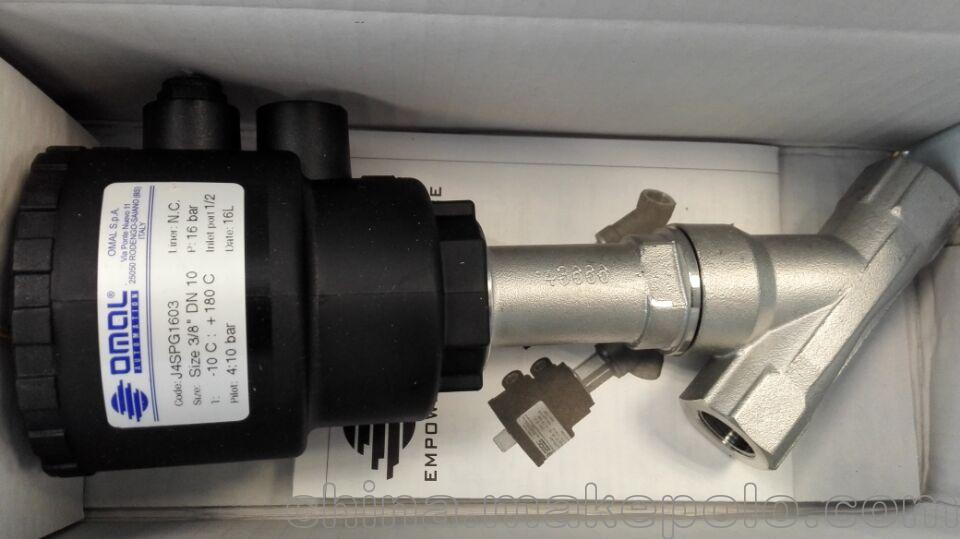

欧玛尔Vip气动梭阀一般性能
可提供双动“DA”型及单动“SR”型（常开和常闭），口径从3/8英寸至2英寸。
介质单向流动。
螺纹连接：GAS UNI/ISO 7/1 Rp - DIN 2999标准（可按客户要求提供NPT螺纹），按照NAMUR连接方式与介质控制器相连。
阀内介质流体动力模式的最优化处理，使介质压力的损失降到最低。参考所附压力表。
可按任意位子安装（水平、垂直和倾斜）。
可提供丙烯腈丁二烯橡胶（NBR）、氟橡胶（FKM）和三元乙丙橡胶（EPDM）的密封圈。
可提供丙烯腈丁二烯橡胶（NBR）：适合空气、气体、油和水等介质。
氟橡胶（FKM）：对大部分介质非常适合，但不适合蒸汽介质。
和三元乙丙橡胶（EPDM）：对热水及蒸汽介质非常适合。
不合适矿物介质（如油及油脂等）
对于气体、爆炸性液体和介质材料适用性，请咨询欧玛尔公司技术部门。
可安装外磁限位开关来控制阀门的开启与关闭（如需另加限位开关请在订货时注明，否则无法在出厂后另外安装）。
符合欧盟压力产品标准97/23 EC “PED” –防爆型符合欧盟94/9/EC标准（如需要请在订货时提出）。


控制器介质
可以是不湿润的过滤压缩空气；如温度须是-20°C至0°C，请采用干燥空气。
如须使用湿润介质，可选择与密封材料相适合的油料。
控制器气源压力：双动型3 bar – 8 bar；单动型4.2 bar – 8 bar。
工作介质：
压力：最大10 bar,参考附表
温度：从-20°C至+80°C(NBR密封材料); 从-20°C至+150 °C(FKM密封材料);   从-20°C至+150 °C(EPDM密封材料)。
真空气密性：740 mm Hg




OMAL梭阀的产品特点与益处
内行程口径与行程腔管的口径相同 介质能完全通过
是执行器与阀门合二为一的产品 体积减小（60%），也比一般执行阀的成本有所减少
活塞镀有镍层（20-25微米） 提高抗腐蚀性能
由于增强了表面硬度(400 -550 HV)，减少了密封圈的损耗
契型密封圈 密封圈比圆型的损耗低
不同质材的密封圈 根据使用不同介质，选择最合适的质材密封圈（EPDM, NBR, VITON），
体外无运动部件 减少工伤事故
可安装于任何位子
使用寿命长 比球阀使用寿命长10倍，维护保养成本低
产品的全部生产过程都在欧玛尔公司完成 可严格掌控生产全过程
减少空气的消耗 比一般装有单动执行器的执行阀节约约80%的空气，减轻压缩机的工作，或者说可选用较小的压缩机
防暴标准（ATEX）资质证书 允许在有潜在爆炸危险环境安装
欧盟压力产品标准（PED ）资质证书 完全符合欧盟压力设备的安全标准




欧玛尔VIP气动梭阀工作原理
VIP气动梭阀（仅属欧玛尔公司的专利产品），是一种自动控制阀门，它将阀门的拦截机构（C-D部分）与控制机构（A-B部分）合二为一，组成一体。
此类阀门是一种开关阀门，工作原理是基于控制器气源推动内活塞运动而加以实现。活塞位于行程末端时，挤压或与密封阀座脱离，允许或阻止工作介质流通。因阀座密封圈不泄漏，工作介质的压力完全由阀座承受了，而推动活塞运动所需的压力就与工作介质压力无关。这样活塞的重量与体积就受到限制，也保证活塞能快速反复地开启与关闭。阀门的全通经和内部液压结构的改进，使介质紊流及工作压力的损耗都大为减少


阀门处于关闭状态：
空气从控制孔“A”进入阀内（此时“B”孔应是出气孔），活塞到达其行程终点并对密封阀座施压，以达到关闭阀门的作用。
在常闭单动型阀门中，控制孔“A”内装有弹簧，这使活塞在无控制器时与密封阀座相碰，故阀门处于关闭状态


过渡阶段：
处于过渡阶段时（图示的是双动型阀门处于开启的过渡阶段），上述两孔中的一孔被注入压力，活塞沿轴向运动，达到改变原来处于的开、闭状态。
在常闭单动型阀门中，关闭状态是由插入的弹簧造成的（无控制器）；开启与关闭的过渡阶段都只持续不足一秒的时间。
空气从进气孔“B”进入阀内（此时“B”孔应是出气孔），活塞到达距离密封阀座最远的另一端行程终点，阀门处于开启状态




丁晴橡胶（nbr）密封圈的VIP阀编号
双动“DA”VIP阀 VDA10003 VDA10004 VDA10005 VDA10006 VDA10007 VDA10008
双动VIP阀+1个限位开关 VDA10603 VDA10604 VDA10605 VDA10606 VDA10607 VDA10608
双动VIP阀+2个限位开关 VDA10703 VDA10704 VDA10705 VDA10706 VDA10707 VDA10708
常开型单动VIP阀 VNA10003 VNA10004 VNA10005 VNA10006 VNA10007 VNA10008
常开型单动VIP阀+1个限位开关 VNA10603 VNA10604 VNA10605 VNA10606 VNA10607 VNA1060
常开型单动VIP阀+2个限位开关 VNA10703 VNA10704 VNA10705 VNA10706 VNA10707 VNA10708 常闭型单动VIP阀 VNC10003 VNC10004 VNC10005 VNC10006 VNC10007 VNC10008 常闭型单动VIP阀+1个限位开关 VNC10603 VNC10604 VNC10605 VNC10606 VNC10607 VNC10608 常闭型单动VIP阀+2个限位开关 VNC10703 VNC10704 VNC10705 VNC10706 VNC10707 VNC10708
密封圈备件盒 KGVN0103 KGVN0104 KGVN0105 KGVN0106 KGVN0107 KGVN0108 KGVN0109
氟橡胶（FKM）密封圈VIP阀门编号
双动“DA”VIP阀 VDA20003 VDA20004 VDA20005 VDA20006 VDA20007 VDA20008 双动VIP阀+1个限位开关 VDA20603 VDA20604 VDA20605 VDA20606 VDA20607 VDA20608 双动VIP阀+2个限位开关 VDA20703 VDA20704 VDA20705 VDA20706 VDA20707 VDA20708
常开型单动VIP阀 VNA20003 VNA20004 VNA20005 VNA20006 VNA20007 VNA20008 常开型单动VIP阀+1个限位开关 VNA20603 VNA20604 VNA20605 VNA20606 VNA20607 VNA20608
常开型单动VIP阀+2个限位开关 VNA20703 VNA20704 VNA20705 VNA20706 VNA20707 VNA20708
常闭型单动VIP阀 VNC20003 VNC20004 VNC20005 VNC20006 VNC20007 VNC20008
常闭型单动VIP阀+1个限位开关 VNC20603 VNC20604 VNC20605 VNC20606 VNC20607 VNC20608常闭型单动VIP阀+2个限位开关 VNC20703 VNC20704 VNC20705 VNC20706 VNC20707 VNC20708 无脂氧气介质阀 VNC90503 VNC90504 VNC90505 VNC90506 VNC90507 VNC90508 VNC90509
密封圈备件盒 KGVV0103 KGVV0104 KGVV0105 KGVV0106 KGVV0107 KGVV0108 KGVV0109
乙丙橡胶密封圈VIP阀门编号
双动“DA”VIP阀 VDA30003 VDA30004 VDA30005 VDA30006 VDA30007 VDA30008 双动VIP阀+1个限位开关 VDA30603 VDA30604 VDA30605 VDA30606 VDA30607 VDA30608 双动VIP阀+2个限位开关 VDA30703 VDA30704 VDA30705 VDA30706 VDA30707 VDA30708 常开型单动VIP阀 VNA30003 VNA30004 VNA30005 VNA30006 VNA30007 VNA30008 VNA30009
常开型单动VIP阀+1个限位开关 VNA30603 VNA30604 VNA30605 VNA30606 VNA30607 VNA30608常开型单动VIP阀+2个限位开关 VNA30703 VNA30704 VNA30705 VNA30706 VNA30707 VNA30708常闭型单动VIP阀 VNC30003 VNC30004 VNC30005 VNC30006 VNC30007 VNC30008
常闭型单动VIP阀+1个限位开关 VNC30603 VNC30604 VNC30605 VNC30606 VNC30607 VNC30608常闭型单动VIP阀+2个限位开关 VNC30703 VNC30704 VNC30705 VNC30706 VNC30707 VNC30708
密封圈备件盒 KGVE0103 KGVE0104 KGVE0105 KGVE0106 KGVE0107 KGVE0108 KGVE0109
弹簧备用盒 3400FS03 3400FS04 3400FS05 3400FS06 3400FS07 3400FS08 3400FS09




欧玛尔DA系列双动铝制气动执行器
技术参数
扭矩：从8Nm至8000Nm。
法兰连接标准：UNI EN ISO 5211。
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25.。
符合UNI EN 15714-3:2009标准。
辅助设备连接：NAMUR连接。
旋转角：90°。
扭矩：直接与控制气压成正比；参考附表。
每种执行器DA编号后的数字，对应5.6 bar压力下的阀门起步扭矩。
防爆型（ATEX）符合欧盟2014/34/EU标准。防爆型（ATEX）的产品编号须在尾部加上YX字母

工作条件
温度：从0°C至+80°C；在干燥空气下，从-20°C至+80°C。（特殊型号：高温：从-20°C至+150°C；低温：从-50°C至+60°C）
气源压力：5.6 bar；最大工作压力：8.4 bar。
气源供应：经过滤干燥的压缩空气，无须湿润。
在湿润情况下，使用不含清洁剂的油类，或适合氟橡胶（NBR）的油类




欧玛尔DA系列双动铝制气动执行器性能与优点
滑动部件之间配有无油润滑轴承和导向环 减少活塞与气缸的摩擦，避免密封圈与气缸的粘连，即使长时间不用也不会发生
插槽、阀套和拨叉都是不锈钢的，硬度超过50HRC 能有较抵抗执行器内在的动力磨损，插槽与活塞间是滚动摩擦减少了摩擦
销轴的滚动摩擦使活塞与轴承间的直线运动变成圆周运动而无需齿轮，减少了活塞与轴承间的摩擦，也因此减少了零部件的损耗
增强了阀门开启与关闭过程的扭矩
与有齿轮齿条相比，减少了执行器体积，也减少了安装的空间
与有齿轮齿条相比，减少了自重（-30%），也缩小了设备的结构
与有齿轮齿条相比，减少了空气的消耗（双动型：-40%cm3/Nm；单动型：-20%cm 3/Nm），同时也减轻了压缩机的工作量，使选用较小规格的压缩机有了可能圆筒形气缸 由于表面低粗糙度（0.12微Ra），减少了活塞滑动部件的磨损
整个生产过程都在欧玛尔公司的跟踪之中 对每一道生产工艺实施严格的监控
防爆标准（ATEX）资质证书 允许产品在有潜在爆炸危险的环境安装
安全完整性等级SIL 3 资质证书 保证设备运行高度可靠安全




欧玛尔DA系列双动铝制 (new version)执行器
技术参数
扭矩：从8Nm至8000Nm。
法兰连接标准：UNI EN ISO 5211。
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25.。
符合UNI EN 15714-3:2009标准。
辅助设备连接：NAMUR连接。
旋转角：90°。
扭矩：直接与控制气压成正比；参考附表。
每种执行器DA编号后的数字，对应5.6 bar压力下的阀门起步扭矩。
防爆型（ATEX）符合欧盟94/9/EC标准。防爆型（ATEX）的产品编号须在尾部加上YX字母

工作条件
温度：从0°C至+80°C；在干燥空气下，从-20°C至+80°C。（特殊型号：高温：从-20°C至+150°C；低温：从-50°C至+60°C）
气源压力：5.6 bar；最大工作压力：8.4 bar。
气源供应：经过滤干燥的压缩空气，无须湿润。
在湿润情况下，使用不含清洁剂的油类，或适合氟橡胶（NBR）的油类




欧玛尔SR系列单动铝制执行器
技术参数
扭矩：从 15 Nm. 至4000 Nm。
法兰连接标准：DIN/ISO 5211 DIN 3337
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16。
辅助设备连接：NAMUR连接。
旋转角：90°。
扭矩：扭矩的复位仅由弹簧的作用决定，与供气压力无关。
可按需要，提供四种不同规格的弹簧；参考附表。
在弹簧的作用下，执行器按顺时针方向自动关闭。
每种执行器SR编号后的数字，对应5.6 bar压力下的阀门起步扭矩。
防爆型（ATEX）符合欧盟2014/34/EU标准。防爆型（ATEX）的产品编号须在尾部加上YX字母
工作条件
工作温度：从0°C至+80°C；在干燥空气下，从-20°C至+80°C。特殊型号：高温：从-20°C至+150°C；低温：从-50°C至+60°C）。
气源压力：5.6 bar；最大工作压力：8.4 bar。
气源供应：经过滤干燥的压缩空气，无须湿润。
在湿润情况下，使用不含清洁剂的油类，或适合氟橡胶（NBR）的油类。




欧玛尔SR系列单动铝制执行器性能与优点
滑动部件之间配有无油润滑轴承和导向环 减少活塞与气缸的摩擦，避免密封圈与气缸的粘连，即使长时间不用也不会发生
插槽、阀套和拨叉都是不锈钢的，硬度超过50HRC 能有较抵抗执行器内在的动力磨损，插槽与活塞间是滚动摩擦
减少了摩擦，销轴的滚动摩擦使活塞与轴承间的直线运动变成圆周运动而无需齿轮
减少了活塞与轴承间的摩擦，也因此减少了零部件的损耗
增强了阀门开启与关闭过程的扭矩
与有齿轮齿条相比，减少了执行器体积，也减少了安装的空间
与有齿轮齿条相比，减少了自重（-30%），也缩小了设备的结构
与有齿轮齿条相比，减少了空气的消耗（双动型：-40%cm3/Nm；单动型：-20%cm 3/Nm），同时也减轻了压缩机的工作量，使选用较小规格的压缩机有了可能
圆筒形气缸 由于表面低粗糙度（0.12微Ra），减少了活塞滑动部件的磨损
整个生产过程都在欧玛尔公司的跟踪之中 对每一道生产工艺实施严格的监控
防爆标准（ATEX）资质证书 允许产品在有潜在爆炸危险的环境安装
安全完整性等级SIL 3 资质证书 保证设备运行高度可靠安全




OMAL重型气动碳钢执行器
技术数据
额定扭矩：2000Nm至30.000Nm
法兰符合DIN / ISO 5211，DIN 3337.
旋转角度：90°，带冲程调节-5° +95°.
供气压力：3至8,5巴（有关扭矩，请参阅标签）
对于双作用版本，扭矩与执行器的供气压力成正比
对于弹簧回位版本，“返回扭矩”（执行器中无供气压力）仅取决于弹簧，且与供气压力无关
可用版本：双作用、弹簧回位常闭 (NC)、弹簧回位常开 (NO)。
中央机构版本：止转轭机构“对称”或止转轭机构“倾斜”


工作条件
温度范围：标准版本：-20°C至+80°C （密封材料：NBR）
高温版本：-20°C至+150°C （密封材料：FKM/Viton）
供应媒介：过滤的压缩空气（不一定润滑）、惰性气体、技术气体
温度低于0℃时，请使用干燥的空气
若要使用润滑的空气，请使用与密封件兼容的非洗涤剂油。


设计规定
设计符合EN 15714-3、ISO 5211、ISO 12490。




OMAL重型气动碳钢执行器特性和优点
带电自润滑条 活塞和气缸之间的摩擦减少，防止即使在长时间不活动后密封件也不会粘结至气缸，减少“粘滑”效应
插槽、轴套和插销由硬度约为200HB的铬钢制成，更高抗腐蚀性，杆、导杆与滑动轴套之间的摩擦减少，相关部件上的磨损也会相应减少
系统的运动从线性运动转换为与执行器导引流体分离的旋转运动。 可通过气体驱动执行器它可以防止爆炸性气体具有滚动摩擦的止转轭系统（从线性运动转换为不带齿轮的旋转系统）。活塞与轴之间的摩擦减少，相关部件上的磨损也会相应减少，授权断裂扭矩（BTO和BTC）
青铜轴套 可保证比其他轴套材料的磨损少
ATEX认证 允许安装在潜在爆炸性环境中
SIL 3认证 保证高级别的功能安全性。




OMAL重型单动气动碳钢执行器
技术数据
额定扭矩：2000Nm至30.000Nm
法兰符合DIN / ISO 5211，DIN 3337.
旋转角度：90°，带冲程调节-5° +95°.
供气压力：3至8,5巴（有关扭矩，请参阅标签）
对于双作用版本，扭矩与执行器的供气压力成正比
对于弹簧回位版本，“返回扭矩”（执行器中无供气压力）仅取决于弹簧，且与供气压力无关
可用版本：双作用、弹簧回位常闭 (NC)、弹簧回位常开 (NO)。
中央机构版本：止转轭机构“对称”或止转轭机构“倾斜”
工作条件
温度范围：标准版本：-20°C至+80°C （密封材料：NBR）
高温版本：-20°C至+150°C （密封材料：FKM/Viton）
供应媒介：过滤的压缩空气（不一定润滑）、惰性气体、技术气体
温度低于0℃时，请使用干燥的空气
若要使用润滑的空气，请使用与密封件兼容的非洗涤剂油。
设计规定
设计符合EN 15714-3、ISO 5211、ISO 12490。




OMAL单动或双动手柄铝制执行器性能
对于客户要求提供四分之一转气动执行器，可以采用安装一套紧急手控装置。此手控装置即可安装于双动型执行器中，也可安装于单动型产品内。为保证执行器的正常工作和机械性能的完好，在此手控紧急装置开始运作前，要确认执行器的压缩空气气源处于断开状态。此紧急手控装置作用于执行器的初级机械传动部件；与作用在手轮上的扭矩相比，它产生的输出扭矩与执行器的额定扭矩相同。手轮扭矩符合UNI EN 12570-2001标准
中性位子
调节螺栓位于中性位子时，活塞可自由移动，而执行器也可在气源压力下工作ente.
手动操作
双动阀门DAV：逆时针转动手轮，调节螺栓开始动作，活塞被推入内部。阀门此时开启。
单动阀门SRV：顺时针转动手轮，调节螺栓开始动作，活塞被推入内部。阀门此时关闭
手动操作
双动阀门DAV：顺时针转动手轮，调节螺栓与活塞朝外运动。阀门此时关闭。
单动阀门SRV：逆时针转动手轮，调节螺栓与活塞朝外运动。阀门此时开启
手动操作执行器后，调节螺栓在重新开始气源压力下工作之前重回中性位子。执行器轴承将朝手轮同样的方向转动。




欧玛尔DD系列计量气动铝制执行器
工作条件
温度：从0°C 至 +80°C;  在干燥空气 从 -20°C 至 +80°C。
气源压力：5.6 bar；最大工作压力：8.4 bar。
气源供应：经过滤干燥的压缩空气，无须湿润。
在湿润情况下，使用不含清洁剂的油类，或适合氟橡胶（NBR）的油类。
技术参数
旋转剂量角度：最大45°
执行器旋转角：最大90°
扭矩：参考相关的执行器表
每种剂量器DD编号后的数字，对应5.6 bar压力下的阀门起步扭矩。




使用条件与工作原理
使用：
采用秤重装置对液体和半固体（胶状物）剂量秤重。
大剂量或小剂量采用双动执行器。
实施：
双动执行器符合标准UNI EN ISO5211。
工作方式：
剂量执行器以欧玛尔普通执行器为基础，再增加两个汽缸。在气缸内部，活塞合力径向推动杠杆，将其从静止状态推至执行器的活塞，阻止执行器的完整旋转，这样就决定了阀门总流量。设备的成功运作取决于E1 = 5/2和E2 =3/2两个电磁阀。E1控制执行器，E2控制外加的两个气缸。以电磁阀结构图为参考，我们看以下几个案例：
阀门处于完全关闭（旋转角度为零度0°）：
E1：A位是受压状态，B位是不受压状态；E2：B1位是不受压状态。
阀门处于完全开启（旋转角度为零度90°）的大剂量状态：
E1：A位不受压状态，B位受压状态；E2：B1位是不受压状态。


当秤重容器达到总容量的90%时，系统排除了大剂量信号（阀门完全开启）出现的可能，空气流向E2位子并随后改变到E1，到达运动中的外活塞。外活塞随预设的关闭角度而运动，例如30°(小剂量范围），如此造成想要的较小液压流量。
阀门处于开启，例如30°，的小剂量状态：
E1：A位是受压状态，B位是不受压状态；E2：B1位是受压状态。
这个中间位子及阀门相对应的液压流量，可在任何时候得到精确重复。
备注：通过调节紧固螺帽D，可获得0°至45°之间想要的剂量数值.
当理论数值与执行器数值一致时，系统排除了E2位子（B1位不受压）小剂量信号；执行器开始启动，以完全关闭阀门。如此充料-剂量的过程就算完成了。
总结：欧玛尔公司的这款产品可在任何长时间、重复性提供相同精确剂量的设备上安装




欧玛尔AE系列旋转式开关执行器
技术参数
开关型执行器，工作角度：90°（最大100°）；工作效率：50%。
最大扭矩：10-1960 Nm。（参考列表）
工作电压：230伏（±10%）50/60 Hz 单相。
绝缘：100 MΩ/500Vdc。
耐压：1500Vac/分钟。
电机绝缘等级：E级。
工作温度：从-25°C至55°C（如果应用于0°C以下，建议客户提出抗冷凝剂的要求）。
防护等级：符合NEM4.4X标准（IP65）。
阀门连接：从F03至F14，符合ISO5211标准。
电机内部自动复位过热保护。
限位开关附加全行程可调凸轮。
安全可调机械限位开关。
位子显示器。
装配手动扳手。
用螺丝固定电连接端口。
专用电缆固定装置。
最大工作噪声：73DdB.
订货时可增加的选项
电压：115Vac - 24Vac（*）- 24Vac（**）。
扭矩限制器。
位子电压计：135/500/1000 ohms。
行程位子转换器：R/I 4÷240s（***）。
速度调节装置：30÷240s（***）。
加注抗冷凝计。
手动转轮替换手动扳手（仅限于AE100与AE200型）。
执行器与阀门连接头。
仅限于AE10÷AE200
仅限于AE40÷AE200
仅限于AE100÷AE2000（Vac）




欧玛尔EA系列旋转式开关执行器
技术参数
工作转角：90，可在20°至95°之间调节
调节方式：采用自制动凸轮与机电限位器无级调节
额定工作扭矩：从35至240 Nm
开动时间（从0°至90°）：参考附表
输出效率：根据EN60529标准，达到S3 ED 50%
符合相关法规：欧盟低压产品2006/95/CE标准；欧盟电磁产品2004/108/CE标准
防护等级：符合EN60529标准IP67级
工作环境温度：-25° +60° C
介质储存极限温度：-40° +90°C
电机内部过热自动复位保护装置
电机绝缘等级：F（155°）
滚珠轴承支撑转子
连接紧急手动柄（配备六角形扳手）
位子指示器安装于壳外上方，方便观察
配备抗冷凝的加热电阻
符合IP67安全等级的电器连接装置；也可提供凸轮全行程可调的SPDT双限位机电开关，以辅助显示位子
最大工作噪声：<70 dB
电源电压：230 Vac 60/60 Hz ±10 % 单相；
115 Vac 50/60 Hz ±10 % 单相； 24 V ac/dc ±10%; 24 V dc ±5%
