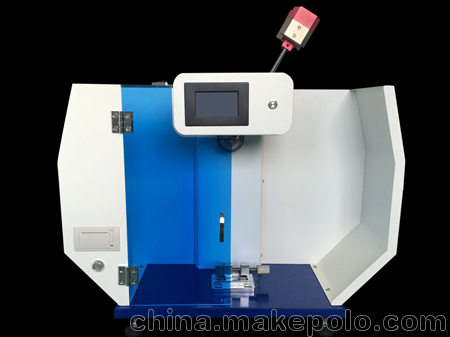

数显悬臂梁、简支梁冲击试验机是对硬质塑料、尼龙、硬橡胶、电气绝缘材料等非金属材料在动负荷下抵抗冲击性能进行检测的仪器，是非金属材料生产厂家、质检部门必备的检测仪器，也是科研单位进行新材料研究不可缺少的测试仪器。
本公司XBL系列数显悬臂梁、简支梁冲击试验机可对试验结果进行打印输出等功能。
1.本机采用半自动化控制，操作简便、工作效率高。
2.本机所配的专用液晶显示屏可显示即时信息。
3. 可打印输出。
二， 执行的标准
SO179—2000《塑料—硬质材料简支梁冲击强度的测定》
GB/T1043—2008《硬质塑料简支梁冲击试验方法》
JB/T8762—1998《塑料简支梁冲击试验机》
GB/T 18743-2002《流体输送用热塑性管材简支梁冲击试验方法》（适用于管材
三，主要技术参数
1.冲击能量：简支梁5J、25J或最大冲击能量由用户指定。。
2. 摆锤预扬角：1500
3. 电源：交流220V 50Hz
4. 外形尺寸：360×240×680mm
5. 净重：约95kg
6.悬臂梁冲击试验机参数：
|
技术参数 |
|
简支梁冲击试验机 |
|
冲击速度 |
2.9m/s或者3.8m/s |
|
|
摆轴中心至试样中心的距离 |
230mm、395mm |
|
|
刀刃夹角 |
30° |
|
|
刀刃圆角半径 |
R=2mm±0.5m |
|
|
支座圆角半径 |
R=1m |
|
|
支座前角 |
无 无 |
|
|
支座后角 |
||
|
刀刃前角 |
50 |
|
|
刀刃后角 |
100 |
|
|
试样类型及尺寸 （长×宽×厚）mm3
|
ISO180-2000或GB/T 1843-2008： 1型试样：80×10×4 2型试样：63.5×12.7×6.4 3型试样：63.5×12.7×3.2
|
|
7 摆锤自由摆动时的能量损失的相对误差
|
试验方法 |
摆锤冲击能量（J） |
允许最大摩擦损失（J）% |
|
悬臂梁 |
2.75 |
0.06 |
|
5.5 |
0.12 |
|
|
11 |
0.24 |
|
|
简支梁 |
0.5 |
4.0 |
|
1 |
2.0 |
|
|
2 |
1.0 |
|
|
≥4 |
0.5 |
8 摆锤力矩
|
悬臂梁 |
简支梁 |
||
|
冲击能量（J） |
摆锤力矩（N·m） |
冲击能量（J） |
摆锤力矩（N·m） |
|
2.75 |
1.47372 |
5 |
1.8654 |
|
5.5 |
2.9474 |
|
|
如果摆锤标称能量值不在上表之列，请用户按如下公式自行计算
MN = EN/[1+sin(π/3)]≌0.535898EN
式中： MN：摆锤力矩（N·m）
EN：摆锤标称能量（J）
1.3 部件保证书
供应的部件和材料均已经过检验和测试以确保无缺陷和瑕疵，当其在制造的仪器上正确安装和操作时，他们将正常工作。部件(不包括消耗性部件如光源、光学元件、摩擦布等)的质保期为自发货期始6个月。
本保证书代替其它任何明示或暗示的担保。在任何情况下都有责任和义务为任何由于违反此保证条款而造成的特殊或间接损害负责。
责任仅限于对在船上和工厂交货过程中产生的任何有缺陷部件提供维修或换货。对由于滥用、使用不当、事故、变更、忽视、未经授权的维修或安装造成部件的损坏将不予保修。对缺陷认定和造成的原因有zui终决定权。
保留对其产品进行更改和改进的权利，但无义务对已生产的产品执行改进和安装。
1.4 操作环境
该仪器在住宅、商业和轻工业环境中使用，遵照标准BS EN 50081-1和BS EN50082-1
1.5 气候环境
其产品进行更改和改进的权利，但无义务对已生产的产品执行改进和安装。
此仪器在下列条件下操作：
海拔<2000m
操作温度：13～30℃(56～86℉)，相对湿度25～75%
储存温度：10～43℃(50～110℉)，相对湿度20～80%
该仪器可放置于标准要求的操作环境下，以便试样调湿与实际磨耗试验的操作连贯性。
1.6 电气信息
此仪器电气要求符合EN 61010-1:2001，测量、控制和实验室使用。
1.7 安装类型和污染级别
安装类别Ⅰ
污染级别1
1.8 警告标示
