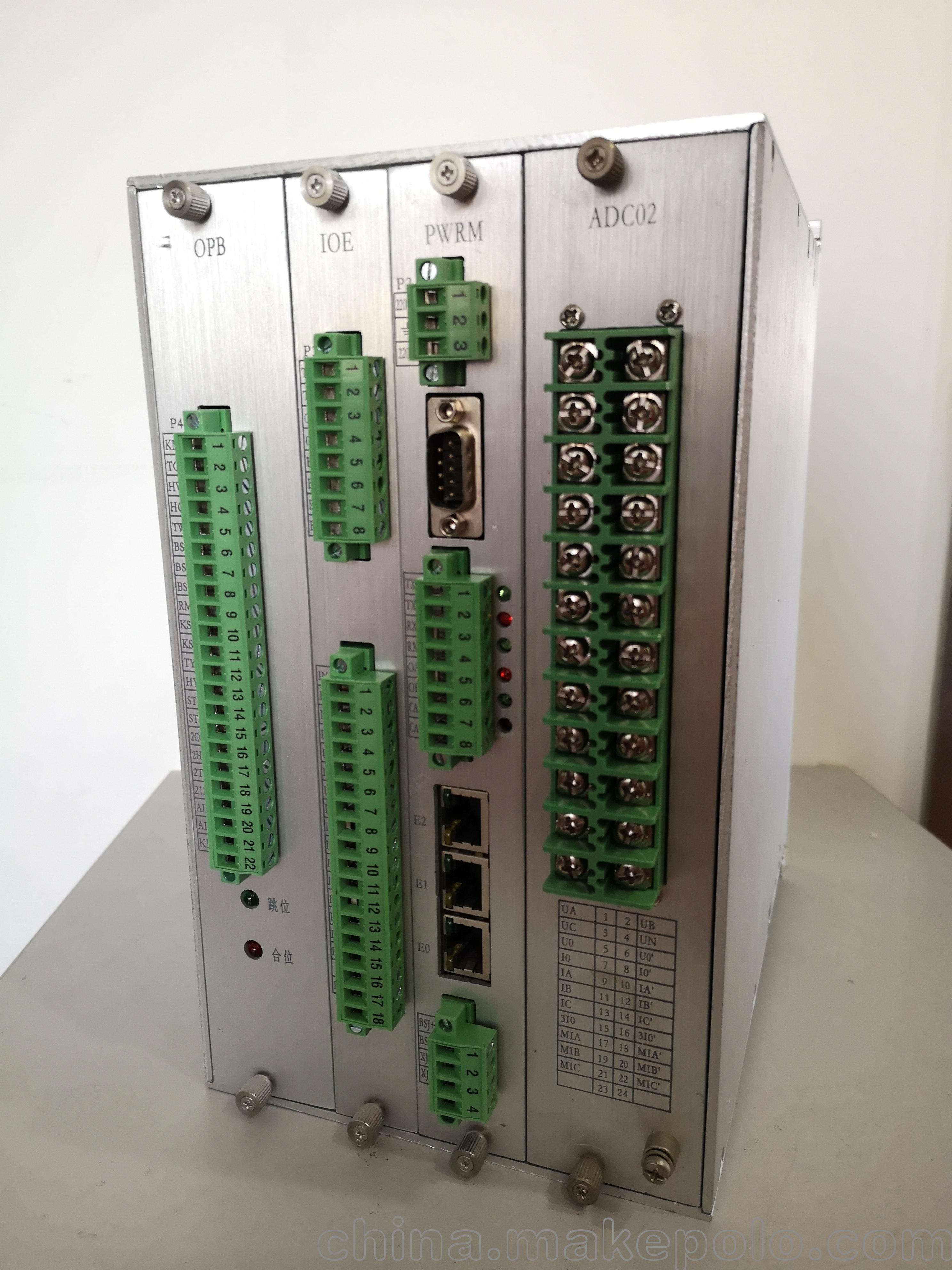

国电南瑞NSR691RF-D00变压器差动保护装置

1.1.1 NSR600RF-D系列保护测控装置的适用范围

NSR600RF-D 系列保护测控装置应用范围广泛，既适用于电力系统110kV 及以下电压等级的变电站，也适用于发电厂、水电站中的开关站，也适合于有人值班、少人值班或无人值班变电站；既适合于新建变电站的综合自动化系统，也适合于常规变电站（老变电站）的自动化改造；既能以集中组屛方式构成变电站自动化系统，又能以全分散或者两者兼顾的局部分散模式构成变电站自动化系统；既能构建保护、监控相对独立配置的变电站自动化系统，也能构建保护监控一体化配置的变电站自动化系统。同样适用于公路、电气化铁路、地铁、矿山、石化、冶金、港口、供水、环保、机房及其他工业自动化领域。

1.1.2 NSR600RF-D系列保护测控装置命名原则

NSR6ABCC-CDDEFG ：

NSR6：产品序列号；

A：使用对象：

1—线路，馈线；

2—电容器；

3—配电变；

4—备自投；

5—辅助设备；

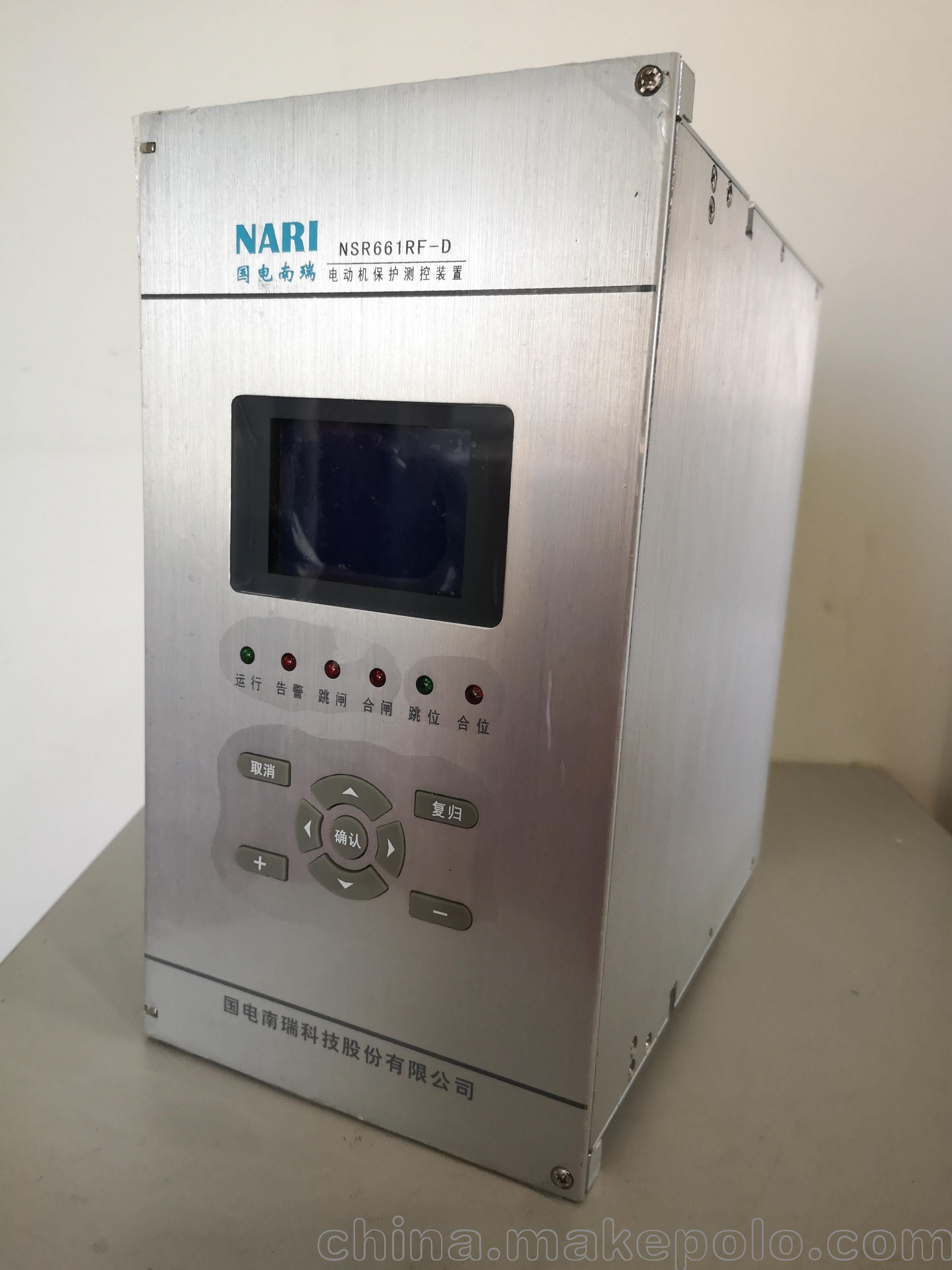

6—电动机；

7—发电机；

8—测控装置；

9—变压器；

B:装置的主要功能：

CC-C：装置的硬件类别：

RF——DSP2812；

RF-D——DSP28335；

DD：同一对象中的不同类型装置：以35KV及以下线路为例

00——分段保护测控；

01——馈线保护测控；

.

..

XX—XX保护

E ：通讯接口

E—以太网通讯，具备打印口，IRIG-B对时口,硬接点对时口；

R—485或CAN总线通讯，具备打印口，IRIG-B对时口,硬节点对时口；

C—CAN 总线通讯，不具备打印口，不具备IRIG-B 对时口,具备硬节点对时

口；

I—IEC61850通讯，具备打印口，IRIG-B对时口,硬节点对时口；

F：相电流输入

P1—1A输入

P5—5A输入

G：输入电压及控制电压

H-直流220V

L-直流110V

注：本说明书内装置背板端子图只以其中一种为例，具体工程以设计图纸为准。

1.1.3 NSR600RF-D系列保护测控装置主要类型

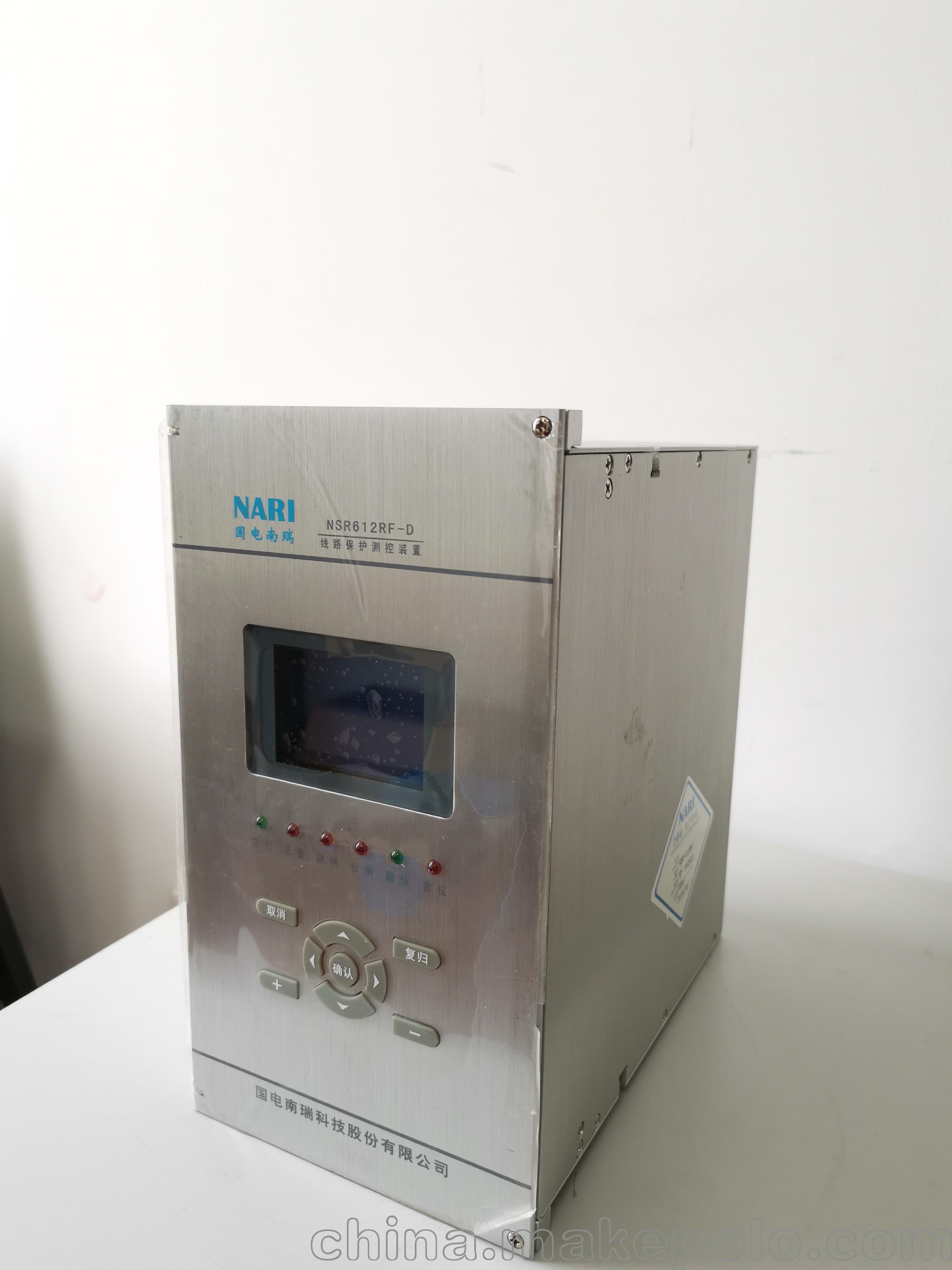

1. NSR612RF-D00 分段保护测控装置：适用于35kV 及以下各电压等级的经消弧线圈接地（含小电阻接地）或不接地系统中分段开关的保护测控。

2. NSR612RF-D01 馈线保护测控装置：适用于20kV 及以下各电压等级的馈线的保护测控。

3. NSR612RF-D02分段保护测控装置：适用于110kV分段的保护测控。

4. NSR612RF-D03 线路保护测控装置：适用于66kV 及以下电压等级的线路保护测控。

5. NSR618RF-D00 短线路纵差保护测控装置：适用于35kV 及以下各电压等级短线路要求光纤差动的保护测控。

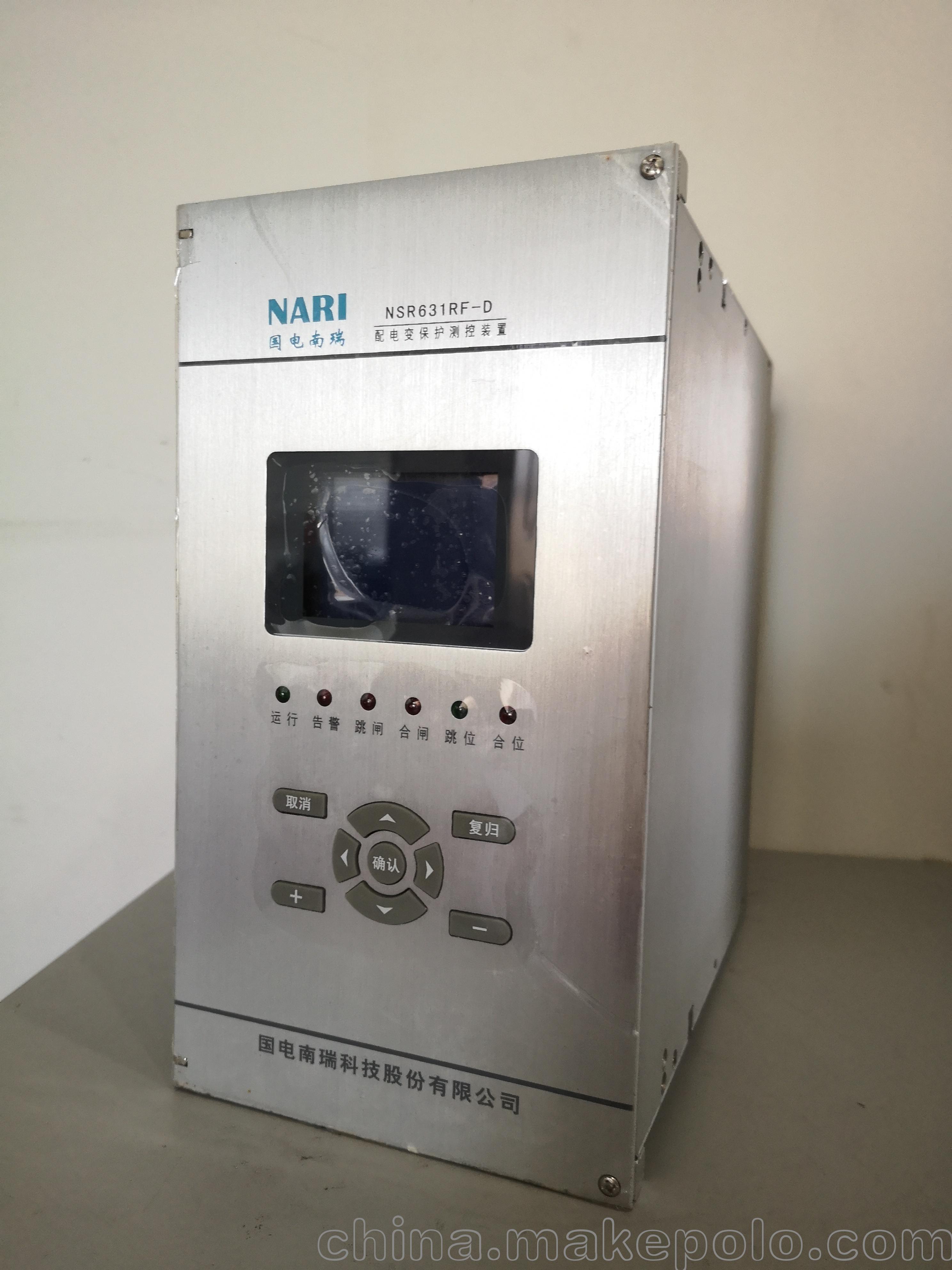

6. NSR631RF-D00 配电变、厂用变、接地变保护测控装置：适用于35kV 及以下电压等级配电变、厂用变、接地变的保护测控。

7. NSR621RF-D00 电容器保护测控装置：适用于35kV 及以下各电压等级电容器具备不平衡电压、不平衡电流的保护测控。

8. NSR624RF-D00 电容器保护测控装置：适用于35kV 及以下各电压等级电容器具备放电线圈的保护测控。

9. NSR625RF-D00 电容器保护测控装置：适用于35kV 及以下各电压等级电容器具备两组差压的保护测控。

10. NSR623RF-D00 电容器保护测控装置：适用于35kV 及以下各电压等级电容器具备三组差压的保护测控。

11. NSR691RF-D00变压器差动保护装置：适用于110kV及以下电压等级的三圈变压器四侧差动保护。
