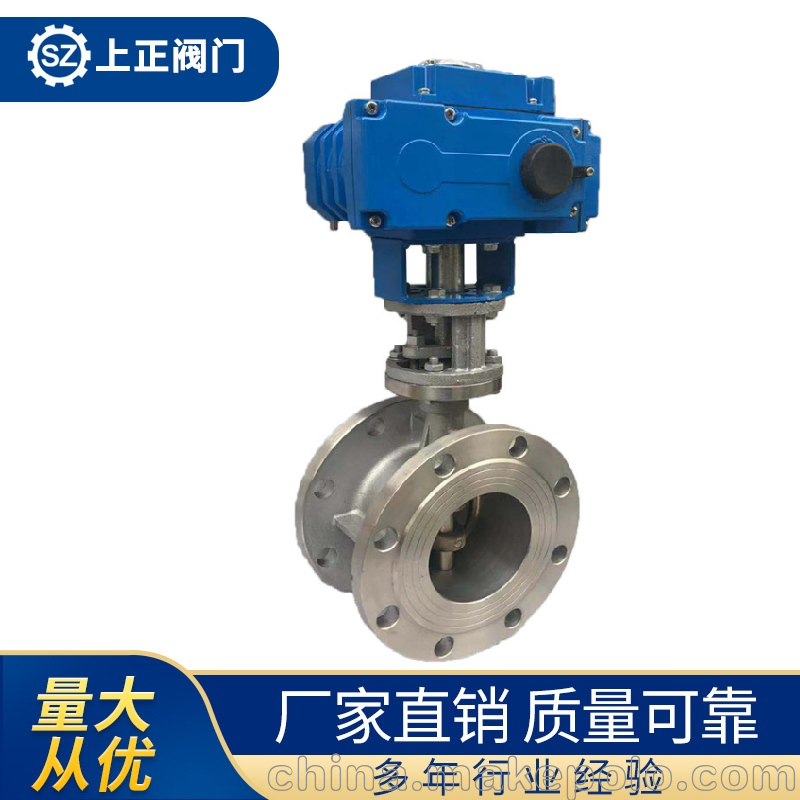

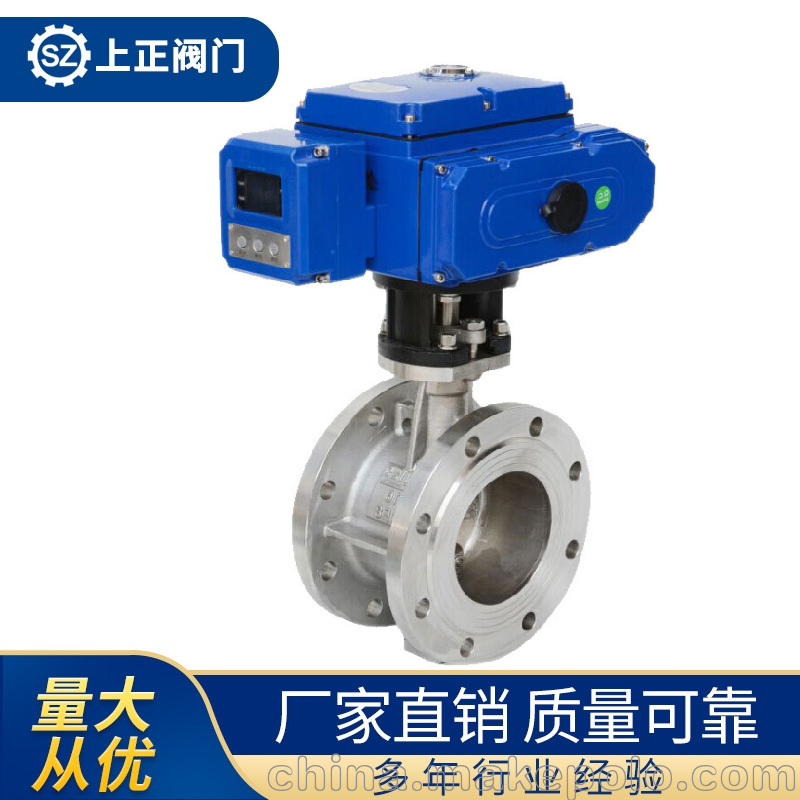

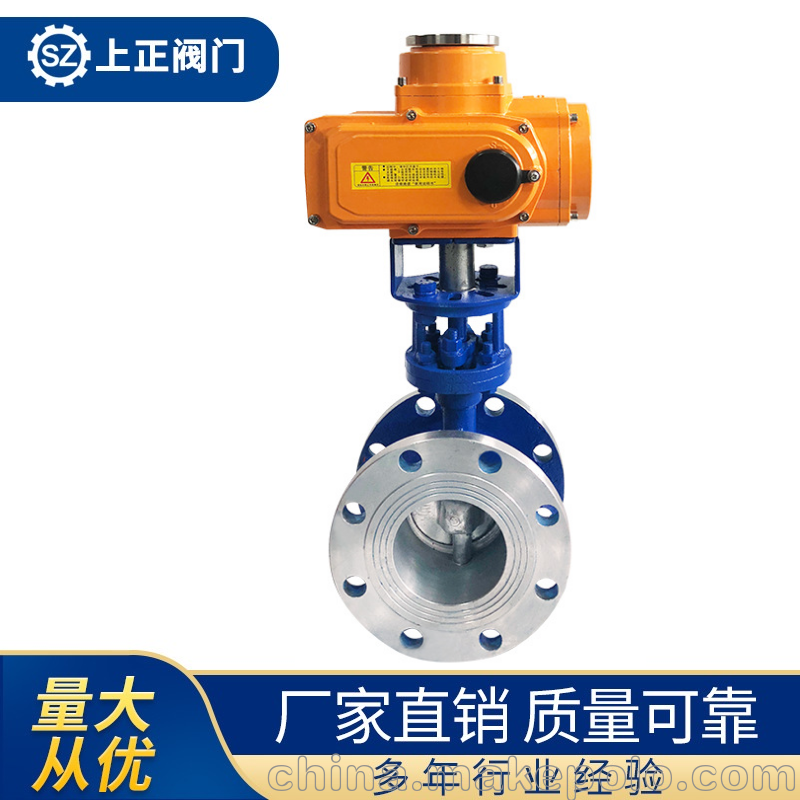

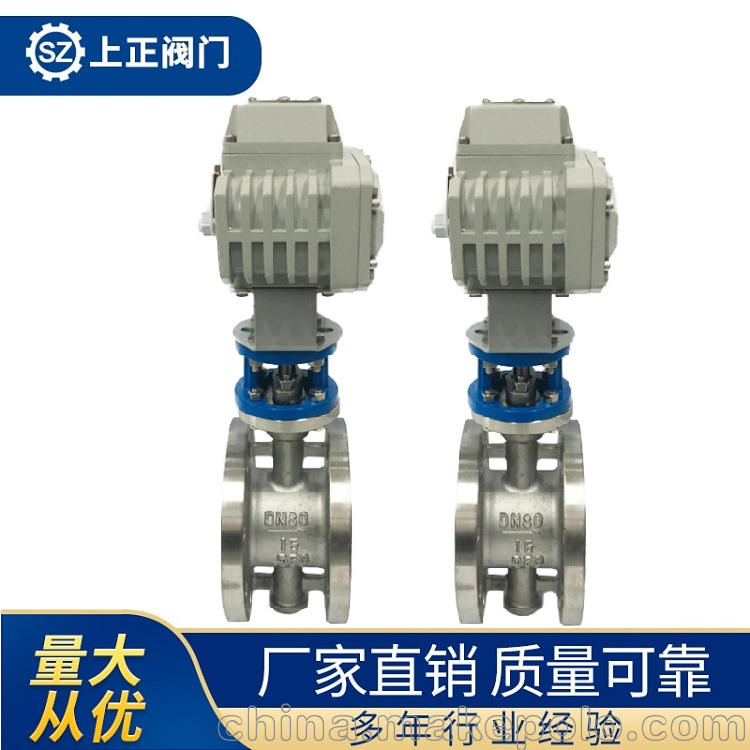

电动法兰蝶阀D943H-16C防爆智能开关型电动硬密封法兰蝶阀

不限

￥111

中国常州

产品属性

图文详情

品牌推荐

品牌

上正阀门

型号

D943H-16C

作用和用途

蝶阀

驱动方式

电动阀

阀体材质

其他

结构特征

垂直板式

开关方向

直行程

连接形式

法兰

压力环境类型

中压阀2.5

压力环境数值

DN50

400

上正阀门产品简介：
制造标准：国际标准ISO、德国DIN标准、美国API、ASME标准、欧盟EN标准、日本JIS标准、英国BS标准、俄罗斯标准及中国GB、机械部JB、化工HG标准。阀门压力:0.04Mpa~50.0Mpa，工作温度：-196℃-650℃，150LB~3500LB规格:DN15~DN2200；驱动方式：手动、电动、气动、液动、齿轮传动等装置；连接方式：法兰、焊接、对焊、承插焊、内螺纹、外螺纹、对夹式、卡箍、卡套；阀体材质：铜、球墨铸铁、铝合金、不锈钢、铸钢、碳钢、锻钢、铬钼钢、低温钢、钛合金钢、WCB、WC6、WC9、20#、25#、A105、F11、F22、304、304L、316、316L等；主导产品：平板闸阀、截止阀、球阀、止回阀、闸阀、蝶阀、切断阀、保温阀、燃气阀、氧气阀、疏水阀、安全阀、调节阀、平衡阀、减压阀、旋塞阀、隔膜阀、柱塞阀、针型阀、放料阀、排污阀、排气阀、过滤器、呼吸阀、阻火器、油田阀门、船用阀门、高温高压减温减压装置、液控阀门、程控液动阀、蓄能器式液控装置、快关式液控装置、重锤式液控装置、电动阀门、电动装置、气动阀门、气动装置及水力控制阀阀门和特种阀门等各种工业阀门、自动化控制阀门、军工专用阀门、特材稀金阀门、给排水配套阀门等系列产品；上正阀门产品广泛应用于泵、锅炉、空压机、压缩机、氧气、石油、化工、燃气、冶金、电力、造纸、食品、制药、水电站、城市建设及水利工程等行业。

D943H电动硬密封法兰蝶阀产品概述:

上正阀门厂家直销电动法兰蝶阀产品系列：电动硬密封法兰蝶阀D943H/W防爆电动硬密封蝶阀电动偏心蝶阀（D943H、D943W、D943F、D943Y，电动蝶阀、电动法兰蝶阀、电动硬密封蝶阀、电动硬密封法兰蝶阀、电动不锈钢蝶阀、电动铸钢蝶阀、电动碳钢蝶阀、电动金属硬密封蝶阀、电动三偏心蝶阀、电动弹性硬密封蝶阀、电动软密封蝶阀、电动高压蝶阀、电动高温蝶阀、防爆电动蝶阀）：本阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能，产品符合国家GB/T13927阀门压力试验标准。

电动硬密封法兰蝶阀产品特点:

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能；

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点；

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小；

5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装；

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

电动硬密封法兰蝶阀主要技术参数：

公称通经DN（mm）	50～2000
公称药理PN（MPa）	0.6	1.0	1.6	2.5
密封试验（MPa）	0.66	1.1	1.76	2.75
强度试验（MPa）	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

电动硬密封法兰蝶阀主要零部件材料：

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

电动硬密封法兰蝶阀采用标准：

制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

电动硬密封法兰蝶阀主要外形连接尺寸mm：

公称通经（DN）	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	530	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	530	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	565	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	600	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	640	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	705	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	775	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	945	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	1070	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	1140	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216	1210	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222	1335	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229	1415	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267	1605	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292	1844	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	2040	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	2255	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	2380	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2640	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2886	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	3156	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3421	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3685	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70
