SWCH-6.0型智能生活污水岸上接受处理装置
1.范围
(1)主题内容
本技术协议规定了SWCH-6.0 型生活污水岸上接受处理装置（以下简称SWCH-6.0型装置）的组成、主要功能、设计、制造、试验及交付等要求
(2)适用范围
智能生活污水接收处理装置是用来接收处理来自内河船舶生活污水储存柜的生活污水。智能含油污水接受装置是用来接收、储存来自内河船舶含油污水。它一般安装在港口码头、锚地、水上服务区等区域。

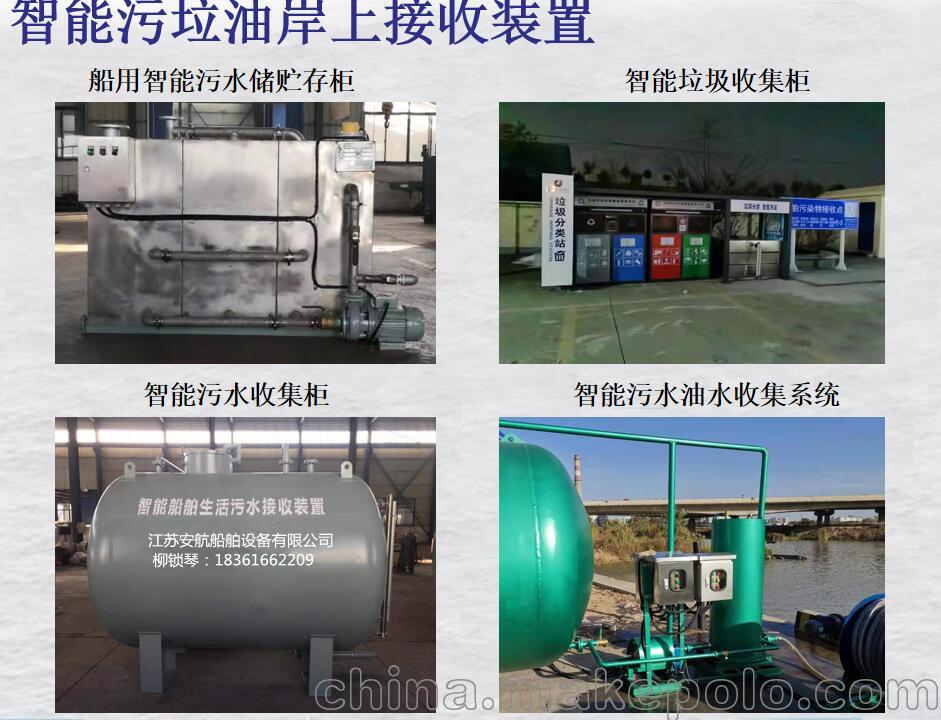

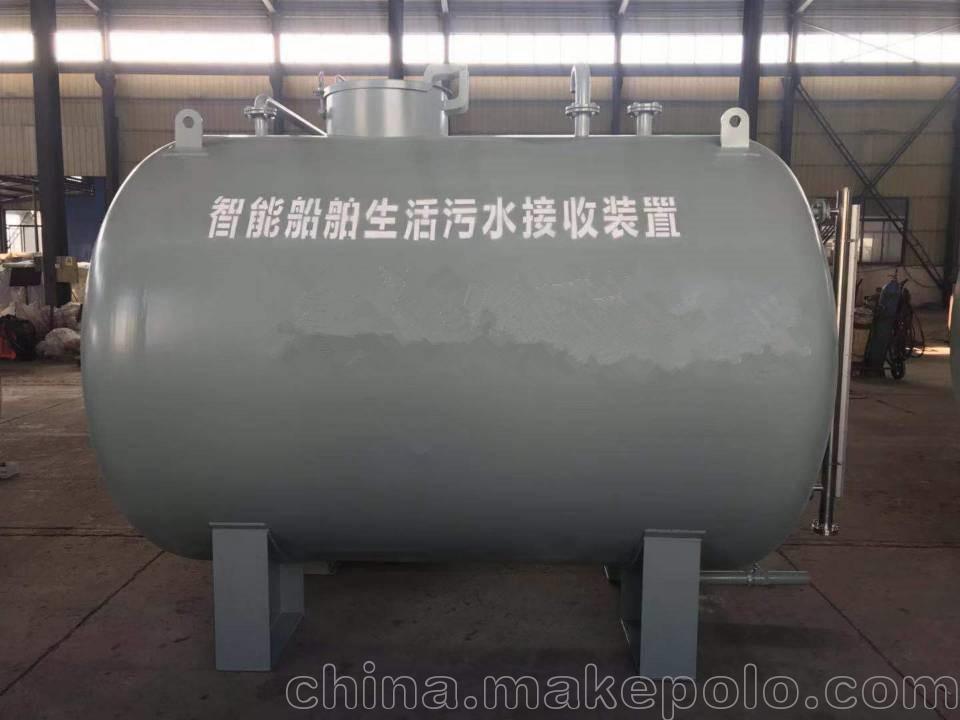

产品如下图：
2.依据性文件
《船舶污染控制物标准》 GB3552-2018
苏交【2019】79号文件
《生活杂用水水质标准》（CJ25.1-89）
《城市污水再生利用杂用水水质》GB/T18920-2002
《城市污水再生利用景观环境用水的再生水质》GB/T18921-2002。
3.产品特性
(1)安装简单: 橇块化设计，现场一次吊装到位。占地面积小、可露天安装。
(2)智能运行：无需专人看守，运行时船舶上人员自行连接好软管后，操控电控箱启、停按钮粉碎自吸泵即可将船舶上污水提升至接受装置。
(3)远程监控:本装置可通过VITS平台远程监控污水接收状况,自动记录毎条排污船舶的排放量,统计月度、年度回收量。环卫部门、业主单位可通过手机查看接收装置液位状态,及时清空接收装置。当水位超过警戒线，设备报警。
4.接收流程
a.生活污水接收流程
(1)船舶停靠码头后,将岸上接收装置与污水接受处理装置通岸接口对接。
(2)启动船上船舶污水回收设备控制与监测系统。
(3)开始抽取(或接收)船舶污水柜内生活污水,排污结束自动关闭抽吸泵(或自动关闭船舶上粉碎泵),同时VITS排污监控平台提供排污船舶名称、排污位置、时间、排量等信息。
b.含油污水接收流程
由船舶上工作人员直接将含油污水从接受装置顶部快速接头处倒入本收集装置即可。
5.组成
SWCH-6.0型装置主要由下列主要部件组成：储存罐体、增压罐体、沉淀柜、控制模块、监测系统、定位系统、吸收泵、电控箱、管路附件。
电源接口，功率: 3Ф/380V/50Hz
外接口（提供接口配对法兰）
污水入口 DN75
通气口 DN50
排污口 DN50
冲洗水口 DN32
6.主要技术性能
型号：SWCH-6.0型
处理容积：额定储存处理量：6m3
平均处理负荷：12000升/日
排放水压力：0.15 MPa
环境温度：5～50℃ 相对湿度：≤95％
排放方式：手动排放
7.物理特性
外形尺寸: Ф1800×3000
功率：3KW
操作、维修空间≥600mm（操作面）
设计与制造
材料、零件和工艺
本体采用3mm,304钢板。
管架、支架及装置本体等零件应进行喷砂除锈,涂层防腐。
装置表面酸洗，内壁涂料为环氧沥青漆。
色彩、铭牌和标志
铭牌按GB/T13306-1991《标牌》规定设计制造,不锈钢，黑底白字
电机防护等级IP55，防爆等级Exd IIBT4
电控箱材质304不锈钢，防爆等级Exd IIBT4，防护等级IP55,施耐德元气件
8.制造质量
制造质量符合设计生产图纸、工艺文件和其他涉及质量的技术文件要求。按照ISO9001-2000标准的要求进行质量控制和管理。
9.随机资料
⑴ 装置总图
⑵ 电控箱及外形图
⑶ 电气原理图及外部接线图
⑷ 使用说明书
10.整机提供SWCH-6.0型装置壹套,其中包括如下主要部件:
序号 名称 规 格 数 量
1 提升泵 流量24m3/h 扬程26米 功率1.5KW 1
2 外排泵 流量12m3/h 扬程12米 功率1.1KW 1
3 增扬器 500*1500mm 1
4 生活污水接受罐 容积6m3，φ1800*3000mm 1
5 油污水储罐 容积0.5m3，Φ800*1000mm 1
6 磁翻板液位计 DN25 1
7 电动球阀 220V 6
8 管道阀门 DN50 1
9 电线电缆 中煤 100m
10 VITS软件及系统 VITS-2 1
11 防爆控制柜 1
11.备品备件（Spare parts）
每套装置提供如下标准备件一套:
序号 名 称 数量 备 注
1 机械密封 1只 提升泵
12.质量保证规定及证书
12.1装置须经质检部门检验合格，出具合格证书，方可交货。
12.2质保期为交货后18个月内或者正常运行一年内，质保期内因设备本身设计、材料引起的问题，厂家应免费维修或更换。
13.厂家免费提供调试服务。
14.其它：未尽事宜，双方协商解决。
