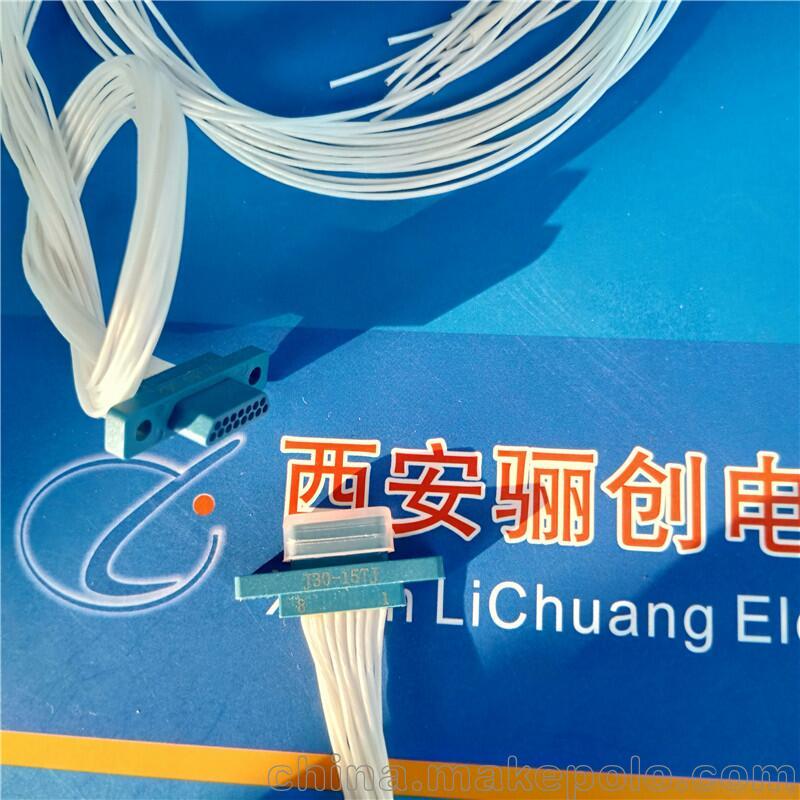

J30 系列矩形连接器 ：

 ●属于仪器式电连接器。

●体积小，密度高，规格齐全。

●双保险锁紧机构，可靠性高。

应用范围：

     本产品可广泛应用于航天、航空、兵器、舰船、通讯、计算机等行业的设备仪器舱内部电信号连接。

使用环境条件

工作温度：-55~+125℃

相对湿度：40±2℃时，90%~95%

大气压力：101.3kPa~1.33Pa

正弦振动：10~2000Hz，

加速度245m/s2

冲 击：980m/s2

加 速 度：980m/s2

主要技术性能
额定电流：5A
接触电阻：寿命试验前：不大于0.006Ω
                    寿命试验后：不大于0.010Ω
绝缘电阻：标准条件下：不小于5000MΩ
                    高温条件后：不小于500MΩ
                    潮湿条件后：不小于50MΩ
耐电压：标准条件下：1000V
                低气压条件下：250V
                潮湿条件下：500V

机械寿命：500次

    现大量现货库存系列Y2、Y3、Y4、YP、Y11、Y17、Y27、Y25.Y50、Y50DX、Y50EX、Y68、2CX,XC、XCE、XCD、XCF、XCG、CXCH、LBXC、Y50X、YB、XKE、YMA、YMB、YMG、YW、GJB598，GJB599. Y2M. FQ.FQN.Q型，P型系列等圆形电连接器，航空插头。J7、J14、J18、J36，J30、J30J,CB系列、CD系列等矩形连接器（接插件）、CY系列等印制板连接器，采用线簧插孔的J系列、PDS系列等矩形连接器，PJS系列等小矩形连接器，JCD系列等微矩形连接器以及、SFX系列等水下圆形连接器、MX系列气密封圆形连接器系列微矩形连接器等几十个系列、上千种规格的产品，广泛用于航天、航空、国防电子工程、军事电子装备等高科技领域和煤矿、通讯、石油、铁路及电力等国民经济各个部门。应用于战略战术系统、电子对抗系统、野外作业电能、通讯信号连接系统、工交电力和邮电、煤矿行业、工业传动行业等

真诚期待你的咨询与合作……

产品特点

J30是一种采用绞线式插针（俗称麻花针）结构微型化连接器，国内执行GJB2446军用标准，对应美军标MIL-C-83513；

接触件间距为1.27mm，接点密度高，产品重量轻，体积小；

导线线芯截芯面积0.035mm²-0.15mm²；

芯数：有4、6、9、15、21、25、31、37、51芯七种规格

本系列的产品的锁紧组件按订货要求单独选购，若需要和产品组装在一起供货，应在订货合同中说明；

主要技术特征

产品选用必知事项

J30J ×  - ×× TJ/ZK × -  × （附加说明）
 ①  ②     ③    ④  ⑤    ⑥

①主称代号：J30
②外壳变更：有三种外壳形式，分别是基本型（无符号表示）、A、B三种

③接触件数目：9、15、21、25、31、37、51

④连接器与接触件种类：TJ—插头装插针；

                     ZK—插座装插孔；

                      TJ、ZK为固定搭配

⑤表示尾端形式：无字母-压接

                N-直插印制板

                W-弯插印制板

⑥表示改型或尾端变更：

                J-弯插印制板电连接器尾端插脚的网格间距变更为1.27*2.54（列*行）

注：附加说明不是订货标志的组成部分，顾客在选用时请在括号中注明压接的导线规格如：导线截面积，长度和颜色等。有特殊连接要求时，请给出接线关系。

标志示例

   J30-37TJW-J

   以上标志表示接触件排列为37芯、接触件为插针、接触件尾端形式W-J型的弯插印制板插头。

J30、J30G弯插印制板W-J型

产品特点：

1.订货时需标明锁紧或安装附件的型号，标准附件为“直插印制板安装螺钉附件（Ln6.150.025、Ln6.150.026)；

2.J30G压接扩展型J30G-TJW-J及J30G-ZKW-J为高温产品，环境温度为-55℃---+185℃；

产品型号

J30-9TJW-J       J30-9ZKW-J       J30-15TJW-J      J30-15ZKW-J

J30-21TJW-J      J30-21ZKW-J      J30-25TJW-J      J30-25ZKW-J

J30-31TJW-J      J30-31ZKW-J      J30-37TJW-J      J30-37ZKW-J

J30-51TJW-J      J30-51ZKW-J
