CX8871
概述CX8871 是一款型 PWM 控制器，该控制器可驱动恒压精度 ±2%(VFB=1.0V)双路输出 8A（4A+4A）负载电流。设计允许 CX8871 在 4.75V-40V 宽输入电压范围内工作，通过 RT/EN 引脚逻辑电平拉低来实现外部关断功能，并进入待机模式，外部补偿使反馈控制环路具有良好的线压调整率和负载调整率，且外围设计灵活。
CX8871 可以工作在 CC(恒流输出）或 CV（恒压输出）两种模式，过流保护（OCP）电流值可以通过外部电流检测电阻设置。
CX8871 是一款应用极简，性能卓越，稳定可靠的恒压恒流型 DC-DC 转换器，该芯片采用 MSOP10 封装。
特点● 输入电压可达4.75V--40V
● 恒压精度 ±2%(VFB=1.0V)
● 双通道CC/CV模式
● 双通道外部限流
● 恒流精度 ±6%
● 占空比范围 0-95%
● 内置可调整的线压补偿
● 内置软启动时间 3ms
● 开关频率可调（110KHz-220KHz）
● 一个引脚实现外部频率调节与关断控制
● 短路保护(SCP)，过热保护（OTP），过压保护（OVP）
● 内置SW逐周期检测模式，可避免RSENT限流电阻短路损坏产品
● MSOP10封装形式
应用范围● 汽车充电器
● 照明灯＊
● 便携式设备供电电源
引脚定义
应用原理图

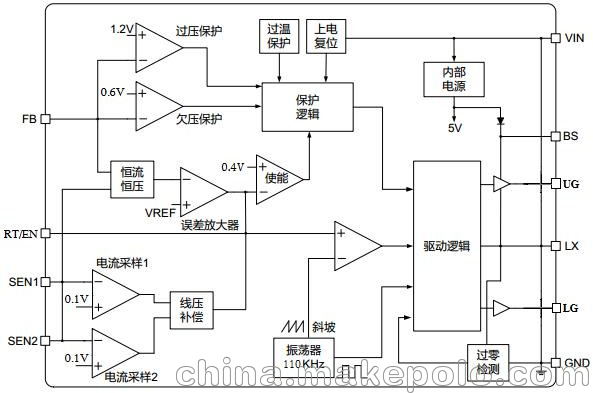

版框图
